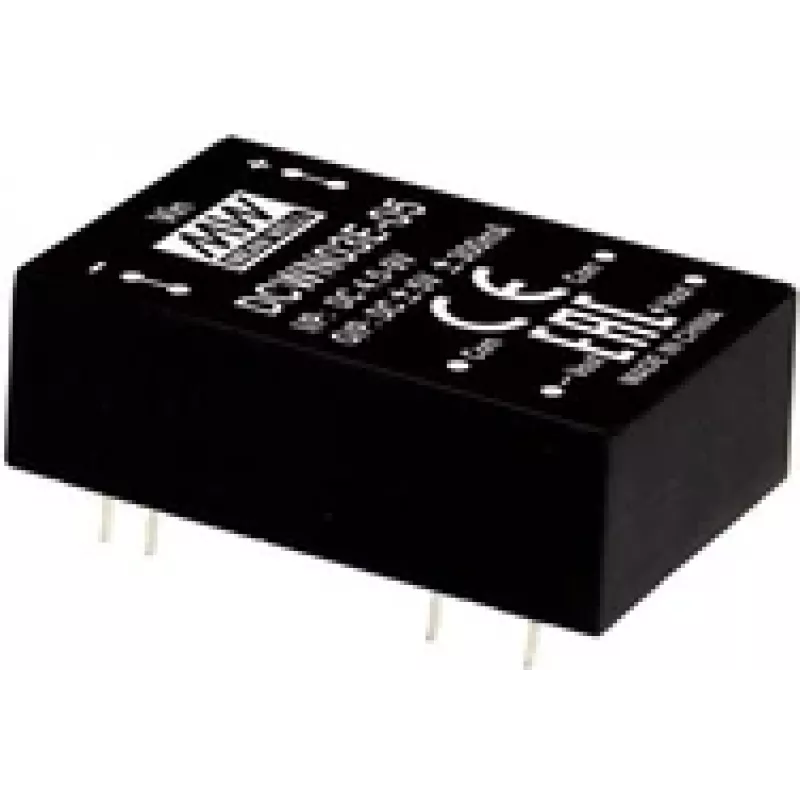

DC/DC pārveidotājs mean well DCWN03A-15, 3 W, ieeja 9–18 V, izeja 100 mA, 20.3×31.8×10.2 mm

Mean Well DCWN03A-15 ir kompakts 3 W DC/DC pārveidotājs, kas paredzēts lietojumiem, kuriem nepieciešama uzticama izolēta barošana mazā formas faktorā. Ar ieejas diapazonu 9–18 V un fiksētu izejas strāvu 100 mA šis modulis nodrošina stabilu sprieguma pārveidošanu un galvanisko izolāciju, kas piemērota iegultajai elektronikai, sensoriem un sakaru moduļiem. Tā izmēri 20.3 × 31.8 × 10.2 mm ļauj integrēt ierīces ar ierobežotu vietu un rūpnieciskās vadības shēmās, kur plates vieta un siltuma pārvaldība ir ierobežota.

Priekšrocības

Pārveidotājs apvieno zema profila korpusu ar izolāciju starp ieeju un izeju, nodrošinot drošību un trokšņu samazināšanu jauktu signālu vidē. Zema jauda un fiksēta izejas strāva padara ierīci paredzamu un viegli integrējamu bez sarežģītas regulēšanas. Kompaktie izmēri un standartizētais spraudņu izkārtojums vienkāršo montāžu uz PCB un mehānisku izvietošanu kompaktos korpusos.

Piemērots

• Izolēta barošana sensoriem un devējiem
• Sakaru moduļu un radio saskarņu barošana
• Iegultās sistēmas un mikrokontrolleru perifērijas ierīces
• Rūpnieciskās vadības shēmas, kam nepieciešama galvaniskā izolācija
• Ar baterijām darbināmi vai vietas ierobežoti dizaini ar 9–18 V ieeju

Galvenās specifikācijas

• Izejas jauda: 3 W
• Ieejas sprieguma diapazons: 9–18 V līdzstrāva
• Izejas strāva: fiksēta 100 mA
• Izolācija: izolēta ieeja pret izeju (galvaniskā izolācija)
• Korpusa izmēri: 20.3 × 31.8 × 10.2 mm
• Zema profila, uz PCB montējams modulis

Lietošana

Uzstādiet moduli uz PCB saskaņā ar ražotāja ieteikto nospiedumu un pirms barošanas pieslēgšanas pārliecinieties par pareizu ieejas polaritāti. Pievienojiet ieeju stabilam 9–18 V līdzstrāvas avotam un novadiet izolēto izeju uz mērķa shēmu, kurai nepieciešama 100 mA barošana. Nodrošiniet pietiekamu attālumu un klīrensu uz PCB ap moduli, lai saglabātu izolācijas veiktspēju. Apsveriet montāžas vietu siltuma izkliedēšanai; lai gan jauda ir zema, ja apkārtējā temperatūra ir augsta, nodrošiniet nelielu gaisa plūsmu vai siltuma ceļu uz plati.

Ieteikumi

Pārbaudiet pārveidotāja ieejas sprieguma un izejas strāvas prasības attiecībā pret mērķa lietojumu. Ieviesiet ieejas filtrēšanu un pārejas aizsardzību, ja avots ir trokšņains vai pakļauts pīķiem. Izmantojot rūpnieciskā vidē, ievērojiet ieteicamo izkārtojuma praksi izolācijai un zemēšanai, lai samazinātu trokšņu savienošanos un nodrošinātu uzticamu darbību.
