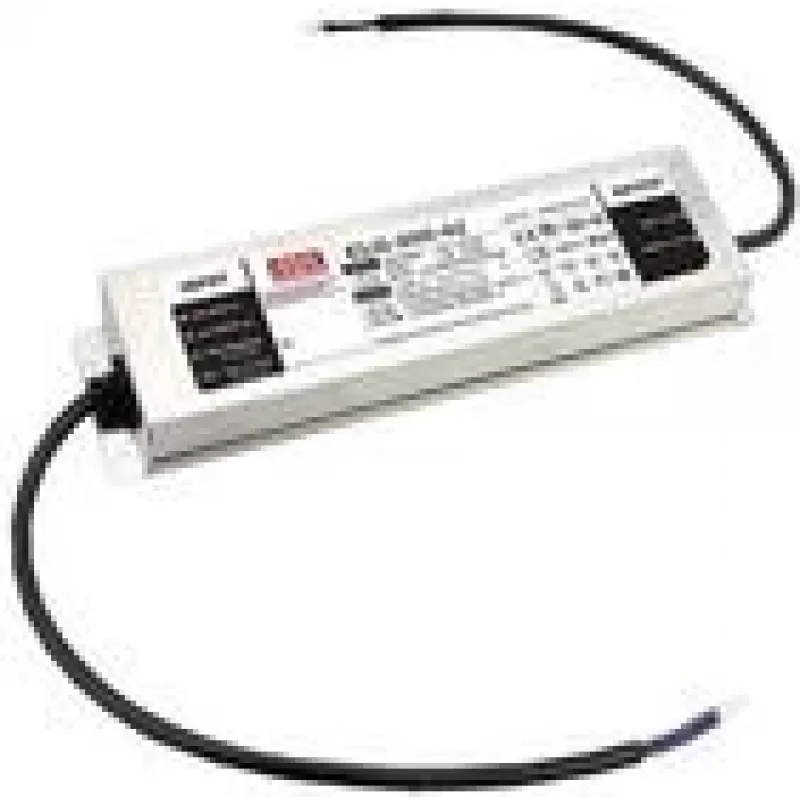

LED draiveris MEAN WELL ELG-200-24B-3Y Izejas jauda 200 W IP20

MEAN WELL ELG-200-24B-3Y ir maiņstrāvas-līdzstrāvas viena izejas LED draiveris, kas nodrošina gan konstantu spriegumu, gan konstantu strāvu (CV+CC) ar aktīvo jaudas koeficienta korekciju (PFC), paredzēts 24 V līdzstrāvas izejai līdz 8,4 A. Tam ir trīsvadu maiņstrāvas ieeja, kabeļa izeja un tas atbalsta aptumšošanu, izmantojot 0–10 V līdzstrāvas vai PWM/pretestības signālus. Ierīce paredzēta iekštelpu apgaismojuma uzdevumiem, un tai ir praktiski izmēri integrēšanai gaismekļos vai korpusos.

Priekšrocības

Šis LED draiveris nodrošina kombinētu CV un CC izeju stabilai LED darbībai un ietver jaudas koeficienta korekciju uzlabotai efektivitātei maiņstrāvas tīklā. Tas atbalsta vairākas aptumšošanas metodes (0–10 V līdzstrāvas un PWM/pretestības) un nodrošina 24 V līdzstrāvas, 8,4 A izeju, kas piemērota 200 W slodzēm. Kabeļa izeja un kompaktais formas faktors vienkāršo uzstādīšanu iekštelpu apgaismojuma sistēmās.

Piemērots

• Iekštelpu LED apgaismojuma gaismekļiem, kam nepieciešama 24 V līdzstrāvas padeve
• Lineārām LED lentēm un modulāriem LED paneļiem līdz 200 W
• Lietojumiem, kam nepieciešama 0–10 V vai PWM aptumšošanas vadība

Galvenās specifikācijas

• Zīmols: mean well
• Modelis (MPN): ELG-200-24B-3Y
• Izejas spriegums: 24 V līdzstrāvas
• Izejas strāva: 8,4 A
• Izejas jauda: 200 W
• Ieejas sprieguma diapazons: 100–305 V maiņstrāvas
• Aptumšošana: 0–10 V līdzstrāvas vai PWM/pretestības
• Aizsardzība/Iekļūšana: IP20 (produkta dati) — piezīme: avots norāda IP67 kabeļa izejai; ievērojiet produkta datu vērtējumu IP20

Kā lietot

Pievienojiet trīsvadu maiņstrāvas ieeju saderīgam tīkla barošanas avotam 100–305 V maiņstrāvas diapazonā, ievērojot vietējos elektroinstalācijas standartus. Pievienojiet 24 V līdzstrāvas izejas kabeļus LED slodzei, nodrošinot, ka kopējā slodze nepārsniedz 200 W vai 8,4 A. Izmantojiet nodrošinātos aptumšošanas spailes, lai kontrolētu spilgtumu ar 0–10 V līdzstrāvas kontrolieri vai saderīgu PWM/pretestības aptumšošanas ierīci. Nostipriniet draiveri piemērotā iekštelpu gaismeklī vai korpusā, kas atbilst IP20 novērtējumam.

Ieteikumi

Uzstādiet draiveri sausā, vēdināmā iekštelpu vietā un nodrošiniet pietiekamu dzesēšanu un spriegojuma atvieglojumus kabeļu izejām. Pārbaudiet aptumšošanas vadības ierīču saderību un pārliecinieties, ka kopējā LED slodze paliek noteiktajās robežās, lai izvairītos no pārkaršanas vai samazināta kalpošanas laika.
