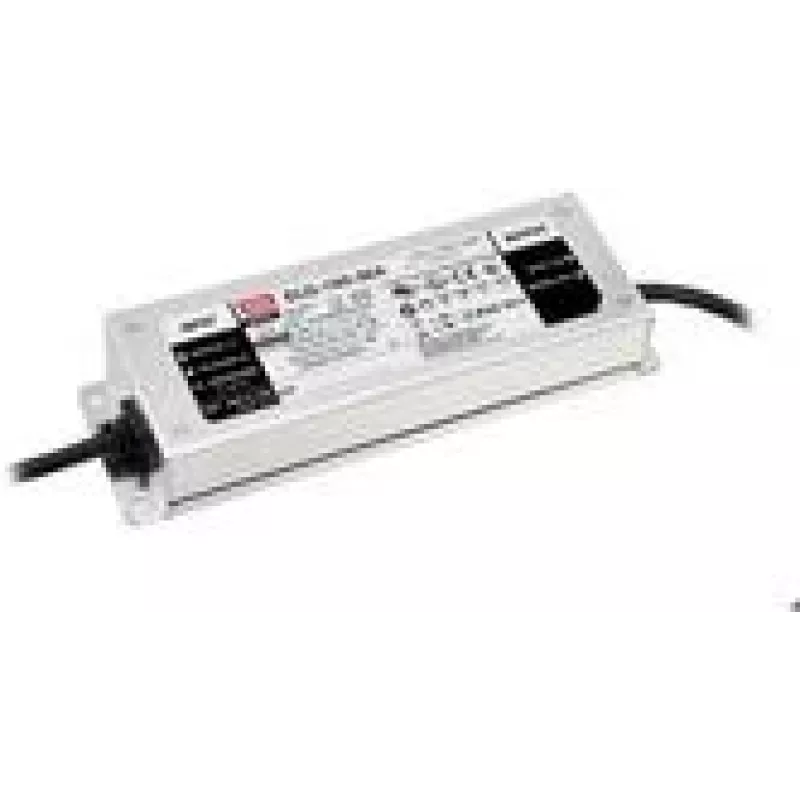

LED draiveris MEAN WELL ELG-100-48DA-3Y Izejas jauda 100 W IP20

MEAN WELL ELG-100-48DA-3Y ir maiņstrāvas–līdzstrāvas vienas izejas LED draiveris, kas apvieno pastāvīgas strāvas un pastāvīga sprieguma (CC+CV) darbību ar aktīvu jaudas koeficienta korekciju (PFC). Tas nodrošina 48 V līdzstrāvu līdz 2 A (100 W) no plaša maiņstrāvas ieejas diapazona 100–305 V, un tam ir trīs vadu ieeja un kabeļa izeja. Kompaktais korpuss (63 × 199 × 35,5 mm) un IP20 aizsardzības klase padara to piemērotu iekštelpu apgaismojuma instalācijām, kur nepieciešama DALI aptumšošanas vadība.

Priekšrocības

ELG-100-48DA-3Y nodrošina stabilu izeju gan CC, gan CV režīmos, lai aizsargātu gaismas diodes un pievienotās slodzes. Integrētā PFC uzlabo saderību ar elektrotīklu un samazina ieejas kropļojumus. Iebūvētā DALI aptumšošanas vadība ļauj digitāli regulēt spilgtumu un viegli integrēties DALI apgaismojuma sistēmās. Kompaktie izmēri atvieglo uzstādīšanu ierobežotā telpā.

Piemērots

• Iekštelpu LED gaismekļiem un lampām
• Arhitektūras un komerciālajam apgaismojumam ar DALI vadību
• Modernizācijas projektiem, kur nepieciešams 48 V līdzstrāvas LED barošanas avots

Galvenās specifikācijas

• Izeja: 48 V līdzstrāva, 2 A (100 W)
• Ieejas spriegums: 100–305 V maiņstrāva
• Aptumšošana: DALI vadība
• Ieejas konfigurācija: 3 vadu ieeja
• Aizsardzība/klase: IP20
• Izmēri (P×D×A): 63 × 199 × 35,5 mm
• Ražotājs: MEAN WELL, MPN: ELG-100-48DA-3Y

Kā lietot

Uzstādiet draiveri saskaņā ar vietējiem elektrodrošības noteikumiem un ražotāja elektroinstalācijas shēmu. Pievienojiet maiņstrāvas padevi trīs vadu ieejai un novadiet līdzstrāvas kabeļa izeju uz LED moduli, ievērojot pareizu polaritāti. Pievienojiet DALI vadības vadus DALI kopnei, lai nodrošinātu aptumšošanas funkcionalitāti. Nodrošiniet pietiekamu ventilāciju un drošu stiprinājumu, lai novērstu kustību un pārkaršanu ekspluatācijas laikā.

Ieteikumi

Izmantojiet šo draiveri sausās iekštelpu vidēs, kas atbilst tā IP20 klasei. Pārbaudiet LED moduļu saderību ar 48 V līdzstrāvu un 2 A izeju, kā arī iestatiet DALI adresāciju un vadību, izmantojot DALI kontrolieri saskaņā ar standarta procedūrām.
