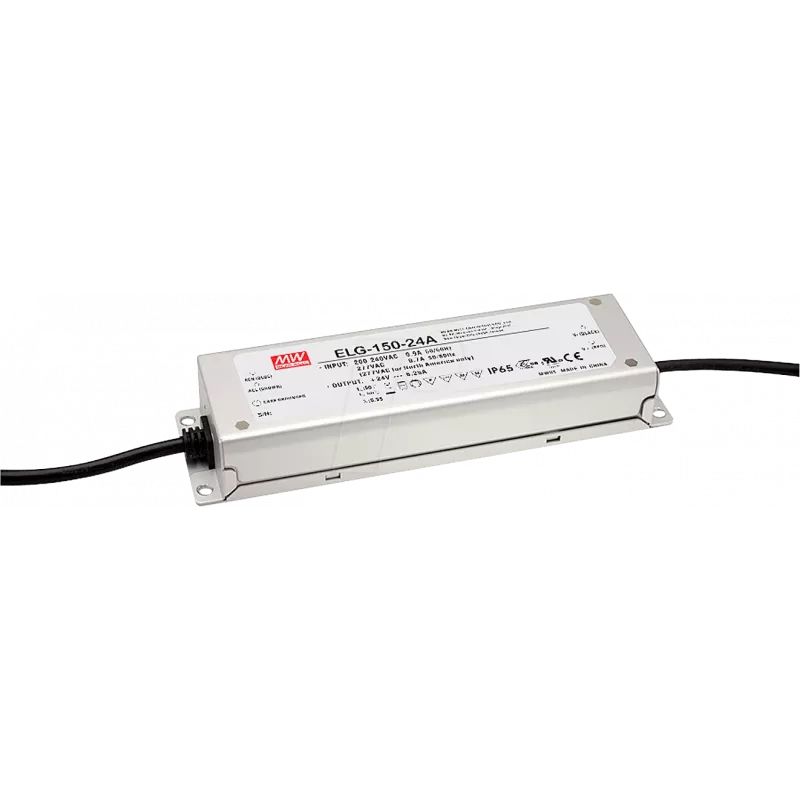

LED draiveris MEAN WELL ELG-150-24A-3Y

MEAN WELL ELG-150-24A-3Y ir maiņstrāvas līdzstrāvas vienas izejas LED draiveris, kas nodrošina 24 V līdzstrāvu pie 6,25 A (150 W). Tam ir pastāvīgas strāvas un pastāvīga sprieguma (CC+CV) vadība ar regulējamu izeju, izmantojot potenciometru, trīs vadu maiņstrāvas ieeja ar aktīvo PFC, IP20 korpusa aizsardzības klase un kabeļa izeja vienkāršam savienojumam. Draiveris pieņem plašu maiņstrāvas ieejas diapazonu no 100 līdz 305 V maiņstrāvas un ir paredzēts uzticamām iekštelpu LED apgaismojuma instalācijām, kur nepieciešams kompakts, stabils barošanas avots.

Priekšrocības

Šis LED draiveris nodrošina stabilu 24 V izeju līdz 6,25 A ar gan CC, gan CV regulēšanu, ļaujot darbināt dažādus LED moduļus. Iebūvētais potenciometrs ļauj precīzi regulēt izejas strāvu vai spriegumu, lai pielāgotu konkrētām LED slodzēm. Plašais ieejas sprieguma diapazons un aktīvais PFC uzlabo saderību ar dažādiem elektrotīkliem un samazina tīkla traucējumus. Kompaktie izmēri padara to piemērotu instalācijām ar ierobežotu vietu, un kabeļa izeja vienkāršo vadu pievienošanu.

Piemērots

• Iekštelpu LED lentes un moduļu instalācijām, kurām nepieciešama 24 V līdzstrāvas barošana
• Arhitektūras un akcentu apgaismojumam komerctelpās vai dzīvojamās telpās
• Apgaismojuma sistēmām, kur nepieciešama regulējama CC/CV izeja precizēšanai

Galvenās specifikācijas

• Zīmols: mean well
• Modelis: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Izeja: 24 V līdzstrāva, 6,25 A, 150 W
• Izejas režīms: CC + CV, regulējams ar potenciometru
• Ieejas spriegums: 100–305 V maiņstrāva, 3 vadu ieeja, ar PFC
• Aizsardzības klase: IP20 (lietošanai iekštelpās)
• Izmēri (P×D×A): 63 × 219 × 35,5 mm
• Izejas savienojums: kabeļa izeja

Lietošana

Uzstādiet LED draiveri vēdināmā iekštelpu vietā un veiciet elektriskos savienojumus saskaņā ar vietējiem elektroinstalācijas noteikumiem. Pievienojiet trīs vadu maiņstrāvas ieeju (L, N, zeme) elektrotīklam un kabeļa izeju 24 V LED slodzei, ievērojot polaritāti. Izmantojiet iebūvēto potenciometru, lai iestatītu pastāvīgo strāvu vai pastāvīgo spriegumu atbilstoši LED moduļu prasībām. Pirms instalācijas pabeigšanas pārbaudiet izejas iestatījumus ar multimetru un droši nostipriniet visus savienojumus.

Ieteikumi

Uzstādiet ierīci sausā, no putekļiem brīvā iekštelpu vidē ar pietiekamu ventilāciju. Nepārsniedziet nominālo izejas strāvu un jaudu. Ilgstošai uzticamībai izvairieties no uzstādīšanas siltuma avotu tuvumā un nodrošiniet pareizu vadu pievienošanu un zemējumu saskaņā ar vietējiem elektrotehniskajiem kodeksiem.
