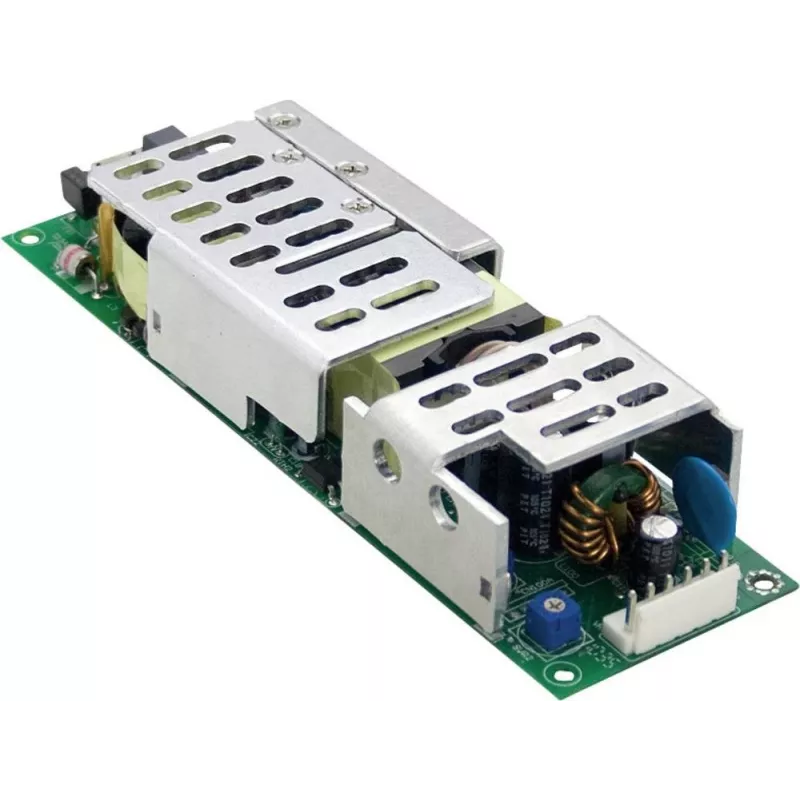

LED draiveris MEAN WELL HLP-80H-30

MEAN WELL HLP-80H-30 ir maiņstrāvas-līdzstrāvas vienas izejas LED draiveris, kas nodrošina līdz pat 80 W jaudu ar fiksētu izejas spriegumu 30 V līdzstrāvā un maksimālo izejas strāvu 2,70 A. Tas atbalsta plašu maiņstrāvas ieejas diapazonu no 90–305 V maiņstrāvas un ir izgatavots atvērta rāmja formas faktorā ar kompaktiem izmēriem (53 mm platums, 162 mm dziļums) un svaru aptuveni 300 g. Ierīce darbojas jauktā režīmā (CV+CC), lai nodrošinātu stabilu spriegumu un strāvu dažādiem LED apgaismojuma lietojumiem, un atbalsta aptumšošanu, izmantojot 1–10 V, PWM vai pretestības vadību.

Priekšrocības

HLP-80H-30 apvieno nemainīga sprieguma un nemainīgas strāvas darbību, lai nodrošinātu uzticamu LED veiktspēju pie dažādām slodzēm. Tā plašais ieejas sprieguma diapazons ļauj to izmantot reģionos ar mainīgu tīkla spriegumu. Kompaktais atvērtā rāmja dizains un mazais svars vienkāršo uzstādīšanu un integrāciju gaismekļos vai vadības iekārtās. Iebūvētās aptumšošanas iespējas (1–10 V, PWM, pretestība) padara to saderīgu ar izplatītām apgaismojuma vadības sistēmām.

Piemērots

• Iekštelpu LED gaismekļiem, kam nepieciešams 30 V līdzstrāva un līdz 2,70 A
• LED moduļiem izkārtnēs un akcentu apgaismojumā
• Modernizējamiem gaismekļiem un vadībai gatavām instalācijām
• Lietojumiem, kur nepieciešama 1–10 V vai PWM aptumšošana

Galvenās specifikācijas

• Zīmols: MEAN WELL
• Modelis / MPN: HLP-80H-30
• Izeja: 30 V līdzstrāva, 2,70 A (maks. 80 W)
• Ieejas spriegums: 90–305 V maiņstrāva
• Darbības režīms: Jauktais režīms (CV + CC)
• Formas faktors: Atvērts rāmis
• Aptumšošana: 1–10 V, PWM, pretestība
• Izmēri (P × D): 53 mm × 162 mm
• Svars: ≈300 g
• EAN: 4021087021623

Kā lietot

Uzstādiet atvērtā rāmja draiveri saskaņā ar vietējiem elektrodrošības noteikumiem un MEAN WELL montāžas ieteikumiem. Pievienojiet maiņstrāvas tīklu (90–305 V maiņstrāva) ieejas spailēm un LED slodzi 30 V līdzstrāvas izejai, ievērojot pareizu polaritāti un nepārsniedzot 2,70 A izejas strāvu. Aptumšošanai izmantojiet saderīgu 1–10 V vadības signālu, PWM avotu vai rezistoru saskaņā ar MEAN WELL aptumšošanas elektroinstalācijas vadlīnijām. Nodrošiniet pietiekamu ventilāciju ap atvērtā rāmja ierīci, lai saglabātu nominālo veiktspēju.

Ieteikumi

Izmantojiet HLP-80H-30 instalācijās, kur draiveris ir aizsargāts no tieša kontakta un mitruma, ja vien nav nodrošināts papildu korpuss vai aizsardzība. Pārbaudiet LED moduļu saderību ar 30 V izeju un jaukto CV+CC darbību. Ievērojiet ražotāja datu lapu par termisko pārvaldību, elektroinstalācijas shēmām un drošības norādījumiem.
