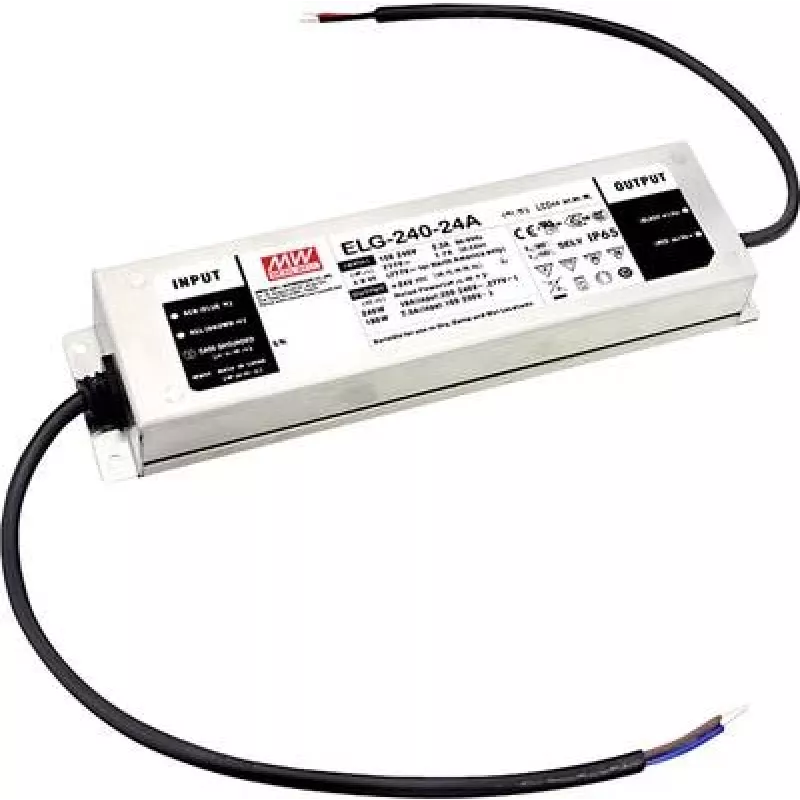

LED draiveris MEAN WELL ELG-240-24DA-3Y

MEAN WELL ELG-240-24DA-3Y ir maiņstrāvas-līdzstrāvas vienas izejas LED draiveris, kas apvieno pastāvīga sprieguma un pastāvīgas strāvas (CV+CC) darbību ar aktīvo jaudas koeficienta korekciju (PFC). Tas nodrošina 24 V līdzstrāvu līdz 10 A (240 W) no plaša maiņstrāvas ieejas diapazona (100–305 V maiņstrāva) un ietver DALI aptumšošanas vadību. Ierīcei ir trīs vadu ieeja un kabeļa izeja, un tā ir paredzēta iekštelpu uzstādīšanai, kur IP20 aizsardzības pakāpe ir pieņemama.

Priekšrocības

Draiveris nodrošina stabilu 24 V izeju ar maksimālo 10 A strāvu un atbalsta gan pastāvīga sprieguma, gan pastāvīgas strāvas režīmus elastīgai LED sistēmas projektēšanai. Iebūvētā aktīvā jaudas koeficienta korekcija uzlabo saderību ar elektrotīklu un samazina harmoniskos kropļojumus. DALI aptumšošanas vadība ļauj integrēt digitālās apgaismojuma vadības sistēmās. Kompaktie izmēri (71 × 244 × 37,5 mm) un kabeļa izeja vienkāršo uzstādīšanu gaismekļos un vadības skapjos.

Piemērots

• LED lineārajiem gaismekļiem un lentes apgaismojumam, kam nepieciešams 24 V līdzstrāva
• Iekštelpu komerciālajām un arhitektūras apgaismojuma instalācijām
• Apgaismojuma sistēmām, ko vada caur DALI tīkliem
• Modernizācijas projektiem, kur nepieciešami kompakti draiveri

Galvenās specifikācijas

• Zīmols: MEAN WELL
• Modelis: ELG-240-24DA-3Y
• Izeja: 24 V līdzstrāva, 10 A, 240 W
• Ieejas spriegums: 100–305 V maiņstrāva
• Aptumšošana: DALI vadība
• Aizsardzība / pakāpe: IP20 (iekštelpām)
• Izmēri: 71 × 244 × 37,5 mm
• MPN: ELG-240-24DA-3Y; EAN: 4021087037914

Kā lietot

Pievienojiet draiveri maiņstrāvas tīklam, izmantojot trīs vadu ieeju, ievērojot vietējos elektriskos noteikumus un elektroinstalācijas shēmas. Pievienojiet 24 V līdzstrāvas izejas kabeli LED slodzei, ievērojot polaritāti un pārliecinoties, ka kopējā LED strāva nepārsniedz 10 A. Integrējiet DALI vadības vadu saskaņā ar DALI sistēmas vadlīnijām, lai iespējotu aptumšošanu un centralizētu vadību. Uzstādiet draiveri sausā, vēdināmā iekštelpu vietā, kas atbilst tā IP20 aizsardzības pakāpei.

Ieteikumi

Neuzstādiet ārpus telpām vai vietās, kas pakļautas ūdens iedarbībai; ievērojiet norādīto ieejas sprieguma diapazonu un nepārsniedziet nominālo izejas strāvu. Ievērojiet MEAN WELL elektroinstalācijas un drošības instrukcijas un nodrošiniet pietiekamu ventilāciju ap draiveri, lai uzturētu uzticamu darbību.
