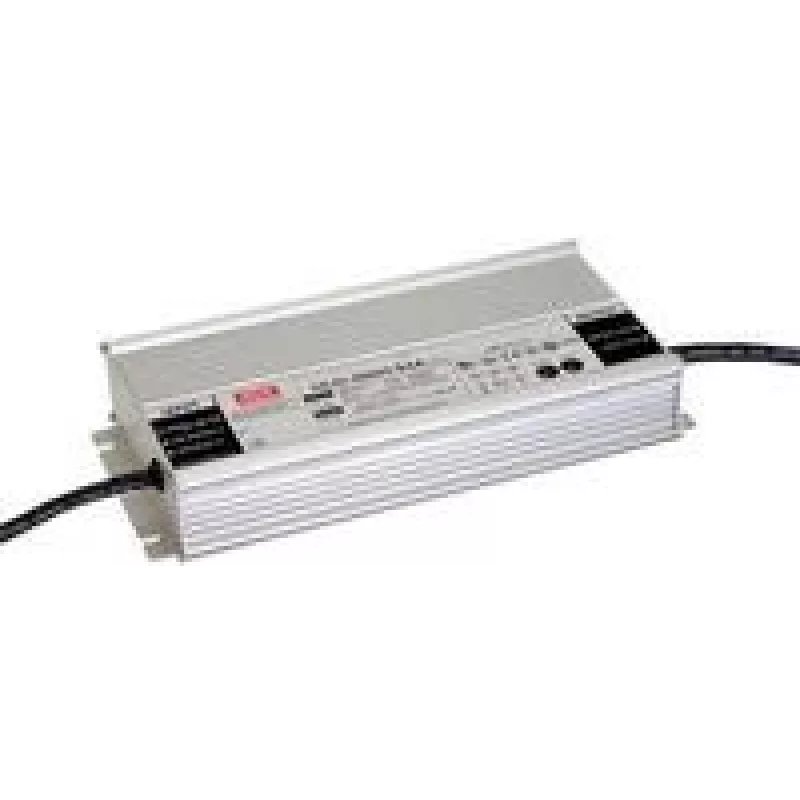

LED draiveris MEAN WELL HLG-480H-24B Izejas jauda 480 W IP20

MEAN WELL HLG-480H-24B ir maiņstrāvas-līdzstrāvas LED draiveris, kas nodrošina 24 V līdzstrāvu līdz 20 A (480 W) iekštelpu instalācijām. Paredzēts jauktas darbības režīmam ar pastāvīgu spriegumu un pastāvīgu strāvu (CV+CC), tam ir iebūvēta jaudas koeficienta korekcija (PFC) un kabeļa izeja. Ierīce pieņem plašu maiņstrāvas ieejas diapazonu (90–305 V) un ir paredzēta lietojumiem, kur nepieciešams kompakts, lieljaudas LED draiveris ar stabilu izeju.

Priekšrocības

HLG-480H-24B nodrošina augstu 480 W izeju kompaktā korpusā ar uzticamu jauktā režīma regulēšanu (CV+CC), lai atbalstītu dažādas LED slodzes. Iebūvētā PFC uzlabo saderību ar elektrotīklu, savukārt plašais ieejas sprieguma diapazons ļauj to izmantot dažādos barošanas apstākļos. Trīs-vienā aptumšošanas atbalsts piedāvā elastīgas vadības iespējas, un kabeļa izeja vienkāršo uzstādīšanu. IP20 aizsardzības pakāpe norāda, ka tas paredzēts aizsargātām iekštelpu vidēm.

Piemērots

• Iekštelpu LED apgaismojuma instalācijām, kurām nepieciešama 24 V līdzstrāva
• Lieljaudas LED moduļiem un lentēm līdz 480 W
• Lietojumiem, kur nepieciešama jaukta CV un CC regulēšana
• Sistēmām, kur nepieciešama trīs-vienā aptumšošanas vadība

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Izejas strāva: 20 A
• Izejas jauda: 480 W
• Ieejas spriegums: 90–305 V maiņstrāva
• Regulēšanas režīms: CV + CC (jauktais režīms)
• Aptumšošana: 3-vienā aptumšošanas atbalsts
• PFC: iebūvēta jaudas koeficienta korekcija
• Aizsardzības pakāpe: IP20 (lietošanai iekštelpās)
• Izejas veids: kabeļa izeja
• Ražotājs: MEAN WELL, MPN: HLG-480H-24B

Kā lietot

Uzstādiet draiveri labi vēdināmā, sausā iekštelpu vietā atbilstoši tā IP20 aizsardzības pakāpei. Pievienojiet maiņstrāvas ieeju barošanas avotam, kas atbilst norādītajam 90–305 V maiņstrāvas diapazonam, ievērojot pareizu elektroinstalācijas un zemējuma praksi. Pievienojiet LED slodzi 24 V līdzstrāvas kabeļa izejai, pārliecinoties, ka kopējā LED jauda nepārsniedz 480 W un strāva nepārsniedz 20 A. Konfigurējiet aptumšošanu, izmantojot atbalstīto 3-vienā aptumšošanas saskarni saskaņā ar LED kontrollera vai dimēra ražotāja norādījumiem.

Ieteikumi

Izmantojiet HLG-480H-24B lietojumos, kas atbilst iekštelpu aizsardzības prasībām; izvairieties no mitruma vai āra apstākļu iedarbības. Pirms ieslēgšanas pārbaudiet elektroinstalāciju, polaritāti un slodzes nominālus. Lai nodrošinātu ilgstošu uzticamību, nodrošiniet pietiekamu ventilāciju un izvairieties no uzstādīšanas siltuma avotu tuvumā.
