DC/DC pārveidotājs MEAN WELL IRM-01-12S, 1 W, 12 V izeja, 85–305 V ieeja, RoHS

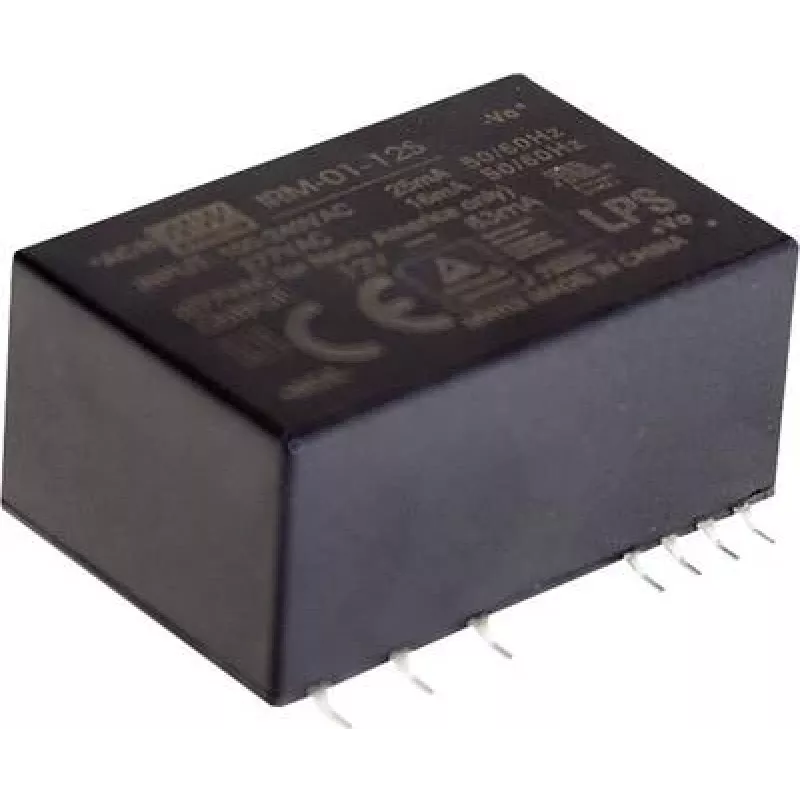

MEAN WELL IRM-01-12S ir kompakts DC/DC pārveidotājs, kas nodrošina regulētu 12 V izeju no plaša 85–305 V maiņstrāvas ieejas diapazona. Paredzēts mazjaudas lietojumiem, šis 1 W modulis nodrošina uzticamu sprieguma pārveidi miniatūrā, hermetizētā SMD korpusā ar mazu nospiedumu (33,7 mm dziļums, 15 mm augstums) un mazu svaru. Tas atbilst RoHS prasībām un ir paredzēts integrēšanai uz iespiedplatēm un vietas ziņā ierobežotos elektroniskos dizainos, kur nepieciešama stabila 12 V kopne un izolācija.

Priekšrocības

IRM-01-12S piedāvā stabilu regulāciju pie zemām slodzes strāvām ar kompaktiem izmēriem, kas vienkāršo izvietošanu uz blīvi apdzīvotām platēm. Tā plašais 85–305 V maiņstrāvas ieejas diapazons nodrošina globālu maiņstrāvas tīkla saderību bez papildu komponentiem. Hermetizētā konstrukcija un SMD montāža ļauj veikt automatizētu montāžu un samazina nepieciešamību pēc ārējās aizsardzības, savukārt RoHS atbilstība atbalsta videi draudzīgus dizainus.

Piemērots

• Mazjaudas iegultajām sistēmām un mikrokontrolleru platēm
• Rūpnieciskiem vadības un uzraudzības moduļiem
• Signālu apstrādei un mazai instrumentācijai
• Telekomunikāciju un tīkla papildierīcēm ar nelielām jaudas prasībām
• Vietas ziņā ierobežotai elektronikai un kompaktām patēriņa ierīcēm

Galvenās specifikācijas

• Izejas spriegums: 12 V līdzstrāva
• Izejas jauda: 1 W (aptuveni 0,083 A izejas strāva)
• Ieejas sprieguma diapazons: 85–305 V maiņstrāva
• Montāžas veids: SMD (virsmas montāžas ierīce) hermetizētā korpusā
• Izmēri: dziļums 33,7 mm, augstums 15 mm (aptuvens nospiedumam draudzīgs formas faktors)
• Svars: aptuveni 25,5 g
• Vide: atbilst RoHS

Kā lietot

Novietojiet IRM-01-12S uz iespiedplates saskaņā ar ražotāja ieteikto kontaktu laukumu un lodējiet, izmantojot standarta SMD reflow vai manuālās lodēšanas procesus, kas piemēroti hermetizētiem moduļiem. Pārliecinieties, ka tīkla ieeja ir pievienota pareizajiem ieejas kontaktiem un 12 V izeja tiek ņemta no norādītajiem izejas kontaktiem. Ievērojiet izolācijas attālumus un drošības praksi, strādājot ar augstu maiņstrāvas spriegumu. Pārbaudiet izejas spriegumu pie paredzamajiem slodzes apstākļiem un, ja lietojumprogramma to prasa, pievienojiet izejā filtrējošos vai atsaistīšanas kondensatorus.

Ieteikumi

Izmantojiet moduli tā nominālajā ieejas diapazonā un izvairieties no nepārtrauktas darbības tuvu maksimālajai izejas strāvai, lai pagarinātu kalpošanas laiku. Nodrošiniet pietiekamu attālumu no karstumjutīgiem komponentiem un, ja nepieciešams, iekļaujiet ieejas pārsprieguma aizsardzību vai papildu pārejas procesu slāpētājus vidēs ar nestabilu tīklu. Kritiskiem lietojumiem pārbaudiet termisko uzvedību uz mērķa iespiedplates izkārtojuma un iekļaujiet izejas filtrēšanu, lai atbilstu pakārtotajām trokšņa prasībām.
