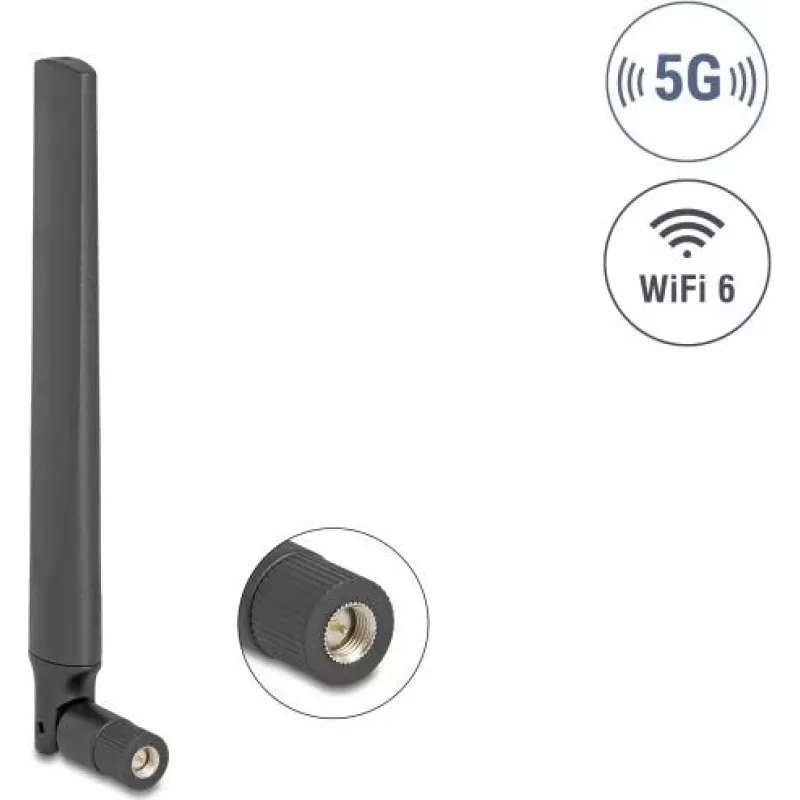

DELOCK 5G LTE GNSS WiFi 6 daudzvirzienu antena ar SMA spraudni, 0,9–4,1 dBi, 183 mm, ar slīpuma savienojumu

DELOCK daudzvirzienu antena 5G, LTE, GNSS un WiFi 6 tīkliem ar SMA spraudni un slīpuma savienojumu. Antena aptver vairākus frekvenču diapazonus no 0,617 GHz līdz 5,925 GHz un piedāvā maksimālo pastiprinājumu līdz 4,1 dBi ar 50 Ω pretestību un lineāru vertikālu polarizāciju. Tās kompaktais 183 mm garums un vieglā konstrukcija padara to piemērotu ārējai uzstādīšanai uz maršrutētājiem, tīkla vārtejām, modemiem un dažādām IoT ierīcēm, kurām nepieciešamas daudzjoslu ārējās antenas.

Priekšrocības

Antena nodrošina plašu frekvenču pārklājumu, ieskaitot izplatītākās 5G, LTE, GNSS un WiFi 6 joslas vienā daudzvirzienu formas faktorā, samazinot nepieciešamību pēc vairākām specializētām antenām. Integrētais SMA spraudnis un slīpuma savienojums vienkāršo uzstādīšanu un ļauj precīzi vērst antenu, vienlaikus saglabājot stabilu savienojumu. Pateicoties mazajam svaram un 183 mm garumam, antena iederas ierobežotās telpās un atbalsta ārējo montāžu bez ievērojamas mehāniskās slodzes.

Piemērots

• 4G/5G maršrutētājiem un tīkla vārtejām, kurām nepieciešama ārējo antenu pieslēgšana
• Industriālajiem un patērētāju modemiem uzlabotai mobilo sakaru uztveršanai
• IoT ierīcēm un izsekotājiem, kam nepieciešams daudzjoslu atbalsts
• WiFi 6 piekļuves punktiem, kur noder paplašināts ārējais pārklājums
• Lietojumiem, kas apvieno GNSS uztveršanu ar mobilo sakaru un WiFi savienojumiem

Galvenās specifikācijas

• Frekvenču diapazoni: 0,617–0,96 GHz, 1,166–1,61 GHz, 1,71–2,2 GHz, 2,3–2,69 GHz, 3,3–5,0 GHz, 5,1–5,925 GHz
• Maksimālais pastiprinājums: 0,9–4,1 dBi (atkarībā no frekvenču joslas)
• Pretestība: 50 Ω
• Polarizācija: lineāra, vertikāla
• Savienotājs: SMA spraudnis
• Garums: 183 mm
• Svars: aptuveni 22 g

Kā lietot

Pievienojiet antenu pie SMA ligzdas savienotāja maršrutētāja, modema vai tīkla vārtejas ārējā pieslēgvietā un pieskrūvējiet ar roku, līdz tā ir stingri nostiprināta; nepārvelciet. Noregulējiet slīpuma savienojumu vajadzīgajā virzienā, lai nodrošinātu vislabāko uztveršanu, un nofiksējiet pozīciju, ja savienojumam ir stiprinājuma mehānisms. Novietojiet antenu vietā ar minimāliem šķēršļiem un, ja iespējams, ar tiešu redzamību uz paredzēto signāla avotu. GNSS uztveršanai novietojiet antenu tā, lai samazinātu tuvumā esošos metāla priekšmetus un elektromagnētiskos traucējumus.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārbaudiet dažādas montāžas pozīcijas un antenas virzienus un izvēlieties to, kas nodrošina vislabāko signāla stiprumu un stabilitāti. Izvairieties no montāžas tieši uz lielām metāla virsmām bez izolējošas starplikas un, ja antena tiek uzstādīta ārpus telpām, izmantojiet laikapstākļiem izturīgu stiprinājumu vai korpusu.
