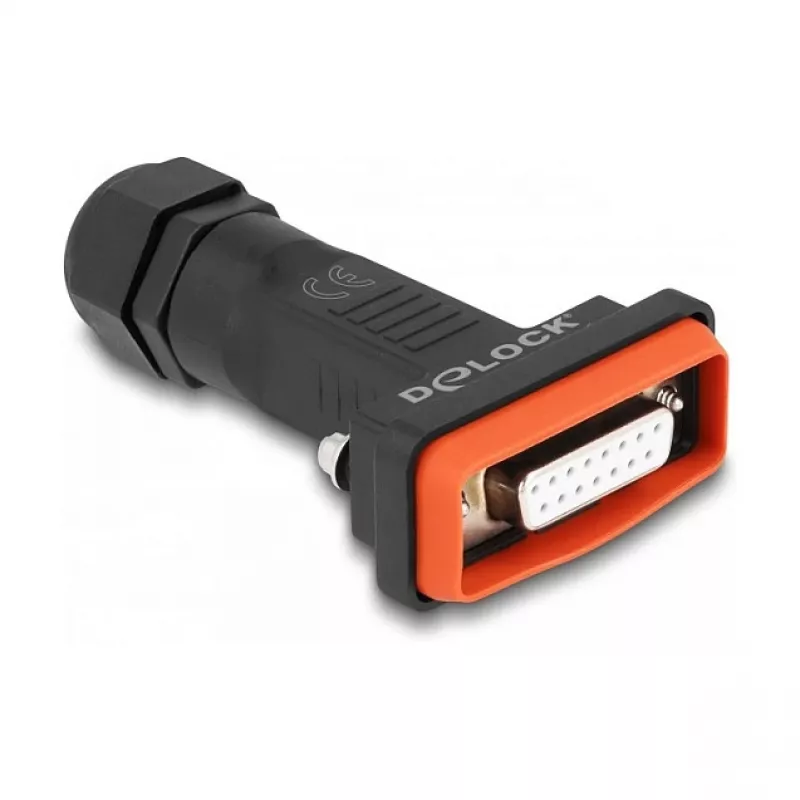

DeLOCK D-Sub 15 kontaktu ligzda IP67 ūdensnecaurlaidīga melna/oranža

DeLOCK D-Sub 15 kontaktu ligzda ar IP67 ūdensnecaurlaidīgu korpusu ir paredzēta lodēšanas montāžai un kabeļu montāžai. Tā nodrošina aizsardzību pret mitrumu kabeļu vadiem, padarot to piemērotu uzstādīšanai sadales skapjos un citās vidēs, kur nepieciešams noslēgts savienojums. Izstrādājuma platums ir 80 mm, dziļums 49 mm un augstums 22 mm, un tas ir pieejams melnā un oranžā krāsā.

Priekšrocības

IP67 klases korpuss pasargā kabeļu vadus no putekļu un ūdens iekļūšanas. 15 lodēšanas kontakti ļauj veikt drošus elektriskos savienojumus, izmantojot lodēšanas montāžu. Izturīgais korpuss ir piemērots lietošanai rūpnieciskā vidē un atvieglo pielodētā kabeļa un savienotāja tiešu montāžu pie korpusa.

Piemērots

• Kabeļu montāžai un pielāgotiem kabeļu saišķiem
• Savienojumiem sadales skapjos un vadības paneļos
• Rūpnieciskām iekārtām, kur nepieciešami noslēgti D-Sub savienojumi
• Vidēm, kur nepieciešama mitruma aizsardzība

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 87807
• EAN: 4043619878079
• Savienotājs: D-Sub 15 kontaktu (ligzda)
• Kontakti: 15 lodēšanas kontakti
• Aizsardzības klase: IP67 (korpuss)
• Krāsa: Melna, oranža
• Izmēri (P x D x A): 80 mm x 49 mm x 22 mm

Lietošana

Izvelciet sagatavotos kabeļu vadus caur IP67 korpusu un pielodējiet katru vadu pie atbilstošajiem D-Sub 15 kontaktu ligzdas lodēšanas kontaktiem. Pēc lodēšanas ievietojiet savienotāja mezglu korpusā un nostipriniet to atbilstoši korpusa montāžas metodei, lai pielodētais kabelis un savienotājs būtu cieši savienoti noslēgtajā korpusā.

Ieteikumi

Pārliecinieties, ka kabeļa izolācija ir noņemta tikai tik daudz, cik nepieciešams uzticamiem lodējuma savienojumiem, un pirms lodēšanas pārbaudiet kontaktu izvietojumu. Cieši pievelciet korpusa blīves un starplikas, lai saglabātu IP67 aizsardzību. Izmantojiet šo savienotāju instalācijās, kur nepieciešami noslēgti, izturīgi D-Sub savienojumi, un izvairieties no savienotāja pakļaušanas triecieniem, kas pārsniedz tā mehānisko izturību.
