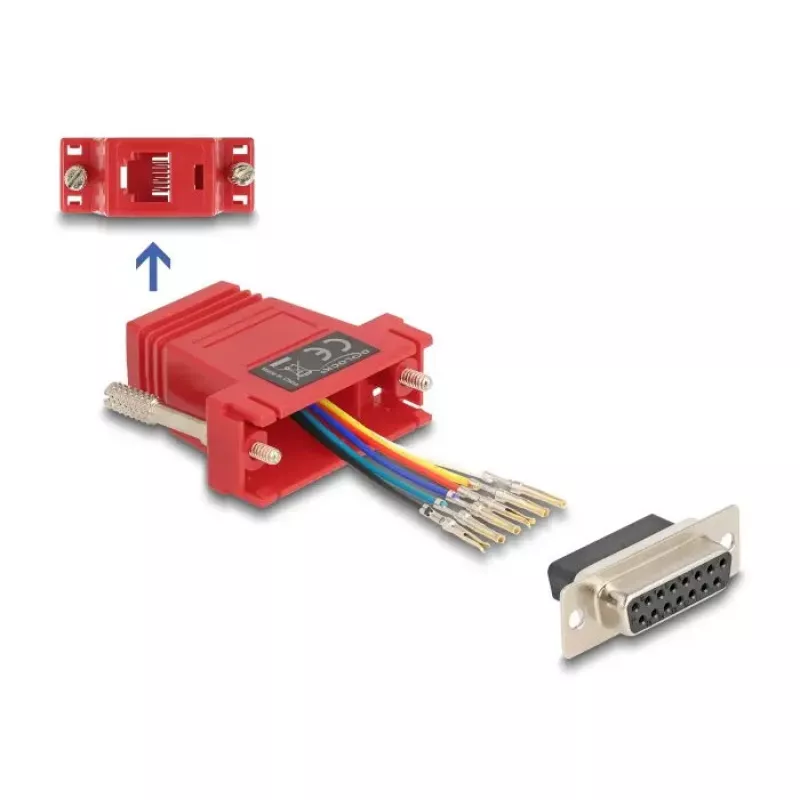

DELOCK D-Sub 15 kontaktu ligzda uz RJ12 ligzdu montāžas komplekts, sarkans

Šis DELOCK D-Sub 15 kontaktu ligzdas uz RJ12 ligzdas montāžas komplekts sarkanā krāsā nodrošina nepieciešamās detaļas, lai izveidotu kompaktu adapteri starp HD15 (D-Sub 15) savienotāju un 6 pozīciju RJ12 kabeli. Komplekts ir paredzēts individuālu kabeļu montāžai, signālu vai seriālo pieslēgumu pielāgošanai un remonta darbiem, kur nepieciešama D-Sub uz RJ12 saskarne. Kontaktus D-Sub korpusā var izkārtot individuāli, un ligzdas nofiksējas vietā, nodrošinot stabilu elektrisko savienojumu.

Priekšrocības

Montāžas komplekts ļauj elastīgi piešķirt D-Sub 15 saskarnes kontaktus atbilstoši konkrētām vadu izvēles vajadzībām. Nofiksēšanas mehānisms nostiprina ligzdas D-Sub korpusā, nodrošinot uzticamu savienojumu bez tiešas lodēšanas pie korpusa. Sarkanais korpuss padara gatavo adapteri vizuāli atšķiramu vairāku kabeļu vidē. Komplekts tiek piegādāts kā viengabala risinājums, kas piemērots pašrocīgai montāžai vai profesionāliem remonta darbiem.

Piemērots

• Individuālu kabeļu montāžai, kas savieno HD15 D-Sub portus ar RJ12 līnijām
• Signālu maršrutēšanai vai seriālo pieslēgumu pielāgošanai, izmantojot telefona/ISDN kabeļus
• Bojātu D-Sub uz RJ12 adapteru remontam vai nomaiņai
• Prototipēšanai un maza apjoma, uz vietas veicamām savienotāju modifikācijām

Galvenās specifikācijas

• Savienotāja tips (viens gals): D-Sub 15 kontaktu, ligzda (HD15)
• Savienotāja tips (otrs gals): RJ12, ligzda (6 pozīciju)
• Korpusa krāsa: sarkana
• Iepakojums: montāžas komplekts, satur komponentus vienam adapterim
• Kontaktu ievietošanas metode: nofiksējamas ligzdas, kas ļauj individuāli piešķirt kontaktus

Lietošana

Sagatavojiet RJ12 kabeli, noņemot ārējo apvalku un atbilstoši terminējot vadus. Izkārtojiet D-Sub kontaktu ieliktņus korpusā atbilstoši vēlamajai kontaktu shēmai, pēc tam iespiediet RJ12 un D-Sub ligzdas korpusā, līdz tās nofiksējas ar klikšķi. Pirms pievienošanas iekārtai pārbaudiet nepārtrauktību un pareizu vadu savienojumu ar multimetru. Ievērojiet piemērojamās drošības procedūras, strādājot ar signālu vai seriālajām līnijām, un pārliecinieties, ka savienotāji ir stingri ievietoti, lai izvairītos no periodiska kontakta.

Ieteikumi

Izmantojiet komplektu tikai zemsprieguma signālu un seriālajiem savienojumiem; izvairieties no mitruma un mehāniskas slodzes uz kabeļa un korpusa savienojuma vietu. Pirms montāžas pabeigšanas pārbaudiet kontaktu shēmu atbilstoši iekārtas dokumentācijai, lai novērstu nepareizu vadu savienojumu. Biežai pieslēgšanai/atvienošanai apsveriet stiepes samazināšanas vai kabeļa fiksācijas izmantošanu, lai pagarinātu kalpošanas laiku.
