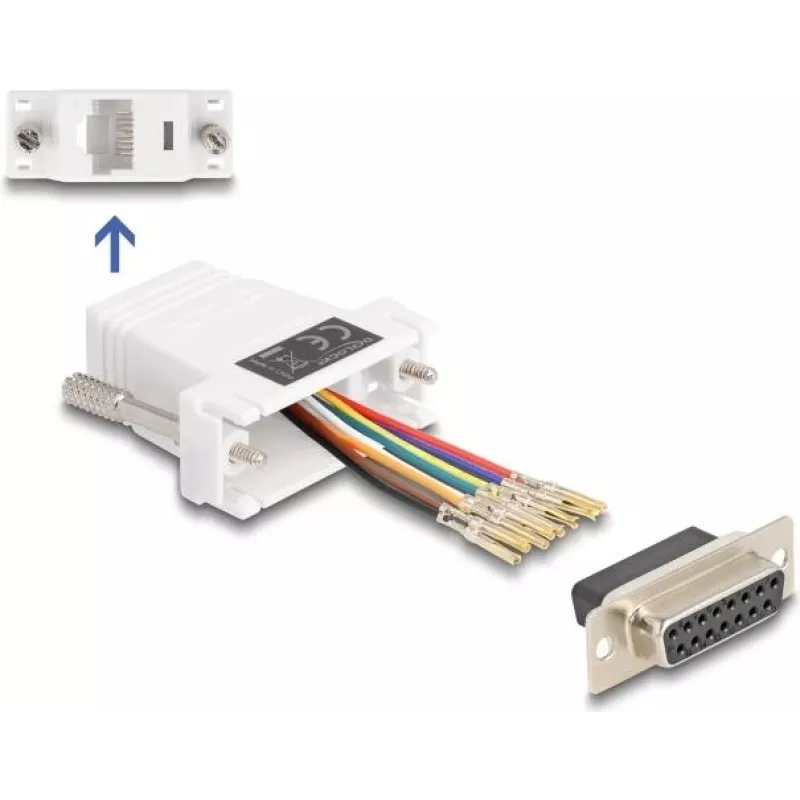

DeLOCK D-Sub 15 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts, balts, VGA RJ-45

DeLOCK D-Sub 15 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts ļauj pagarināt seriālo VGA saskarni, izmantojot Cat.5 / 5e / 6 kabeli. Komplektā ietilpst D-Sub 15 (VGA) ligzda, kas savienota ar RJ45 ligzdas korpusu, lai jūs varētu izveidot pielāgotu kontaktu izvietojumu, ievietojot atsevišķus kabeļa vadus vēlamajos savienotāja caurumos un nofiksējot tos korpusā. Kompaktais baltais modulis ir 23 mm (P) x 40 mm (D) x 16 mm (A) liels un paredzēts lietošanai, kad VGA signāls jāvada caur strukturēto kabeļu sistēmu.

Priekšrocības

Šis montāžas komplekts atbalsta elastīgu, lietotāja definētu kontaktu izvietojumu un ir saderīgs ar Cat.5 / 5e / 6 kabeļiem, nodrošinot VGA signāla pārraidi pa standarta tīkla kabeļiem. Tā mazais baltais korpuss vienkāršo integrāciju instalācijās ar ierobežotu vietu. D-Sub 15 ligzdas uz RJ45 ligzdu dizains ļauj veikt montāžu un remontu uz vietas, nemainot iepriekš izgatavotus kabeļus.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• VGA signālu maršrutēšana pa Cat.5 / Cat.5e / Cat.6 tīkla kabeļiem
• Pielāgota vadu instalācija un kontaktu izvietojums seriālajiem/VGA savienojumiem
• Montāža, remonts vai modifikācijas uz vietas VGA-uz-RJ45 savienojumiem
• VGA galapunktu integrēšana strukturētajās kabeļu sistēmās

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67111
• EAN: 4043619671113
• Savienotājs A: D-Sub 15 kontaktu ligzda (VGA)
• Savienotājs B: RJ45 ligzda
• Saderīgs kabelis: Cat.5 / Cat.5e / Cat.6
• Krāsa: Balta
• Izmēri: 23 mm (P) x 40 mm (D) x 16 mm (A)

Kā lietot

Noņemiet Cat.5 / 5e / 6 kabeļa apvalku, lai atklātu atsevišķus vadus, ievietojiet katru vadu attiecīgajā RJ45 ligzdas korpusa caurumā atbilstoši nepieciešamajam kontaktu izvietojumam un nofiksējiet vadus korpusā. Pievienojiet samontēto RJ45 modulim un nostipriniet D-Sub savienotāju pie VGA ierīces pēc vajadzības. Pirms galīgās uzstādīšanas pārbaudiet nepārtrauktību un signāla integritāti.

Ieteikumi

Lai nodrošinātu uzticamu VGA pārraidi, izmantojiet augstas kvalitātes Cat.5e vai Cat.6 kabeli un ievērojiet ieteicamos kabeļa garumus analogajiem VGA signāliem. Apstipriniet kontaktu kartējumu un pārbaudiet samontēto savienojumu ar displeja aprīkojumu pirms pastāvīgas uzstādīšanas.
