DeLOCK D-Sub 15 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts, dzeltens

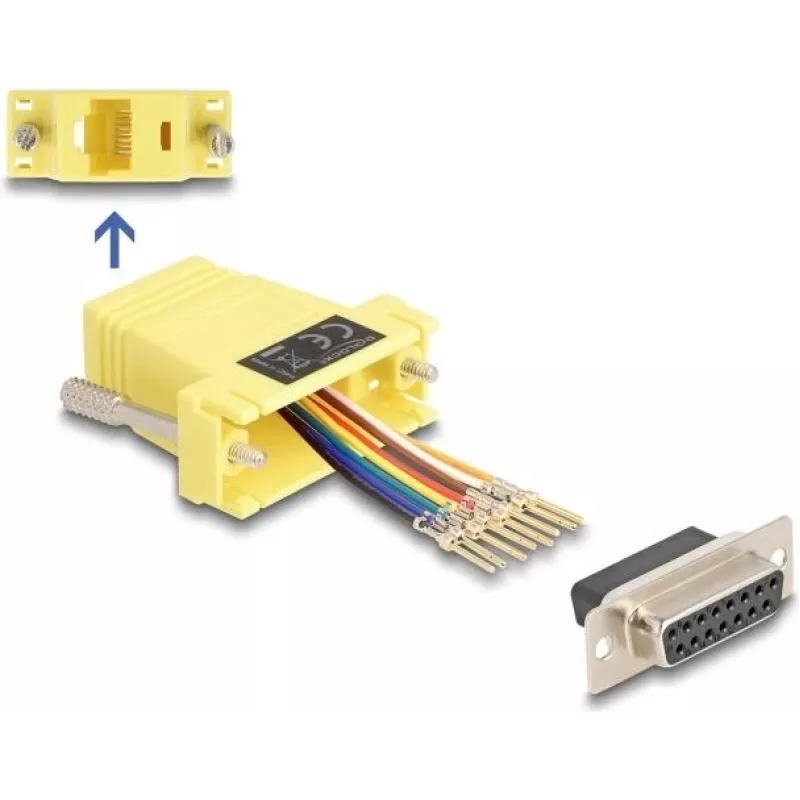

DeLOCK D-Sub 15 kontaktu ligzdas uz RJ45 ligzdu montāžas komplekts (dzeltens) nodrošina modulāru risinājumu seriālā interfeisa pagarināšanai, izmantojot izvēles Cat.5 / 5e / 6 kabeli. Komplektā ietilpst D-Sub 15 kontaktu ligzda un RJ45 ligzdas korpuss, kas ļauj veikt individuālu kontaktu piešķiri, ievietojot atsevišķus kabeļa vadus izvēlētajos savienotāja caurumos un fiksējot tos korpusā.

Priekšrocības

Šis adaptera komplekts nodrošina elastīgu D-Sub 15 seriālā savienojuma izveidi, izmantojot plaši pieejamos Ethernet kabeļu tipus (Cat.5 / 5e / 6). Modulārā konstrukcija ļauj veikt individuālu kontaktu piešķiri un drošu vadu mehānisko fiksāciju, samazinot nepieciešamību pēc gataviem kabeļiem un vienkāršojot remontu uz vietas vai individuālas instalācijas. Dzeltenais korpuss atvieglo vizuālo identificēšanu.

Piemērots

• RS-232/seriālo savienojumu pagarināšanai, izmantojot Cat.5 / 5e / 6 kabeli
• Individualai seriālo kontaktu izvadei rūpnieciskām vai laboratorijas iekārtām
• Elektroinstalācijai uz vietas, remontam un D-Sub 15 interfeisu prototipēšanai

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 67113
• EAN: 4043619671137
• Savienotājs A: D-Sub 15 kontaktu ligzda
• Savienotājs B: RJ45 ligzda (Cat.5 / 5e / 6 kabelim)
• Krāsa: dzeltena

Lietošana

Noņemiet izolāciju Cat.5 / 5e / 6 kabelim, lai atsegtu atsevišķos vadus, pēc tam ievietojiet katru vadu vēlamajā RJ45 korpusa caurumā atbilstoši nepieciešamajai kontaktu izvadei. Pārliecinieties, ka katrs vads ir pilnībā ievietots, un aktivizējiet fiksācijas mehānismu, lai nostiprinātu kabeli korpusā. Visbeidzot pievienojiet D-Sub 15 ligzdas pusi attiecīgajai D-Sub kontaktu spraudņa pieslēgvietai uz jūsu ierīces.

Ieteikumi

Pirms elektroinstalācijas pārbaudiet pareizu kontaktu piešķiri jūsu konkrētajai seriālajai ierīcei. Izmantojiet ekranētu kabeli vai zemējumu, ja to pieprasa pielietojums, un nepārsniedziet ieteicamo kabeļa garumu seriālajiem sakariem, lai saglabātu signāla integritāti.
