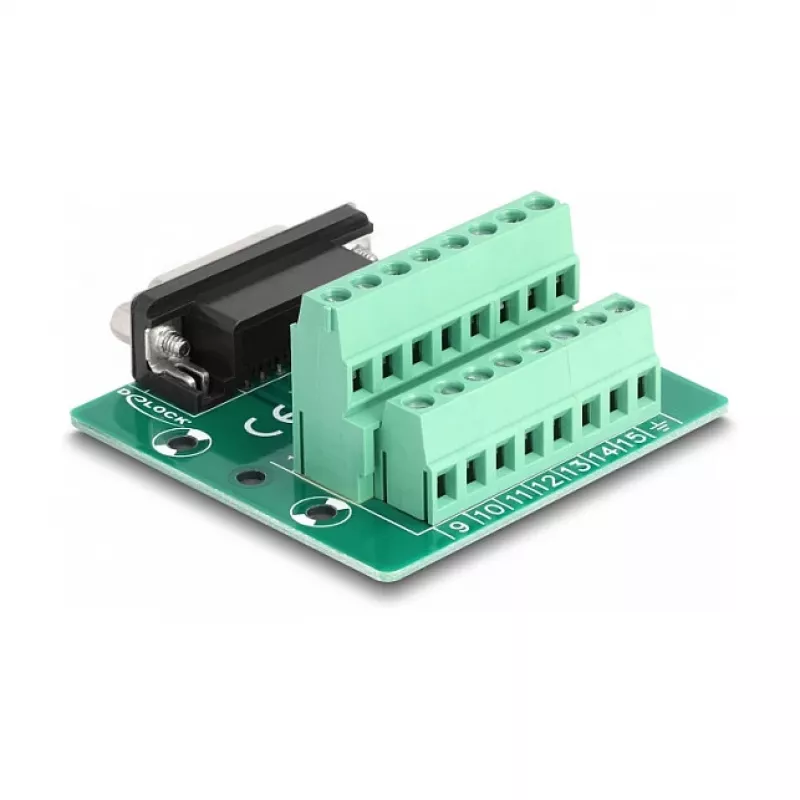

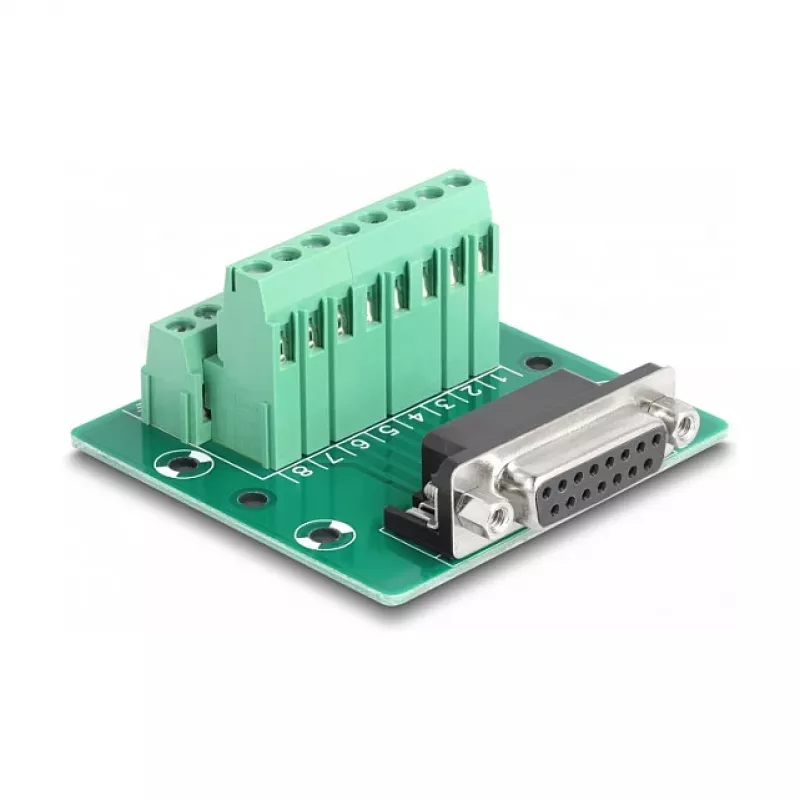

DeLOCK D-Sub 15 kontaktu ligzda uz spaiļu bloku DIN sliedei 58 mm x 61 mm x 30 mm

DeLOCK D-Sub 15 kontaktu ligzda uz spaiļu bloku ir adapteris, kas pārveido 15 kontaktu D-Sub ligzdu par spaiļu bloku, kas piemērots DIN sliežu sistēmām. Tā kompaktie izmēri ir 58 mm × 61 mm × 30 mm, un tai ir zaļš korpuss. Adapteris pieņem vadus ar noņemtiem galiem un nodrošina vienkāršu savienojuma metodi elektroniskām un vadības iekārtām rūpnieciskos vai komerciālos uzstādījumos.

Priekšrocības

Adapteris ļauj viegli savienot vadus ar noņemtiem galiem ar D-Sub 15 ligzdas interfeisu un ir paredzēts montāžai uz DIN sliedes. Tā kompaktie izmēri palīdz ietaupīt vietu panelī, un iekļautie stiprinājuma klipši atbalsta piestiprināšanu pie 15 mm vai 35 mm DIN sliedēm. Zaļā krāsa palīdz vizuāli identificēt vadības skapjos.

Piemērots

• Sensoru, izpildmehānismu vai kontrolieru savienošanai ar D-Sub 15 interfeisu
• Spaiļu vadiem rūpnieciskos vadības skapjos
• Prototipēšanai vai maza mēroga sērijveida ražošanai, kur nepieciešama montāža uz DIN sliedes

Galvenās specifikācijas

• Savienotājs: D-Sub 15 kontaktu ligzda uz spaiļu bloku
• Izmēri: 58 mm (P) × 61 mm (D) × 30 mm (A)

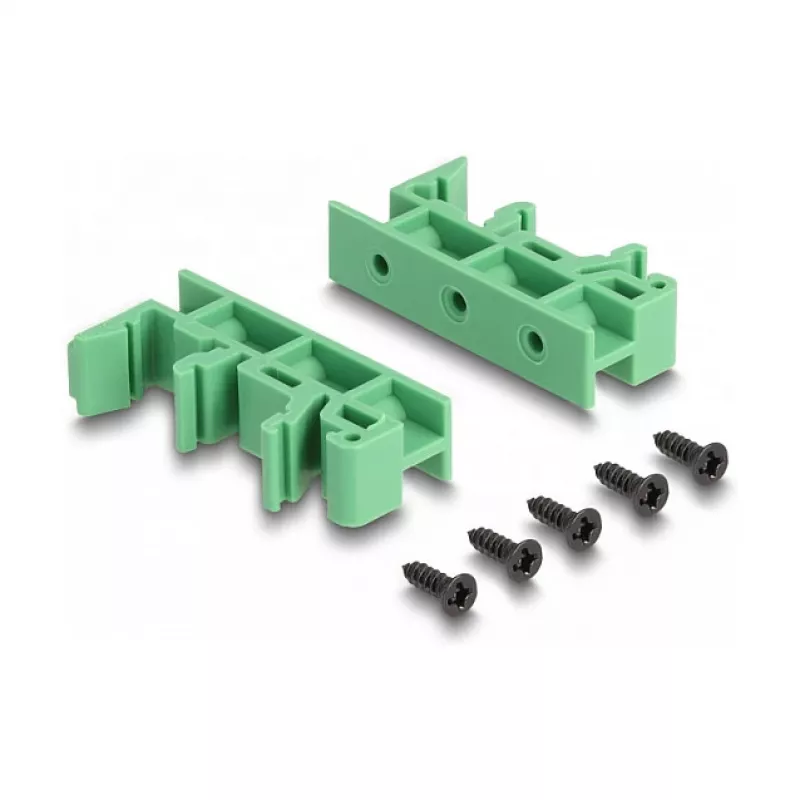

• Montāža: DIN sliede (iekļauti klipši 15 mm un 35 mm)
• Krāsa: Zaļa
• Zīmols: DELOCK, MPN: 66910, EAN: 4043619669103

Kā lietot

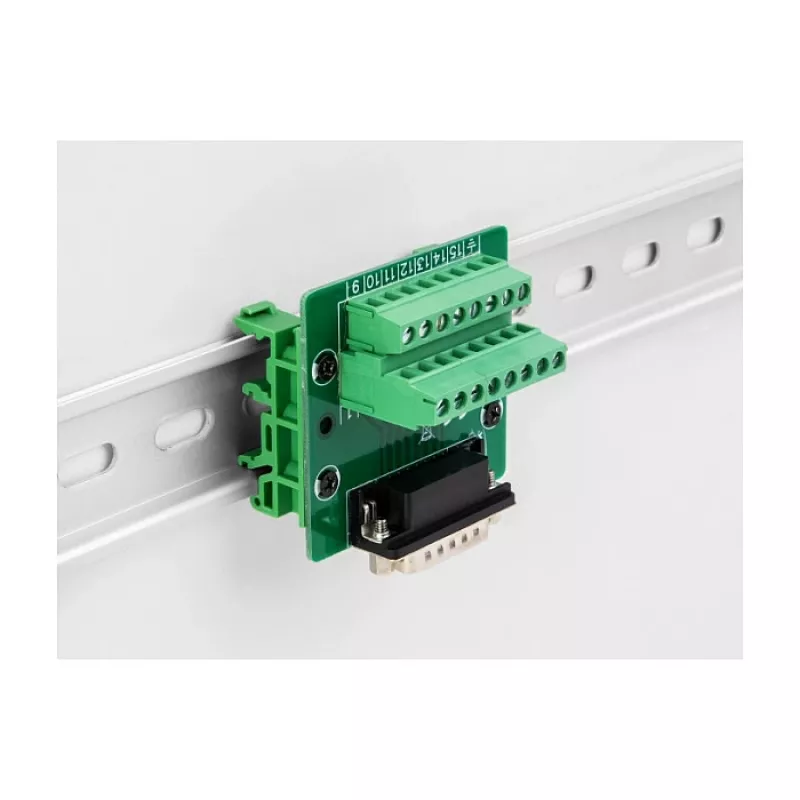

Uzstādiet adapteri uz 15 mm vai 35 mm DIN sliedes, izmantojot komplektā iekļautos klipšus. Noņemiet vadu galus līdz atbilstošam garumam, ievietojiet tos spaiļu bloka kontaktos un nostipriniet katru vadu saskaņā ar ierīcē norādīto spailes pievilkšanas metodi. Pievienojiet saderīgu D-Sub 15 kontaktu spraudni adaptera D-Sub ligzdā, lai pabeigtu savienojumu.

Ieteikumi

Pārbaudiet ieteicamos vadu šķērsgriezuma un pievilkšanas griezes momenta lielumus spaiļu blokam savās uzstādīšanas vadlīnijās. Pirms vadu pievienošanas pārliecinieties, ka strāva ir atvienota, un pēc uzstādīšanas pārbaudiet savienojumus, lai apstiprinātu drošu kontaktu.
