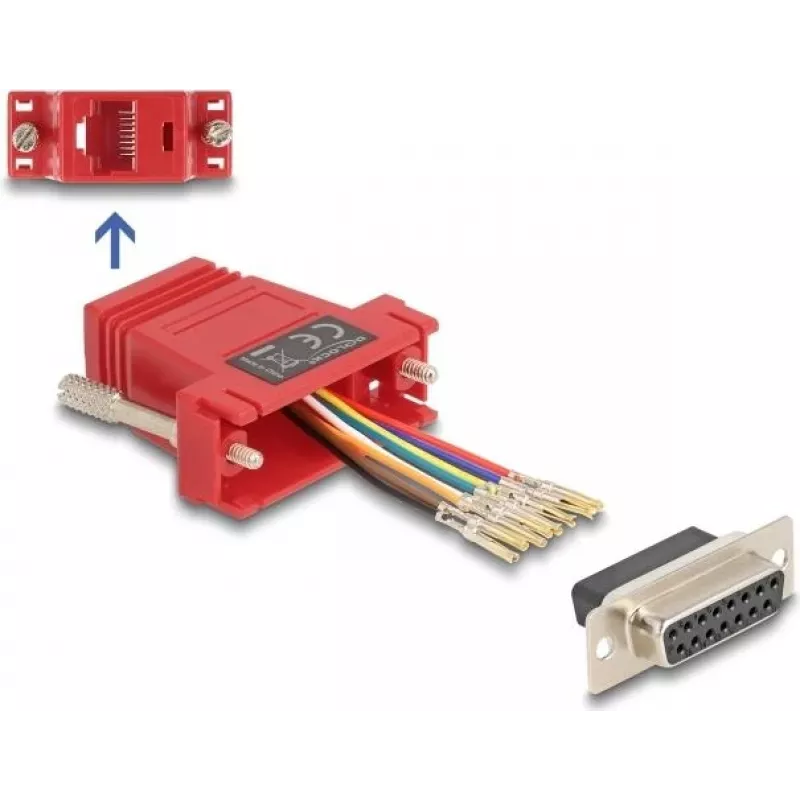

DeLOCK D-Sub 15 kontaktu sieviešu uz RJ45 sieviešu montāžas komplekts sarkans VGA RJ-45

Šis Delock adapteris pārveido D-Sub 15 kontaktu sieviešu (VGA) savienojumu par RJ45 sieviešu ligzdu, ļaujot seriālā tipa saskarni pagarināt, izmantojot papildu Cat.5 / 5e / 6 kabeli. Kompaktais montāžas komplekts sarkanā krāsā piedāvā lietotāja definējamu kontaktu piešķiri, ievietojot kabeļa vadus vēlamajos savienotāja caurumos un nostiprinot tos korpusā. Izmēri ir 23 mm (P) x 40 mm (D) x 16 mm (A); produkts ir ražots Ķīnā un tiek piegādāts polietilēna maisiņā.

Priekšrocības

Montāžas komplekts ļauj elastīgi kartēt kontaktus pielāgotai seriālai vai VGA vadu instalācijai, izmantojot standarta tīkla kabeli, un nodrošina nelielu, viegli uzstādāmu risinājumu D-Sub 15 sieviešu savienotāja pielāgošanai RJ45 sieviešu savienotājam. Tā kompaktie izmēri un vienkāršais bloķēšanas mehānisms nodrošina ērtu kabeļu ievietošanu un noturēšanu.

Piemērots

• VGA vai seriālā tipa signālu pagarināšanai, izmantojot Cat.5 / 5e / 6 kabeli
• Pielāgotām kontaktu piešķirēm un individuāliem vadu risinājumiem
• Iegultām vai kompaktām instalācijām, kur telpa ir ierobežota

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67112
• EAN: 4043619671120
• Savienotājs A: D-Sub 15 kontaktu sieviešu (VGA resursdators)
• Savienotājs B: RJ45 sieviešu (montāžas tips)
• Izmēri: 23 x 40 x 16 mm (P x D x A)
• Krāsa: Sarkana
• Iepakojums: Polietilēna maisiņš
• Ražots: Ķīnā

Lietošana

Sagatavojiet Cat.5 / 5e / 6 kabeli, noņemot ārējo apvalku un atdalot vadus. Ievietojiet katru vadu izvēlētajā RJ45 montāžas caurumā atbilstoši vēlamajai kontaktu shēmai un spiediet, līdz tas nofiksējas korpusā. Pievienojiet D-Sub 15 sieviešu pusi VGA resursdatora saskarnei. Pirms pievienoto iekārtu ieslēgšanas pārbaudiet nepārtrauktību un pareizas kontaktu piešķires.

Ieteikumi

Izmantojiet ekranētu vai neekranētu Cat.5 / 5e / 6 kabeli, kas piemērots jūsu signāla tipam un garumam; ierobežojiet kabeļa posmus un pārbaudiet kontaktu saderību ar pievienotajām ierīcēm. Pirms lietošanas pārbaudiet samontēto savienojumu ar multimetru vai nepārtrauktības testeri, lai nodrošinātu pareizu vadu instalāciju.
