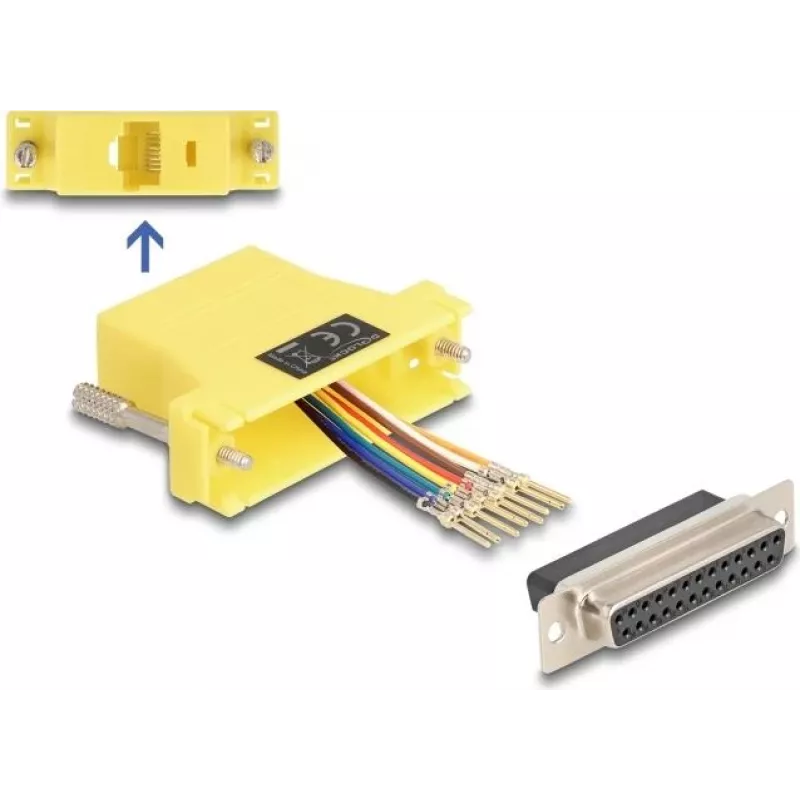

DeLOCK D-Sub 25 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts dzeltens VGA RJ-45

Šis DELOCK adapteris pārveido D-Sub 25 kontaktu ligzdu par RJ45 ligzdu, ļaujot pagarināt seriālo vai VGA saskarni, izmantojot papildu Cat.5 / 5e / 6 kabeli. Korpuss ir dzeltens, un kompaktais montāžas komplekts ietver savienotāja daļas, kas nepieciešamas, lai izveidotu pielāgotu kontaktu izvietojumu, ievietojot un nofiksējot atsevišķus kabeļa vadus savienotājā.

Priekšrocības

Komplekts ļauj individuāli izvietot kontaktus, lai signālus varētu kartēt pēc nepieciešamības. Izmantojot standarta Cat.5 / 5e / 6 kabeli, tiek nodrošināta elastīga kabeļu maršrutēšana un viegla kabeļu pieejamība. Kompaktais korpuss un vienkāršais fiksācijas mehānisms padara montāžu vienkāršu un piemērotu pielāgotām instalācijām.

Piemērots

• D-Sub 25 seriālā vai VGA savienojuma pagarināšanai, izmantojot Cat5/5e/6 kabeli
• Pielāgotai kontaktu kartēšanai vai signālu pārvirzīšanai
• Remontdarbiem uz vietas vai kabeļu montāžai objektā

Galvenās specifikācijas

• Savienotājs A: D-Sub 25 kontaktu, ligzda
• Savienotājs B: RJ45, ligzda
• Saderīgs kabelis: Cat.5 / Cat.5e / Cat.6 (papildaprīkojumā)
• Krāsa: dzeltena
• Ražotājs: DELOCK
• MPN: 67119, EAN: 4043619671199
• Izmēri: 40 mm (P) x 55 mm (D) x 16 mm (A)
• Iepakojums: polimaisiņš, daudzums: 1

Lietošana

Sagatavojiet Cat.5 / 5e / 6 kabeli, noņemot ārējo apvalku un atsedzot atsevišķos vadus. Ievietojiet katru vadu vēlamajā RJ45 tipa adaptera caurumā atbilstoši nepieciešamajam kontaktu izvietojumam, pēc tam spiediet, līdz vads nofiksējas korpusā. Pievienojiet D-Sub 25 pusi attiecīgajai ierīces pieslēgvietai. Pirms montāžas nodošanas pastāvīgā lietošanā pārbaudiet nepārtrauktību un pareizu kontaktu kartējumu ar piemērotiem instrumentiem.

Ieteikumi

Izmantojiet ekranētu kabeli un pareizu zemējumu, ja ir jutīgi video vai seriālie signāli. Pārbaudiet pievienoto ierīču kontaktu shēmas, lai izvairītos no nepareizas vadu savienošanas. Gariem posmiem vai augstfrekvences signāliem izvēlieties Cat.6 kabeli, lai samazinātu šķērsrunas un signāla zudumus.
