DeLOCK D-Sub 25 kontaktu sieviešu uz RJ45 sieviešu montāžas komplekts dzeltens VGA RJ-45

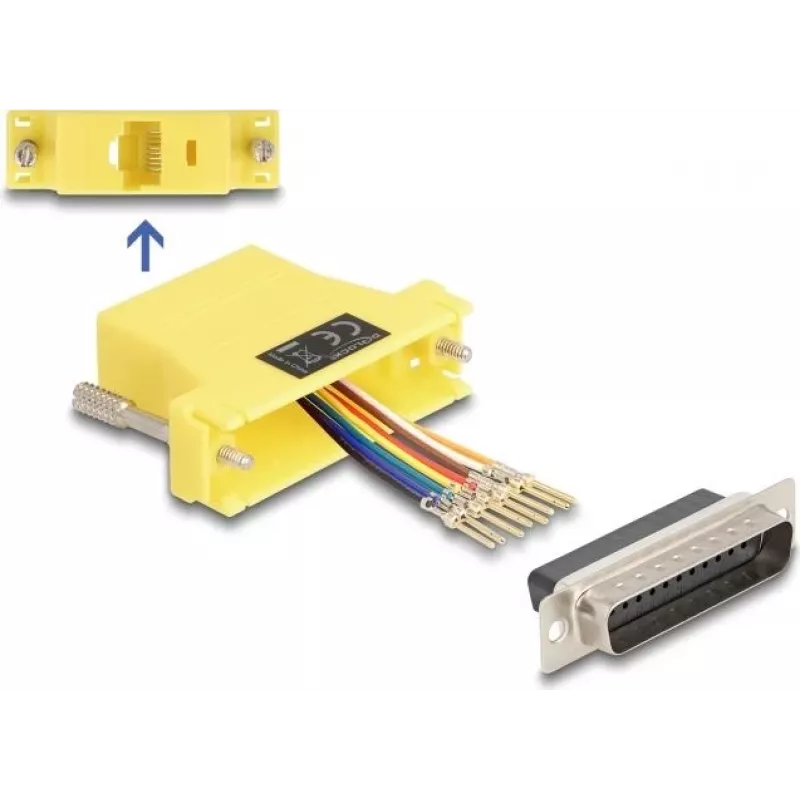

Šis Delock adapteris ļauj paplašināt seriālo saskarni, izmantojot standarta Cat.5 / 5e / 6 kabeli. D-Sub 25 kontaktu sieviešu uz RJ45 sieviešu montāžas komplekts nodrošina VGA resursdatora saskarni un RJ-45 izeju dzeltenā korpusā. Savienotājs ļauj individuāli piešķirt kontaktus, ievietojot kabeļa vadu vēlamajā caurumā un nofiksējot to korpusā, lai nodrošinātu uzticamu savienojumu. Izstrādājuma izmēri: 40 mm (P) x 55 mm (Dz) x 16 mm (A).

Priekšrocības

Montāžas komplekts atbalsta plaši pieejamu Cat.5 / 5e / 6 kabeļu izmantošanu, lai pagarinātu vai pielāgotu D-Sub 25 seriālo saskarni. Iespējama individuāla kontaktu piešķiršana pielāgotai vadu instalācijai. Kompaktais korpuss un RJ45 sieviešu izeja vienkāršo integrāciju sistēmās ar ierobežotu vietu, un krāsu kodēšana uzlabo vizuālo identifikāciju.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• D-Sub 25 seriālā savienojuma pagarināšana vai pārvietošana pa vītā pāra kabeli
• Pielāgota kontaktu izvada instalācija seriālo vai paralēlo signālu maršrutēšanai
• Pagaidu lauka instalācija un ātri remonti, izmantojot standarta RJ45 savienotājkabeli
• Lietojumprogrammas, kurās nepieciešami kompakti adaptera moduļi ar redzamu krāsu kodēšanu

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67116
• EAN: 4043619671168
• Savienotājs A: D-Sub 25 kontaktu sieviešu (VGA resursdatora saskarne)
• Savienotājs B: RJ45 sieviešu
• Atbalstītie kabeļu tipi: Cat.5 / 5e / 6
• Krāsa: dzeltena
• Izmēri: 40 x 55 x 16 mm (P x Dz x A)

Kā lietot

Sagatavojiet Cat.5 / 5e / 6 kabeli, noņemot ārējo apvalku un atdalot atsevišķos vadus. Ievietojiet katru vadu izvēlētajā D-Sub 25 savienotāja caurumā atbilstoši nepieciešamajai kontaktu piešķiršanai. Iespiediet vadu vietā, līdz tas nofiksējas korpusā. Pēc instalācijas nostipriniet samontēto savienotāju ierīcē vai panelī un pievienojiet atbilstošu RJ45 kabeli RJ-45 sieviešu izejā, lai pabeigtu savienojumu.

Ieteikumi

Lai nodrošinātu uzticamu signāla pārraidi, attiecīgā gadījumā izmantojiet ekranētu vai augstas kvalitātes Cat.5e / Cat.6 kabeli un pirms pievienoto iekārtu ieslēgšanas pārbaudiet kontaktu piešķiršanu. Pārliecinieties, ka vadi ir pilnībā ievietoti un nofiksēti, lai izvairītos no periodiskiem savienojumiem.
