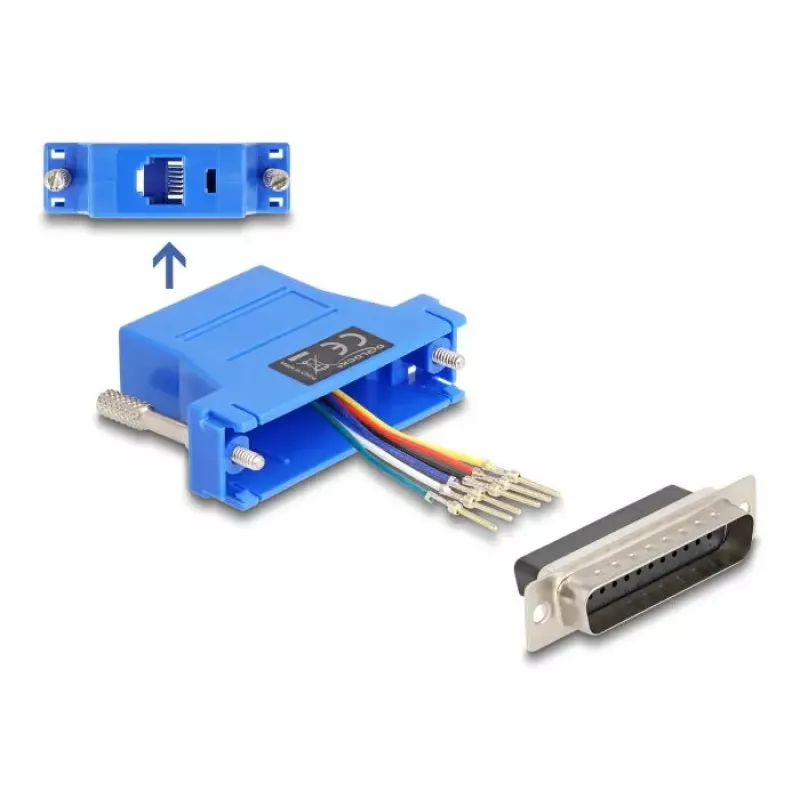

DELOCK D-Sub 25 kontaktu tēviņa uz RJ12 mātītes montāžas komplekts, zils

DELOCK montāžas komplekts, lai izveidotu kabeli ar D-Sub 25 kontaktu tēviņa savienotāju vienā galā un RJ12 mātītes savienotāju otrā galā. Šis komplekts ļauj pārveidot D-Sub 25 seriālo saskarni uz RJ12 savienojumu, nodrošinot seriālo vai perifērijas savienojumu pagarināšanu, izmantojot telefona/ISDN vai RJ12 kabeli. Zilajā korpusā ir maināmas kontaktu pozīcijas, tāpēc D-Sub 25 vadu izvietojumu var individuāli piešķirt, lai atbilstu vajadzīgajam kontaktu izkārtojumam. Kontakti ar nelielu klikšķi iespiežas D-Sub korpusā, nodrošinot drošu un uzticamu kontaktu lietošanas laikā.

Priekšrocības

DELOCK D-Sub 25 tēviņa uz RJ12 mātītes montāžas komplekts nodrošina elastību pielāgotu kabeļu izveidei un remonta darbiem. Individuāla D-Sub kontaktu piešķiršana ļauj pielāgot vadu izvietojumu dažādiem seriālajiem vai perifērijas protokoliem bez nepieciešamības pēc pastāvīgi savienota adaptera. Iespraužamo kontaktu dizains vienkāršo montāžu un samazina vaļīgu savienojumu risku, savukārt kompaktais zilais korpuss ir piemērots ierobežotām uzstādīšanas vietām. Komplekta pieeja ļauj veikt terminēšanu uz vietas un ātru bojāto savienotāju nomaiņu.

Piemērots

• Pielāgotu seriālo kabeļu komplektiem, kur D-Sub 25 jāpārveido par RJ12
• Remontam un lauka apkalpošanai iekārtām, kas izmanto D-Sub 25 uz RJ12 saskarnes
• Seriālo vai perifērijas savienojumu pagarināšanai, izmantojot telefona/ISDN vai RJ12 kabeļus
• Prototipēšanai un dažādu kontaktu izkārtojumu testēšanai vecākām iekārtām

Galvenās specifikācijas

• Savienotājs 1: D-Sub 25 kontaktu, tēviņš, konfigurējamas kontaktu pozīcijas
• Savienotājs 2: RJ12, mātīte
• Korpusa krāsa: zila
• Ietver komponentus vienam samontētam kabeļa galam
• Piemērots telefona/ISDN/RJ12 kabeļu lietošanai un seriālo/perifērijas signālu maršrutēšanai

Kā lietot

Sagatavojiet kabeli, noņemot izolāciju un sakārtojot vadus atbilstoši vēlamajam kontaktu izkārtojumam. Ievietojiet atsevišķus kontaktus D-Sub 25 korpusā vajadzīgajās pozīcijās, līdz tie ar klikšķi nofiksējas. Terminējiet otru galu pie RJ12 mātītes moduļa, ievērojot RJ12 kontaktu secību. Pirms pievienošanas iekārtai pārbaudiet nepārtrauktību un pareizu vadu savienojumu ar multimetru vai kabeļu testeri. Nodrošiniet, lai samontētie savienotāji būtu ievietoti un nostiprināti, izvairoties no slodzes uz kontaktiem.

Ieteikumi

Pirms galīgās uzstādīšanas pārbaudiet mērķa ierīces kontaktu izkārtojumu un signālu piešķiri, lai novērstu neatbilstības. Izmantojiet lietojumam atbilstošus kabeļu tipus un izvairieties no pārmērīgas locīšanas savienotāja tuvumā. Pirms darbības ar strāvu pārbaudiet samontētā savienojuma nepārtrauktību un pareizu signālu maršrutēšanu.
