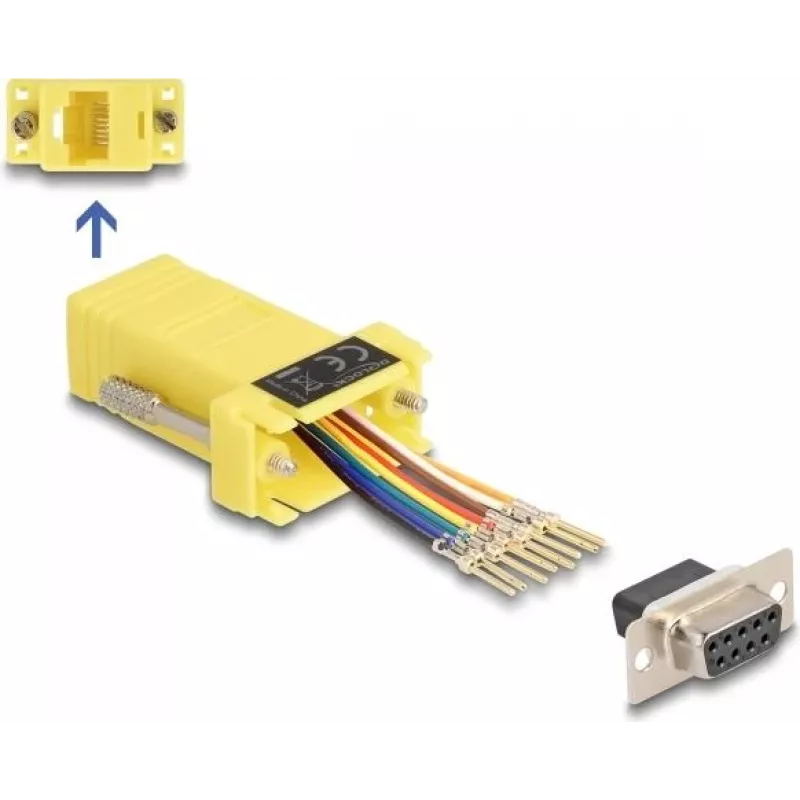

DeLOCK D-Sub 9 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts dzeltens VGA RJ-45

DeLOCK D-Sub 9 kontaktu ligzdas uz RJ45 ligzdas montāžas komplekts (dzeltens) nodrošina seriālā interfeisa pagarināšanu, izmantojot Cat.5 / 5e / 6 kabeli. Komplektā ietilpst D-Sub 9 kontaktu ligzda, kas savienota ar RJ45 ligzdu, un tas ļauj individuāli piešķirt kontaktus, ievietojot kabeļa vadus vēlamajos savienotāja caurumos un nofiksējot tos korpusā. Kompaktie izmēri padara to piemērotu instalācijām ar ierobežotu vietu.

Priekšrocības

Šis montāžas komplekts ļauj elastīgi izveidot D-Sub 9 interfeisa savienojumu, izmantojot standarta tīkla kabeli, atbalsta individuālu kontaktu piešķiri un neprasa lodēšanu. RJ45–D-Sub risinājums ir kompakts (34 mm × 50 mm × 16 mm) un tiek piegādāts labi pamanāmā dzeltenā korpusā, lai to viegli identificētu.

Piemērots

• RS-232 vai citu seriālo savienojumu pagarināšanai, izmantojot Cat5 / Cat5e / Cat6 kabeli
• Pielāgotai kontaktu izvadei starp D-Sub 9 un RJ45
• Instalācijām ar ierobežotu vietu, kur nepieciešams kompakts adapteris

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67107
• EAN: 4043619671076
• Savienotājs A: D-Sub 9 kontaktu ligzda
• Savienotājs B: RJ45 ligzda
• Krāsa: Dzeltena
• Izmēri (P × D × A): 34 × 50 × 16 mm
• Kabeļa veidi: Cat.5 / Cat.5e / Cat.6 (pēc izvēles)

Lietošana

Sagatavojiet Cat5 / Cat5e / Cat6 kabeli, noņemot ārējo apvalku un atdalot atsevišķos vadus. Ievietojiet katru vadu vēlamajā RJ45 montāžas caurumā atbilstoši izvēlētajai kontaktu shēmai. Kad visi vadi ir novietoti, iespiediet tos korpusā, līdz tie nofiksējas. Pievienojiet D-Sub 9 kontaktu ligzdu mērķa ierīcei un pievienojiet RJ45 kabeli attiecīgajai RJ45 ligzdai.

Ieteikumi

Pirms montāžas pārbaudiet paredzēto kontaktu izvadi un signāla līmeņus (piemēram, RS-232 sprieguma līmeņus). Izmantojiet vītā pāra Cat5/5e/6 kabeli uzticamai signāla pārraidei un, ja iespējams, izmantojiet īsus kabeļus, lai samazinātu traucējumus.
