DeLOCK D-Sub 9 kontaktu ligzda uz RJ45 ligzdu montāžas komplekts sarkans VGA RJ-45

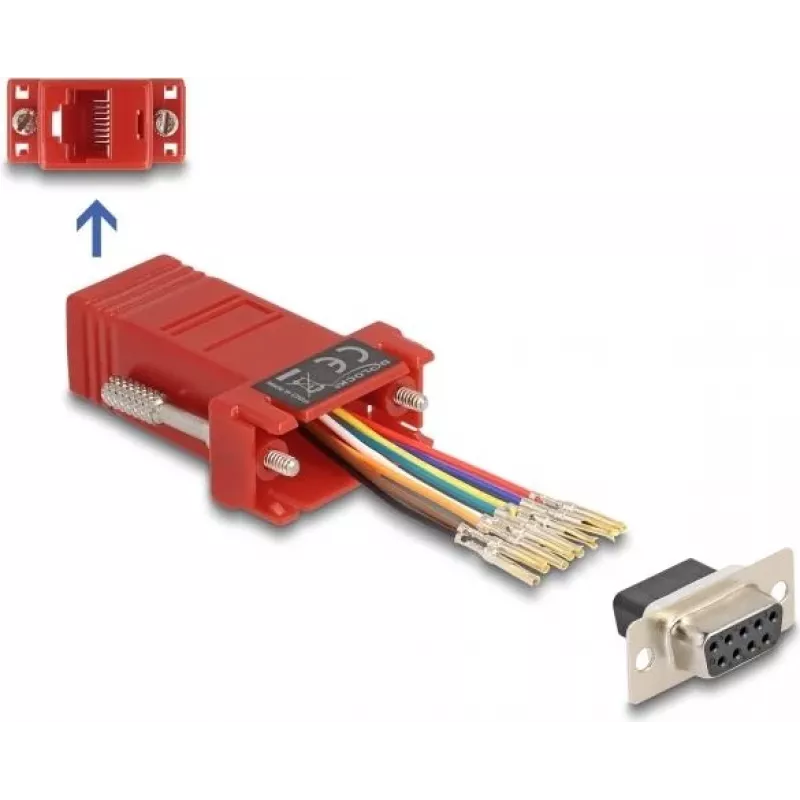

DeLOCK D-Sub 9 kontaktu ligzdas uz RJ45 ligzdu montāžas komplekts (sarkans) pārveido D-Sub 9 kontaktu VGA ligzdas saskarni par RJ45 ligzdas savienotāju, ļaujot seriālo saskarni pagarināt, izmantojot standarta Cat.5 / 5e / 6 kabeli. Kompaktais montāžas komplekts (34 × 50 × 16 mm) paredzēts pielāgotai kontaktu piešķiršanai, ievietojot kabeļa dzīslas vēlamajos savienotāja caurumos un fiksējot tās korpusā.

Priekšrocības

Šis montāžas komplekts nodrošina elastīgu kontaktu piešķiri seriālajiem savienojumiem, izmantojot parastu Ethernet kabeli, atbalsta vienkāršu montāžu bez lodēšanas, fiksējot atsevišķus vadus savienotāja korpusā, un piedāvā vietu taupošu risinājumu D-Sub 9 kontaktu VGA ligzdas saimnieksaskarnes pielāgošanai RJ45 ligzdas izejai. Sarkanais korpuss atvieglo vizuālo identifikāciju.

Piemērots

• Seriālo vai ar VGA saistīto signālu pagarināšanai, izmantojot Cat.5 / 5e / 6 kabeli
• Pielāgotai vadu savienošanai un montāžai uz vietas, kur nepieciešama noteikta kontaktu izvade
• Rūpnieciskām vai AV instalācijām, kur nepieciešami kompakti adapteru risinājumi

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67106
• EAN: 4043619671069
• Savienotājs A: D-Sub 9 kontaktu ligzda (VGA saimnieksaskarne)
• Savienotājs B: RJ45 ligzda (montāžas tips)
• Izmēri (P×D×A): 34 × 50 × 16 mm
• Saderīgs kabelis: Cat.5 / 5e / 6

Lietošana

Atveriet montāžas korpusu, ievietojiet Cat.5 / 5e / 6 kabeļa noņemtos dzīslu galus attiecīgajos RJ45 montāžas caurumos atbilstoši nepieciešamajai kontaktu izvadei un nofiksējiet katru vadu korpusā. Salieciet korpusu no jauna un pievienojiet D-Sub 9 ligzdu VGA saimniekierīcei, kamēr RJ45 ligzda pieņem Ethernet stila kabeli. Pirms pilnīgas izmantošanas pārbaudiet kontaktu piešķiri un signāla nepārtrauktību.

Ieteikumi

Izmantojiet kvalitatīvu Cat.5 / 5e / 6 kabeli un nodrošiniet stiepes atslogošanu, lai garantētu uzticamus savienojumus. Pārbaudiet pielāgoto kontaktu izvadi ar multimetru un ievērojiet aprīkojuma ražotāja signāla un zemējuma prasības, pielāgojot VGA vai seriālās saskarnes.
