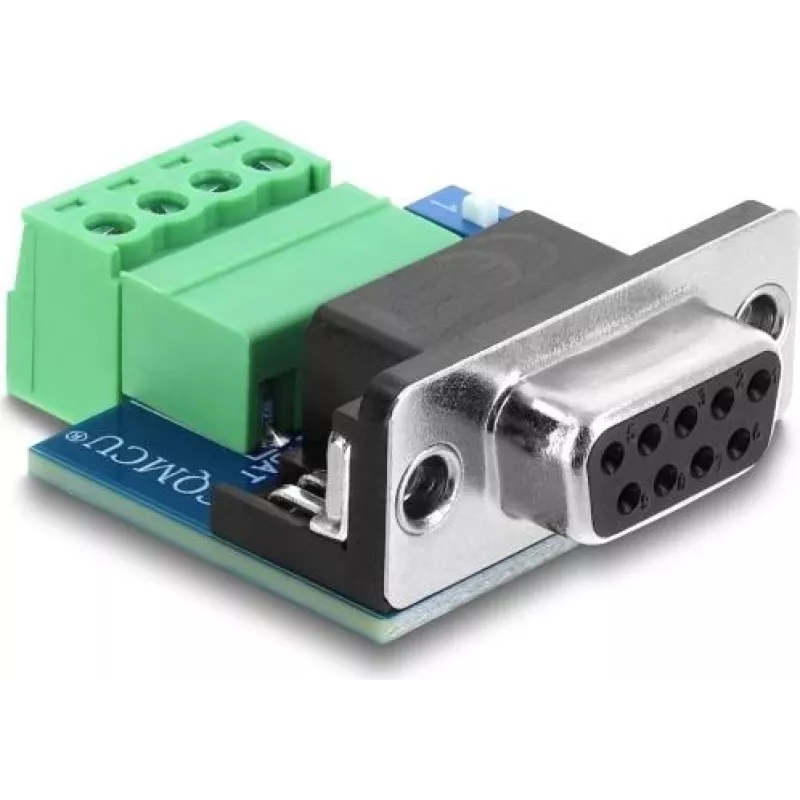

Delock D-Sub 9 kontaktu sieviešu savienotājs uz 4 kontaktu spaiļu bloka adapteris ar DIP slēdzi un 120 omu terminācijas rezistoru CAN / LIN (91294)

Šis Delock adapteris pārveido D-Sub 9 kontaktu sieviešu savienotāju uz 4 kontaktu skrūvju spaiļu bloku, ar DIP slēdzi 120 omu terminācijas rezistora ieslēgšanai/izslēgšanai. Tas ir paredzēts CAN (Controller Area Network) un LIN (Local Interconnect Network) kopņu sistēmām, nodrošinot vienkāršu un uzticamu savienojumu rūpniecības un automobiļu lietojumiem.

Priekšrocības

Vienkārša terminācijas kontrole ar DIP slēdzi; izturīgs skrūvju spaiļu bloks drošai vadu pieslēgšanai; kompakts plastmasas korpuss; atbalsta standarta CAN/LIN pinout.

Piemērots

• CAN/LIN ierīču savienošanai ar D-Sub interfeisu
• Kopņu sistēmu prototipēšanai un testēšanai
• Rūpnieciskajai automatizācijai un automobiļu diagnostikai

Galvenās specifikācijas

• Savienotājs 1: D-Sub 9 kontaktu sieviešu
• Savienotājs 2: 4 kontaktu skrūvju spaiļu bloks
• Terminācijas rezistors: 120 omi (pārslēdzams ar DIP slēdzi)
• Atbalstītās kopņu sistēmas: CAN, LIN
• Korpusa materiāls: Plastmasa
• Krāsa: Melna
• Darba temperatūra: -20 °C līdz 85 °C
• Atbilstība: RoHS, CE

Ieteikumi

Lai nodrošinātu uzticamus CAN/LIN savienojumus, pārliecinieties par pareizu vadu pieslēgšanu: CAN_H pie 7. kontakta, CAN_L pie 2. kontakta, GND pie 3. kontakta, V+ pie 9. kontakta.
