DeLOCK D-Sub 9 kontaktu spraudnis uz spaiļu bloku DIN sliedei platums 51 mm dziļums 58 mm augstums 30 mm

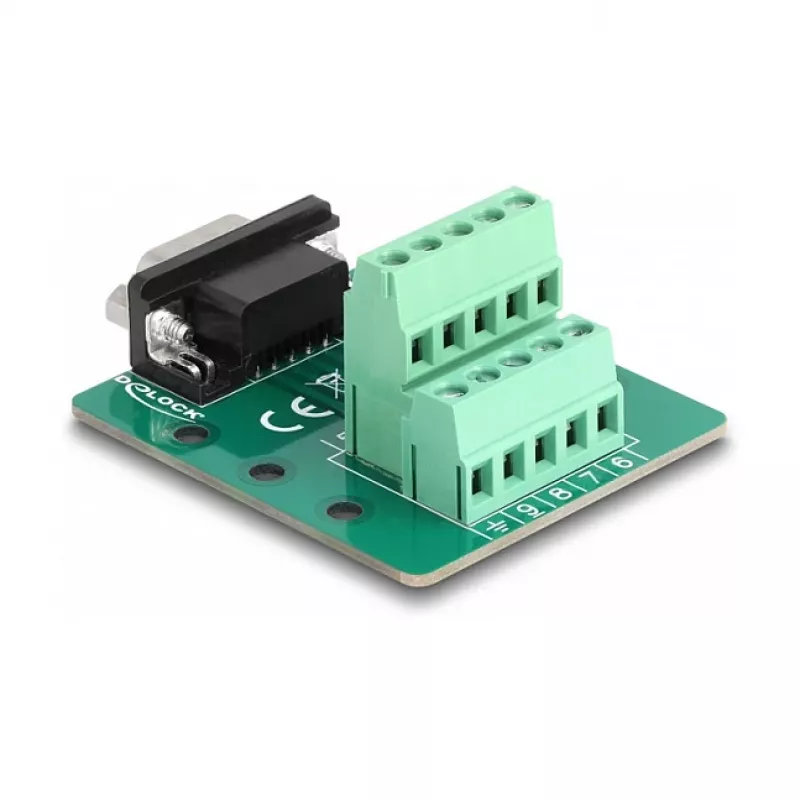

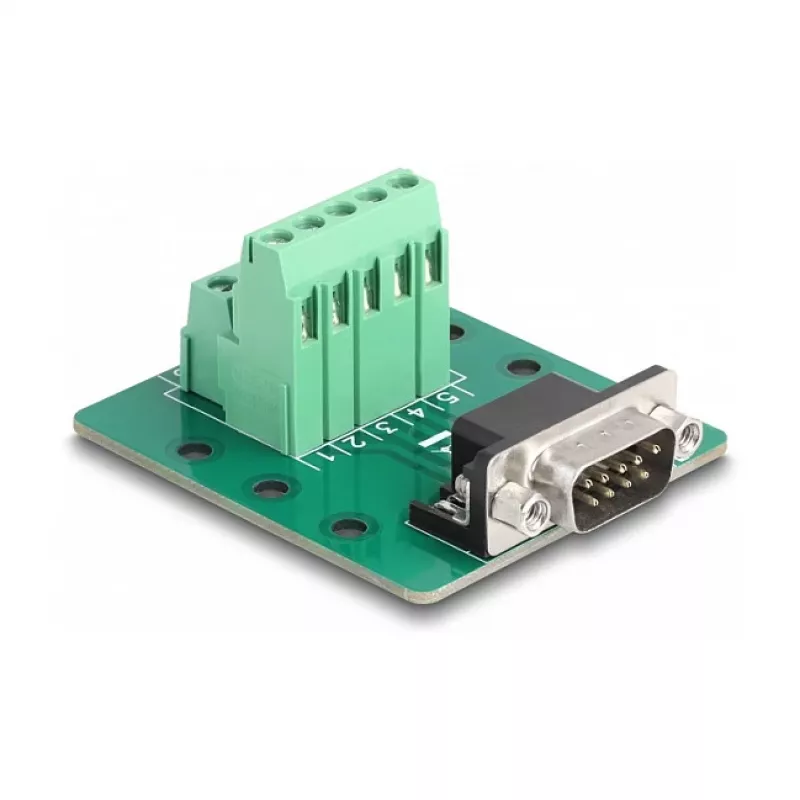

DeLOCK D-Sub 9 kontaktu spraudnis uz spaiļu bloku ir pārveidotājs, kas pārveido D-Sub 9 kontaktu spraudni uz noņemamu spaiļu bloku vadu ar atdalītiem galiem pievienošanai. Tas ir paredzēts montāžai uz DIN sliedēm, un tam ir kompakts zaļš korpuss ar izmēriem 51 mm (platums) × 58 mm (dziļums) × 30 mm (augstums).

Priekšrocības

Pārveidotājs nodrošina drošu, bezlodēšanas savienojumu starp D-Sub 9 signāliem un atsevišķiem vijumvadiem vai cietajiem vadiem. Komplektā iekļautie DIN sliedes montāžas klipši nodrošina ērtu uzstādīšanu uz 15 mm vai 35 mm sliedēm. Kompaktā forma ietaupa vietu panelī, un zaļais korpuss nodrošina vizuālu atpazīstamību.

Piemērots

• D-Sub 9 signāla līniju pieslēgšanai lauka vadiem
• Rūpnieciskiem vadības skapjiem un automatizācijas iekārtām
• Prototipēšanai un testa iestatījumiem, kur nepieciešamas noņemamas vadu galotnes
• Vidēm, kur nepieciešama DIN sliedes montāža (15 mm vai 35 mm)

Galvenās specifikācijas

• Savienotāja tips: D-Sub 9 kontaktu spraudnis uz spaiļu bloku

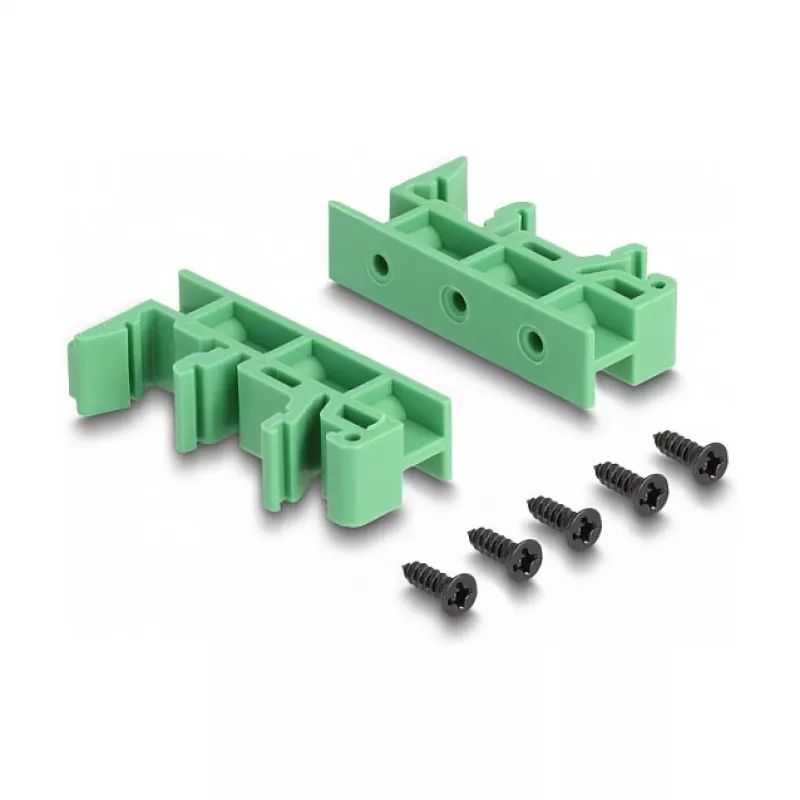

• Montāža: DIN sliede (komplektā klipši 15 mm un 35 mm)
• Izmēri: 51 mm (Pl) × 58 mm (Dz) × 30 mm (A)
• Produkta krāsa: Zaļa
• Zīmols: DELOCK, MPN: 66907, EAN: 4043619669073

Kā lietot

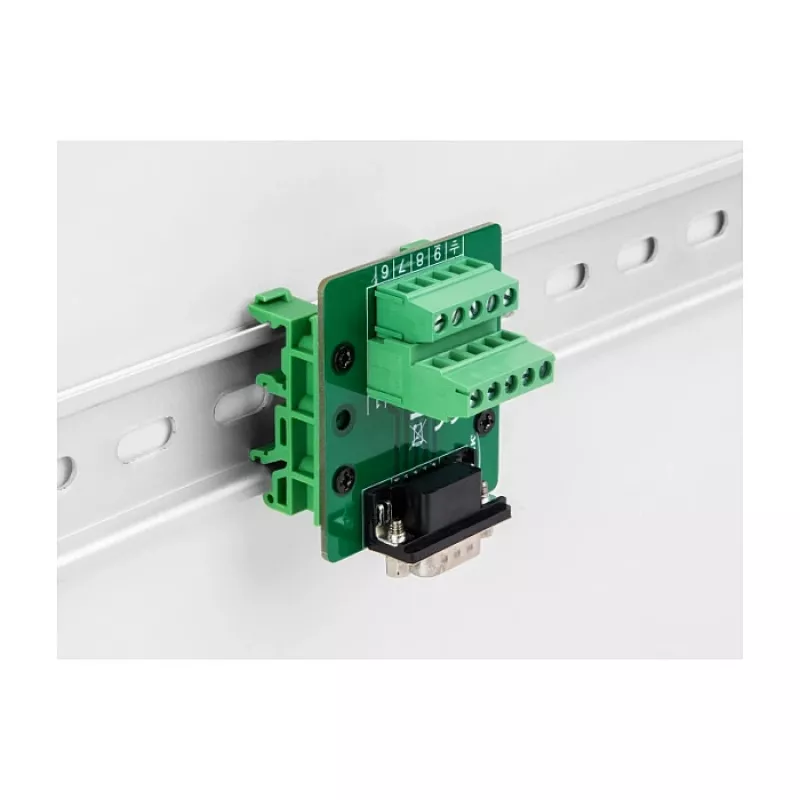

Piestipriniet komplektā iekļautos klipšus pārveidotājam un nofiksējiet to uz saderīgas 15 mm vai 35 mm DIN sliedes. Noņemiet izolāciju no vadu galiem līdz atbilstošam garumam, ievietojiet vadītājus spaiļu bloka pozīcijās, kas atbilst D-Sub spraudņa izvietojumam, un nostipriniet tos saskaņā ar spaiļu bloka stiprināšanas metodi. Pievienojiet D-Sub 9 kontaktu spraudni savienotājam ierīcē, lai pabeigtu ķēdi.

Ieteikumi

Pirms uzstādīšanas pārbaudiet spaiļu bloka tipam piemēroto vadu šķērsgriezumu un spaiļu pievilkšanas griezes momentu; pārliecinieties, ka ķēdēm ir atvienota strāva, veicot vadu pievienošanu, lai novērstu bojājumus vai traumas.
