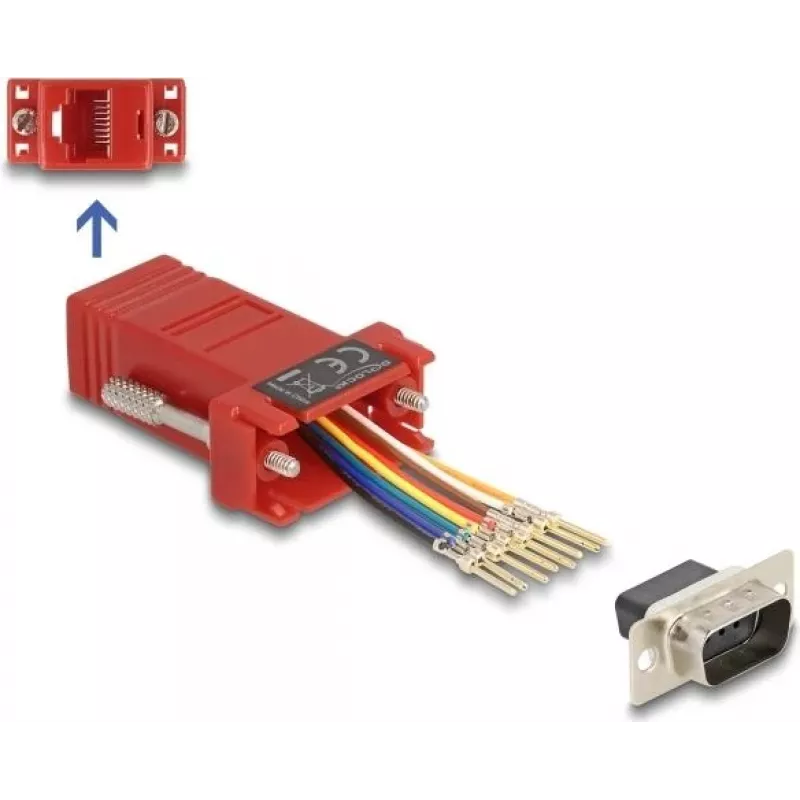

DeLOCK D-Sub 9 kontaktu vīrišķais–RJ45 sievišķā montāžas komplekts sarkanā krāsā VGA–RJ45

Šis DeLOCK adapteris pārveido D-Sub 9 (vīrišķo) seriālo saskarni uz RJ45 (sievišķo) savienotāju, izmantojot Cat.5/5e/6 kabeli. Montāžas komplekts ļauj lietotājam individuāli definēt kontaktu izvietojumu, ievietojot kabeļa vadus vēlamajos RJ45 korpusa caurumos un nofiksējot tos vietā. Ierīcei ir VGA stila D-Sub 9 vīrišķā resursdatora saskarne un viena RJ45 sievišķā izeja, un tā ir pieejama kompaktā sarkanā korpusā, kura izmēri ir 34 mm (P) × 50 mm (D) × 16 mm (A).

Priekšrocības

Komplekts nodrošina elastīgu seriālās saskarnes pagarināšanu, izmantojot standarta tīkla kabeļus, un atbalsta pielāgotus kontaktu izvietojumus. Tā kompaktais dizains un vienkāršā iespraužamā montāža padara to piemērotu lauka modifikācijām un šaurām uzstādīšanas vietām. Produkts ir viegls un iepakots polietilēna maisiņā ērtai uzglabāšanai un transportēšanai.

Piemērots

• RS-232/seriālo savienojumu pagarināšanai pa Cat5/5e/6 kabeļiem
• Pielāgotām kontaktu izvietojuma konfigurācijām seriālajām ierīcēm
• Lauka remontam un kabeļu montāžai uz vietas
• Kompaktām instalācijām, kur ir ierobežota vieta

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67103
• EAN: 4043619671038
• 1. savienotājs: D-Sub 9 kontaktu (vīrišķais, VGA stila)
• 2. savienotājs: RJ45 (sievišķais, montāžas korpuss)
• Kabeļa tips: Cat.5 / 5e / 6 (nodrošina lietotājs)
• Izmēri: 34 × 50 × 16 mm (P × D × A)
• Krāsa: Sarkana
• Iepakojums: Polietilēna maisiņš
• Izgatavots: Ķīnā

Kā lietot

Sagatavojiet Cat.5/5e/6 kabeli, noņemot ārējo apvalku un atsedzot atsevišķos vadus. Ievietojiet katru vadu vēlamajā RJ45 montāžas korpusa caurumā atbilstoši nepieciešamajam kontaktu izvietojumam. Kad visi vadi ir novietoti, stingri piespiediet tos, lai kontakti nofiksētos korpusā. Pievienojiet D-Sub 9 vīrišķo savienotāju seriālajai resursdatora ierīcei, bet samontēto RJ45 – attālinātajam kabelim; pirms lietošanas pārbaudiet nepārtrauktību un pareizu kontaktu izvietojumu.

Ieteikumi

Uzticamai seriālajai komunikācijai izmantojiet kvalitatīvu Cat.5e vai Cat.6 kabeli un pārbaudiet kontaktu izvietojumu ar multimetru vai kabeļu testeri. Izvairieties no kabeļa novietošanas paralēli augstsprieguma līnijām un nodrošiniet drošu stiepes atvieglojumu, lai novērstu vadu izraušanu no RJ45 korpusa.
