DeLOCK D-Sub 9 kontaktu vīrišķais savienotājs uz RJ45 ligzdu montāžas komplekts balts VGA RJ-45

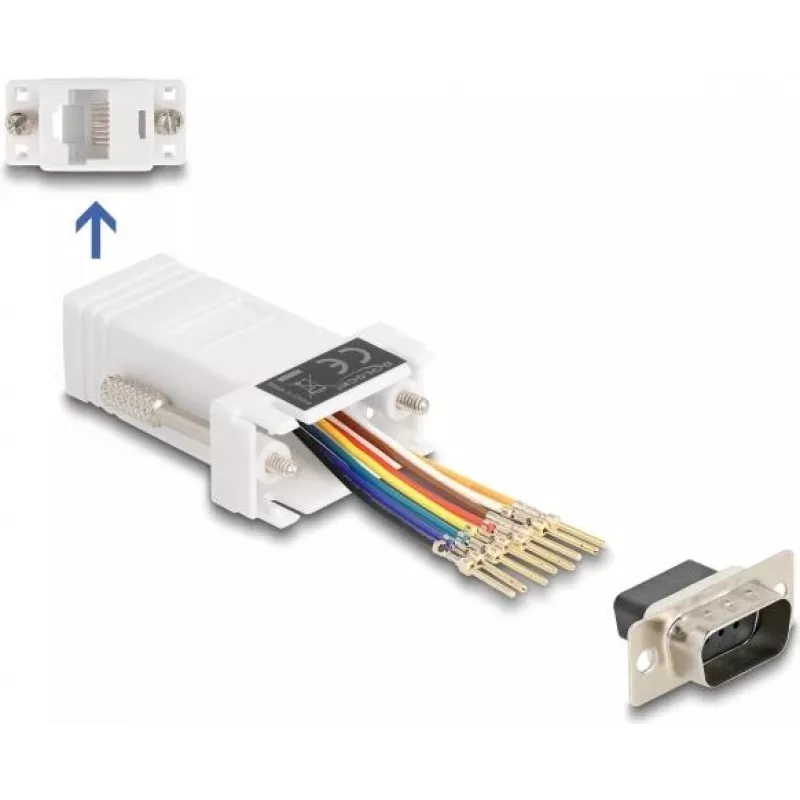

Šis DeLOCK adapteris pārveido D-Sub 9 kontaktu vīrišķo (VGA stila) savienojumu par RJ45 ligzdu, ļaujot seriālo saskarni pagarināt, izmantojot Cat.5 / 5e / 6 kabeli. Kompaktais montāžas komplekts ir baltā korpusā un paredzēts lietojumiem, kur nepieciešama individuāla kontaktu izvade; kabeļa dzīsla tiek ievietota vēlamajā RJ45 savienotāja caurumā un nofiksēta korpusā.

Priekšrocības

Montāžas komplekts atbalsta elastīgu kontaktu izvadi pa standarta Ethernet kabeļu tipiem (Cat.5 / 5e / 6), ļaujot izveidot pielāgotu seriālo vadu savienojumu. Tā mazie izmēri (34 × 50 × 16 mm) un vienkāršā mehāniskā fiksācija nodrošina ātru uzstādīšanu. Adapterim ir VGA stila D-Sub 9 kontaktu vīrišķā resursdatora saskarne un RJ45 ligzdas izeja, kas piemērota lietošanai, kur nepieciešams kompakts, uz kabeļa balstīts seriālais pagarinājums.

Piemērots

• RS-232 vai citu seriālo savienojumu pagarināšanai pa Cat.5 / 5e / 6 kabeli
• Pielāgotai kontaktu kartēšanai attālinātām seriālajām ierīcēm
• Kompaktām instalācijām, kur ir ierobežota vieta

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67102
• Tips: D-Sub 9 kontaktu vīrišķais savienotājs uz RJ45 ligzdu montāžas komplekts
• Krāsa: Balta
• Izmēri: 34 mm (P) × 50 mm (D) × 16 mm (A)
• Savienotājs: D-Sub 9 kontaktu (vīrišķais) uz RJ45 (ligzda)
• Atbalstītie kabeļu tipi: Cat.5 / Cat.5e / Cat.6
• Izcelsmes valsts: Ražots Ķīnā

Lietošana

Ievietojiet Cat.5 / 5e / 6 kabeļa dzīslas atbilstošajos RJ45 ligzdas savienotāja caurumos saskaņā ar vēlamo kontaktu izvadi. Iespiediet katru dzīslu caurumā, līdz tā nofiksējas korpusā. Pievienojiet D-Sub 9 kontaktu vīrišķo savienotāju resursdatora ierīcei. Pirms savienojuma nodošanas ekspluatācijā pārbaudiet kontaktu karti un signāla nepārtrauktību.

Ieteikumi

Izvēlieties kabeļa tipu atbilstoši signāla un attāluma prasībām (Cat.5e vai Cat.6 labākai veiktspējai). Apstipriniet kontaktu izvadi ar ierīces dokumentāciju un pēc montāžas pārbaudiet nepārtrauktību ar multimetru vai kabeļu testeri.
