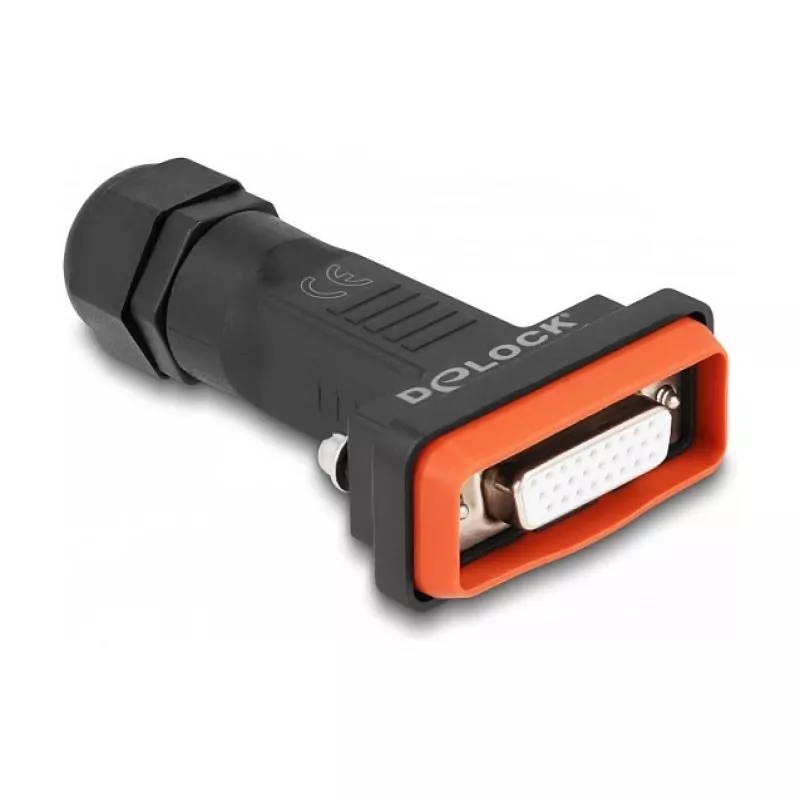

DeLOCK D-Sub HD 26 kontaktu sievišķais savienotājs IP67 ūdensizturīgs melns oranžs

DeLOCK D-Sub HD 26 kontaktu sievišķais savienotājs ar IP67 ūdensizturīgu korpusu ir paredzēts lodēšanas montāžai un kabeļu montāžai rūpnieciskos un vadības skapju apstākļos. Savienotājs nodrošina 26 lodēšanas tapas un blīvētu korpusu, lai aizsargātu pielodētos kabeļu savienojumus no putekļiem un ūdens. Produkts tiek piegādāts melnā un oranžā krāsā, un tā aptuvenie izmēri ir 80 mm (platums) × 49 mm (dziļums) × 22 mm (augstums).

Priekšrocības

IP67 novērtējuma korpuss nodrošina aizsardzību pret putekļu iekļūšanu un īslaicīgu iegremdēšanu ūdenī, palielinot savienojumu uzticamību skarbos vai mitros apstākļos. Konstrukcija ļauj veikt vienkāršu lodēšanas montāžu: kabeļu vadus var izvadīt caur korpusu un pielodēt tieši pie D-Sub kontaktiem, pēc tam pielodēto kabeli un savienotāju kopā ievieto korpusā, nodrošinot drošu blīvējumu. Kompaktie izmēri padara to piemērotu uzstādīšanai sadales skapjos un citās ierobežotās telpās.

Piemērots

• Rūpnieciskajām iekārtām un mašīnām
• Sadales skapjiem un vadības paneļiem
• Vidēm, kur nepieciešami pret putekļiem un ūdeni izturīgi kabeļu savienojumi
• Kabeļu montāžas un individuāliem vadu projektiem, izmantojot D-Sub HD 26 kontaktus

Galvenās specifikācijas

• Savienotājs: D-Sub HD 26 kontakti (26 lodēšanas tapas)
• Aizsardzības pakāpe: IP67 (ūdensizturīgs, putekļu necaurlaidīgs)
• Krāsa: Melna, Oranža
• Izmēri (aptuveni): 80 mm × 49 mm × 22 mm (P × D × A)
• Zīmols / MPN: DELOCK / 87809
• EAN: 4043619878093

Lietošana

Izvelciet kabeļa vadus caur ūdensizturīgā korpusa atveri un pielodējiet katru vadu pie atbilstošajiem D-Sub kontaktiem, ievērojot jūsu lietojumam nepieciešamo spraudņa izvietojumu. Pēc lodēšanas ievietojiet salikto savienotāja mezglu korpusā un nostipriniet to tā, lai korpusa blīvējums noslēdzas ap kabeli un savienotāju. Pirms mezgla uzstādīšanas sadales skapī vai iekārtā pārliecinieties, ka korpuss ir pareizi pievilkts, lai saglabātu IP67 aizsardzību.

Ieteikumi

Lai nodrošinātu drošu blīvējumu, pārbaudiet, vai kabeļa ārējais diametrs un apvalka stāvoklis atbilst korpusa kabeļa blīvējuma specifikācijai. Pēc montāžas un pirms savienotāja pakļaušanas mitriem apstākļiem veiciet nepārtrauktības un izolācijas pārbaudi. Izmantojiet atbilstošu stiepes samazināšanu un izvairieties no asiem līkumiem kabeļa izejas vietā, lai saglabātu ilgtermiņa uzticamību.
