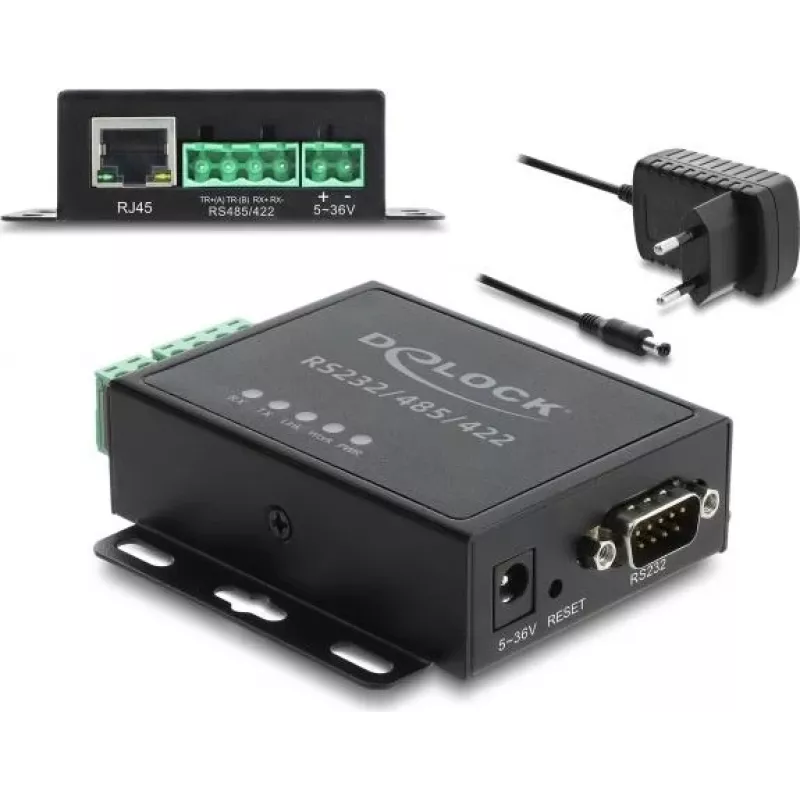

Delock Ethernet LAN pārveidotājs uz RS-232/RS-485/RS-422 un Modbus RTU/TCP vārteja ar 1.5 kV izolāciju

Vecās sērijporta ierīces, piemēram, RS-232, RS-485 un RS-422 iekārtas, bieži vien trūkst tīkla savienojamības, padarot attālo uzraudzību un integrāciju mūsdienu IP bāzētās sistēmās sarežģītu. Delock 63004 risina šo problēmu, savienojot sērijas interfeisus ar Ethernet, nodrošinot netraucētu saziņu LAN vai internetā. Tas darbojas arī kā Modbus vārteja, pārveidojot starp Modbus RTU un Modbus TCP, kas ir būtiski rūpnieciskajai automatizācijai un ēku pārvaldības sistēmām. Ar 1.5 kV izolāciju starp Ethernet un sērijas portiem tas aizsargā jūsu aprīkojumu no zemes cilpām un sprieguma pārspriegumiem, nodrošinot uzticamu darbību skarbos apstākļos.

Kam tas paredzēts

Šis pārveidotājs ir ideāli piemērots sistēmu integratoriem, rūpnieciskās automatizācijas inženieriem un IT speciālistiem, kuriem nepieciešams savienot vecās sērijporta ierīces (piemēram, PLC, sensorus, skaitītājus vai svītrkodu skenerus) ar Ethernet tīklu. Tas ir piemērots arī ēku automatizācijai, enerģijas pārvaldībai un jebkurai lietojumprogrammai, kas prasa Modbus protokola konvertēšanu.

Galvenās funkcijas

• Pārveido starp Ethernet un RS-232/RS-485/RS-422 sērijas interfeisiem
• Atbalsta Modbus RTU uz Modbus TCP vārtejas funkcionalitāti
• 1.5 kV izolācija starp Ethernet un sērijas portiem pārsprieguma aizsardzībai
• Plašs darba temperatūras diapazons no -40 °C līdz 85 °C
• Metāla korpuss izturībai, ar DIN sliedes un sienas montāžas iespējām
• Konfigurējams, izmantojot tīmekļa saskarni vai Windows utilītu

Specifikācijas

• Ethernet interfeiss: 1 x RJ45 (10/100/1000 Mbps)
• Sērijas interfeiss: 1 x 5 kontaktu spaiļu bloks (RS-232/RS-485/RS-422)
• Sērijas datu pārraides ātrums: 300 bps līdz 230.4 Kbps
• Atbalstītie protokoli: Modbus TCP, Modbus RTU (caur TCP/IP), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Darba režīmi: TCP Server, TCP Client, UDP, Real COM Driver, Pair Connection, Modbus Gateway
• Barošanas ieeja: 9 - 48 V DC caur 5.5 x 2.1 mm DC ligzdu
• Enerģijas patēriņš: maks. 1.5 W
• ESD aizsardzība: 15 kV uz sērijas portiem
• LED indikatori: Power, LAN Link/Activity, Serial TX/RX
• Korpusa materiāls: metāls
• Darba temperatūra: -40 °C līdz 85 °C
• Montāža: DIN sliede vai sienas montāža

Padomi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ekranētu Ethernet kabeli un nodrošiniet pareizu zemējumu. Savienojot RS-485 ierīces, pievērsiet uzmanību terminācijas un nobīdes rezistoriem, ja nepieciešams. Plašais barošanas sprieguma diapazons ļauj elastīgi integrēt esošajās līdzstrāvas barošanas sistēmās.
