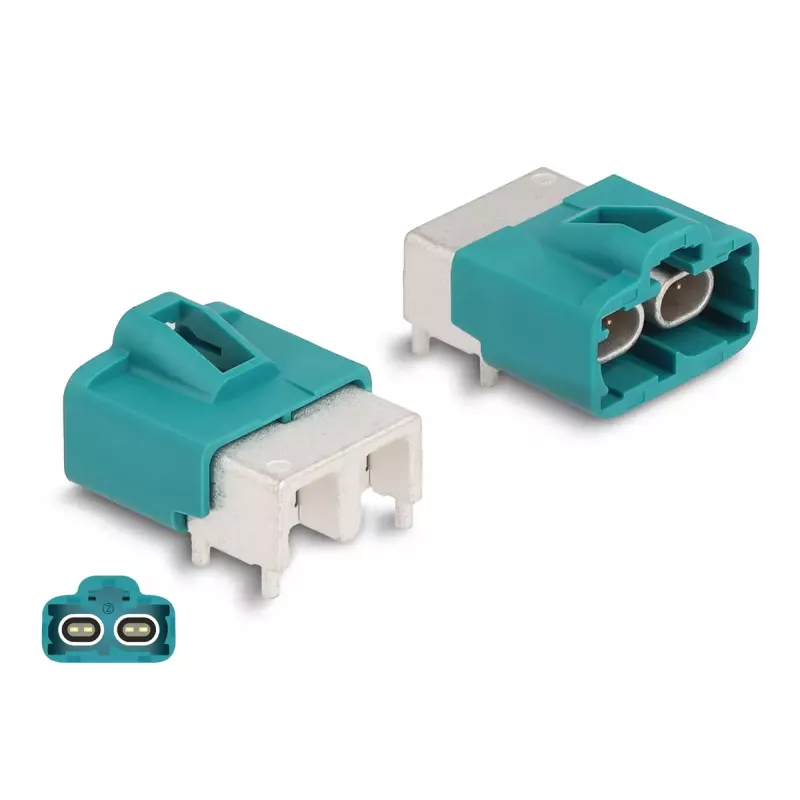

DeLOCK HDMTD dubultspraudnis, leņķveida, priekš PCB

DeLOCK HDMTD dubultspraudnis, leņķveida, priekš PCB ir kompakts savienotājs, kas paredzēts elektroniskiem montāžas mezgliem, tostarp lietošanai transportlīdzekļos. Ar kopējiem izmēriem 14 mm platumā, 22 mm dziļumā un 8 mm augstumā, un zilā un sudrabainā apdarē, šis leņķveida uz PCB montējamais savienotājs ir paredzēts instalācijām, kur ir ierobežota vieta un nepieciešams zema profila, taisnleņķa savienojums.

Priekšrocības

Leņķveida dizains ļauj vieglāk izvietot un savienot pārpildītās iespiedshēmu platēs un šauros korpusos. Tā mazais nospiedums (14 × 22 × 8 mm) samazina aizņemto plates laukumu, un krāsu kodētais zilais un sudrabainais izskats palīdz vizuālai identifikācijai montāžas laikā. Piegādāts kā viena vienība polietilēna maisiņā, tas ir gatavs tūlītējai lietošanai prototipēšanā un ražošanā.

Piemērots

Galvenās specifikācijas

Kā lietot

Novietojiet leņķveida savienotāju uz PCB paredzētajā vietā un pielodējiet spailes saskaņā ar plates izkārtojumu un lodēšanas vadlīnijām. Nodrošiniet pareizu orientāciju, lai spraudnis sakristu ar pretējo komponentu vai kabeļiem. Pēc lodēšanas pārbaudiet lodējuma savienojumus attiecībā uz mehānisko stabilitāti un elektrisko nepārtrauktību pirms galīgās montāžas korpusā vai transportlīdzekļa apakšsistēmā.

Ieteikumi

Uzstādot transportlīdzekļa vidē, pārbaudiet saderību ar pretējo savienotāju un nodrošiniet drošu mehānisko fiksāciju, lai samazinātu vibrācijas radīto stresu. Ievērojiet standarta PCB lodēšanas profilus un ražotāja ieteikumus, lai izvairītos no termiskiem bojājumiem montāžas laikā.
