DELOCK kabeļa dzimuma mainītājs SMA Gold – adapteris ar SMA uz SMA savienotājiem, zelta apdare

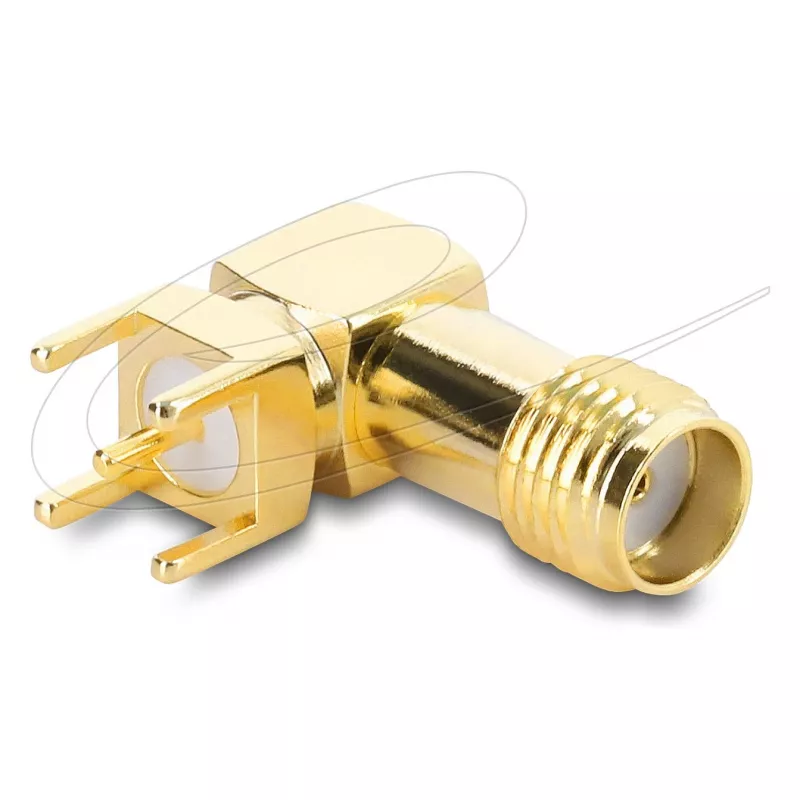

DELOCK kabeļa dzimuma mainītājs SMA Gold – adapteris ar SMA uz SMA savienotājiem, zelta apdare (DELOCK 67410) ir SMA kabeļa dzimuma mainītājs, kas paredzēts divu viena dzimuma SMA savienojumu savienošanai vai savienotāja orientācijas maiņai, nemainot RF signāla veidu. Adapteris apvieno SMA ligzdu ar 90° orientāciju, kas piemērota montāžai caur caurumiem uz shēmu platēm, un nodrošina zelta pārklājumu uz kontaktiem un korpusa, lai samazinātu koroziju un uzturētu uzticamu elektrisko kontaktu norādītajā frekvenču diapazonā.

Priekšrocības

Delock SMA dzimuma mainītājs piedāvā zemu ievades zudumu un nemainīgu 50 omu pretestību stabilai RF veiktspējai līdz 6 GHz. Zeltīti vara kontakti un korpuss uzlabo vadītspēju un izturību pret vides degradāciju. PTFE izolators un VSWR zem 1,5 veicina efektīvu signāla pārraidi. Savienotājs atbalsta vairāk nekā 500 savienošanas ciklu un ietver vairākus lodēšanas punktus drošai PCB stiprināšanai.

Piemērots

• SMA antenu savienojumu labošanai vai pārorientēšanai uz RF iekārtām
• Testa iestatījumiem un laboratorijas mērījumiem, kur nepieciešama dzimuma pārveidošana bez signāla adapteriem
• PCB integrācijai, kur nepieciešama taisnleņķa SMA ligzda kabeļu maršrutēšanai
• Esošo SMA kabeļu montāžu remontam vai pagarināšanai

Galvenās specifikācijas

• Savienotāja tips: SMA ligzda, 90°
• Pretestība: 50 omi
• Frekvenču diapazons: līdz 6 GHz
• VSWR: < 1,5
• Kontaktu materiāls: varš, zeltīts
• Korpuss: varš, zeltīts
• Izolators: PTFE
• Izolācijas pretestība: > 500 MOhm
• Savienošanas cikli: > 500
• Montāžas tips: montāža caur caurumiem ar 5 lodēšanas punktiem
• Krāsa/apdare: zelta

Kā lietot

Uzstādiet SMA ligzdu uz iespiestās shēmas plates, izmantojot lodēšanu caur caurumiem piecos norādītajos lodēšanas punktos, nodrošinot pareizu mehānisko izlīdzināšanu un drošus lodējuma savienojumus. Izmantojiet adapteri, lai savienotu divus viena dzimuma SMA savienotājus vai mainītu savienotāja orientāciju, maršrutējot kabeļus; pārbaudiet, vai abi savienojamie savienotāji atbilst 50 omu sistēmām. Pēc uzstādīšanas pārbaudiet mehānisko stabilitāti un izvairieties no pārmērīga griezes momenta, pievienojot koaksiālos kabeļus, lai novērstu lodējuma savienojumu vai PCB bojājumus.

Ieteikumi

Optimālai RF veiktspējai izmantojiet adapteri norādītajā frekvenču diapazonā (līdz 6 GHz) un nodrošiniet, lai savienojamie savienotāji būtu tīri un bez korozijas. Izvairieties no agresīvu ķīmisku vielu iedarbības un ierobežojiet mehānisko slodzi uz lodējuma savienojumiem. Lietojot uz PCB, ievērojiet standarta lodēšanas praksi un pārbaudiet nepārtrauktību un VSWR kritiskos mērījumu iestatījumos.
