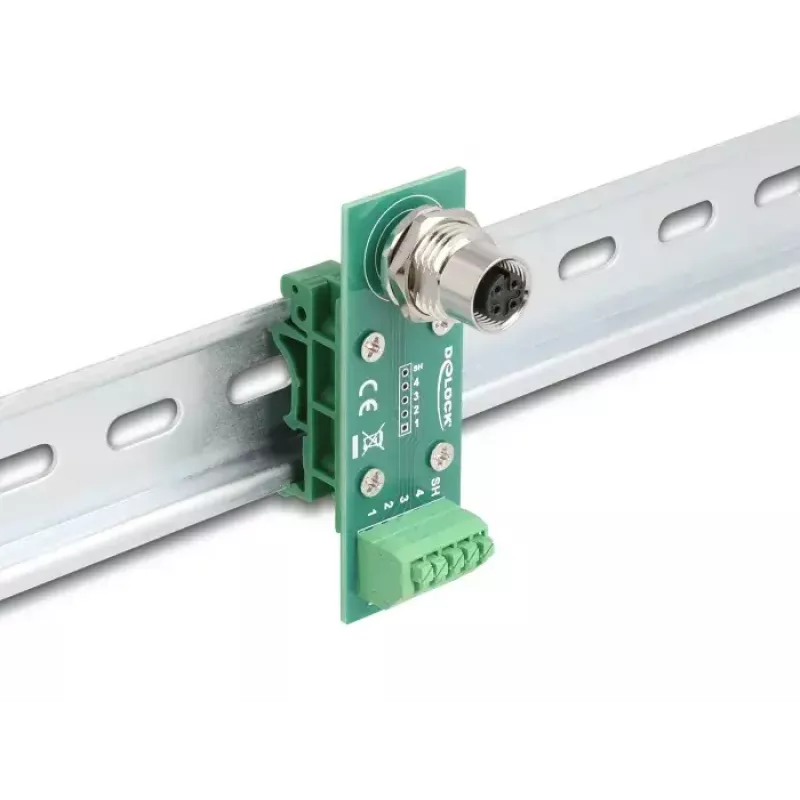

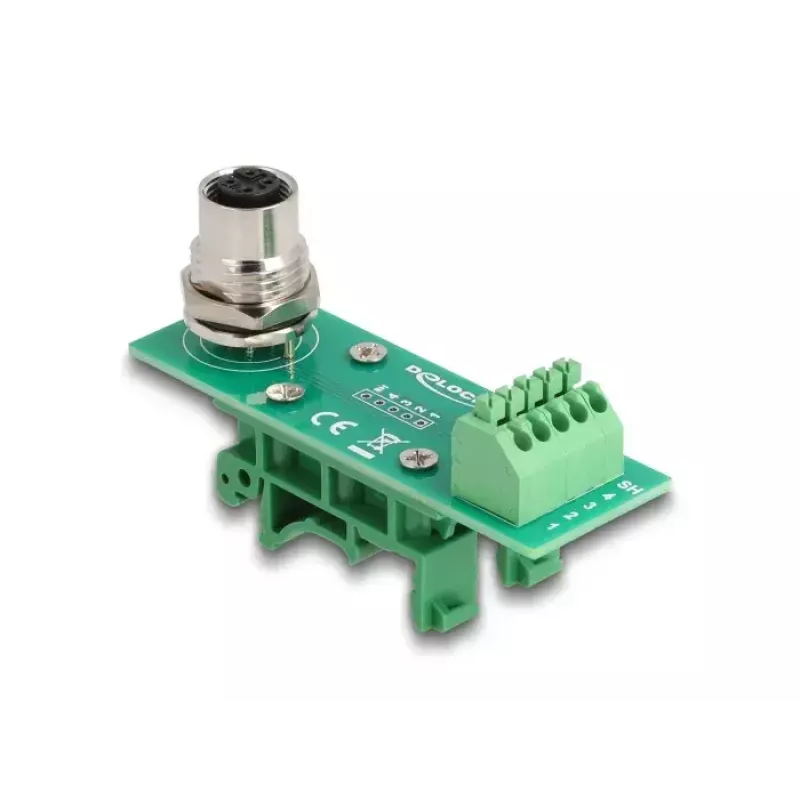

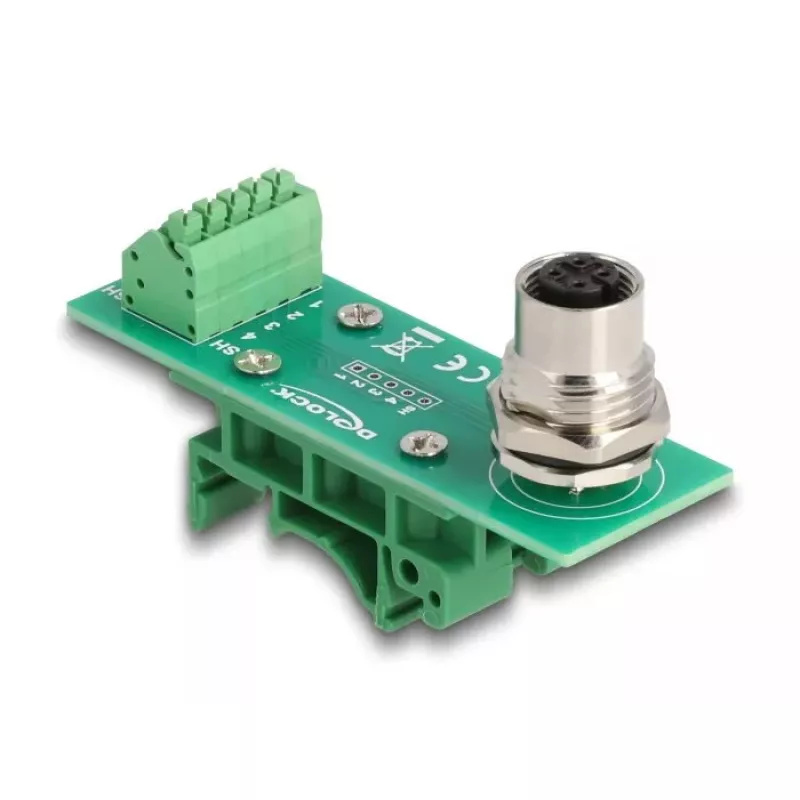

DeLOCK M12 pārejas moduļa adapteris 4 kontaktu A-kodēta sievišķā savienotāja uz 5 kontaktu spaiļu bloku

DeLOCK M12 pārejas moduļa adapteris nodrošina drošu elektrisko savienojumu starp ierīcēm ar M12 savienotājiem un shēmām, kurās izmanto spaiļu bloku. Tam ir 4 kontaktu A‑kodēts sievišķais M12 savienotājs un 5 kontaktu spaiļu bloks, un tas ir paredzēts montāžai uz DIN sliedes. Adapteris ir kompakts (43 mm × 76,2 mm × 25,4 mm) un tiek piegādāts kā viens zaļš mezgls.

Priekšrocības

Adapteris ļauj vienkārši pārveidot M12 4 kontaktu A‑kodētu sievišķo saskarni uz 5 kontaktu spaiļu bloku bez papildu kabeļiem. Tā formas faktors atbalsta vietu taupošu uzstādīšanu uz 15 mm vai 35 mm DIN sliedes, izmantojot komplektā iekļautos stiprinājuma klipšus. Produkts ir paredzēts rūpnieciskām un automatizācijas vidēm, kur nepieciešams uzticams, fiksēts savienojums starp sensoru, izpildmehānismu vai vadības vadiem un spaiļu bloka vadiem.

Piemērots

• Rūpnieciskās automatizācijas iekārtām, kurām nepieciešami M12 uz spaiļu bloka savienojumi
• Ēku automatizācijas sistēmām un vadības skapjiem
• Sensoriem un izpildmehānismiem ar 4 kontaktu A‑kodētiem M12 savienotājiem
• Lauka vadu integrācijai uz DIN sliedēm (15 mm vai 35 mm)

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 60658
• EAN: 4043619606580
• Savienotājs: 4 kontaktu A‑kodēts sievišķais M12 uz 5 kontaktu spaiļu bloku
• Montāža: DIN sliede (15 mm vai 35 mm) ar komplektā iekļautajiem klipšiem
• Izmēri (P × D × A): 43 mm × 76,2 mm × 25,4 mm
• Krāsa: Zaļa
• Daudzums: 1 gab.

Kā lietot

Uzstādiet adapteri uz 15 mm vai 35 mm DIN sliedes, izmantojot pievienotos klipšus. Pievienojiet ierīces kabeli ar 4 kontaktu A‑kodētu sievišķo M12 savienotāju adapterim. Ievietojiet noņemtos vadus attiecīgajos 5 kontaktu spaiļu bloka spailēs un nostipriniet tos saskaņā ar spaiļu pievilkšanas norādījumiem. Pirms strāvas pieslēgšanas pārliecinieties par pareizu kontaktu piešķiri un drošiem savienojumiem.

Ieteikumi

Izmantojiet adapteri sausās, aizsargātās vidēs vai attiecīgi sertificētos korpusos. Pārbaudiet kontaktu izvietojumu un vadu šķērsgriezumus saderībai ar pievienotajām ierīcēm. Pievelciet spaiļu skrūves līdz ražotāja ieteiktajam griezes momentam un nepārsniedziet adapterim paredzētās strāvas un sprieguma robežvērtības.
