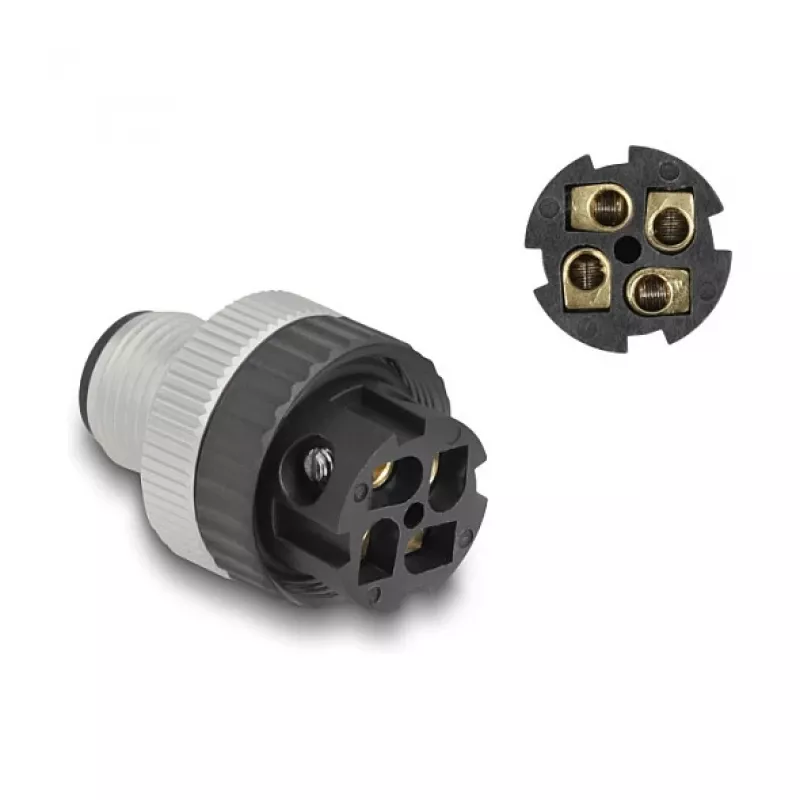

DeLOCK M12 savienotājs A-kodēts 4 kontaktu vīrišķais skrūvju savienojums 60533

DeLOCK M12 savienotājs A-kodēts 4 kontaktu vīrišķais skrūvju savienojums (60533) nodrošina uzticamu saskarni kabeļa pievienošanai M12 A-kodētai ierīcei, izmantojot skrūvju spailes. Savienotājam ir metāla korpuss paaugstinātai izturībai un kompakti izmēri (56 mm × 20 mm), padarot to piemērotu instalācijām ar ierobežotu vietu. Tas paredzēts rūpnieciskai un automatizācijas lietošanai, kur nepieciešams stabils elektrisks un mehānisks savienojums.

Priekšrocības

Metāla konstrukcija nodrošina mehānisku izturību un uzlabotu ekranējumu. Skrūvju spaiļu kontakts ļauj droši, ar instrumentu palīdzību piestiprināt kabeli bez lodēšanas. Kompaktā forma atvieglo integrāciju vadības skapjos un iekārtās ar ierobežotu brīvu telpu. Pieejams melnā un sudraba apdarē, lai saskaņotu ar aprīkojuma estētiku.

Piemērots

• Mašīnu vadības elektroinstalācijai
• Rūpnieciskās automatizācijas savienojumiem
• Sensora un izpildmehānisma saskarnēm ar M12 A-kodētiem portiem
• Kompaktām instalācijām, kur telpa ir ierobežota

Galvenās specifikācijas

• Savienotāja tips: M12 A-kodēts, 4 kontaktu, vīrišķais
• Savienojums: skrūvju spaile
• Korpusa materiāls: metāls
• Izmēri: 56 mm (platums) × 20 mm (dziļums)
• Produkta krāsa: melna, sudraba
• Zīmols: DELOCK
• MPN: 60533
• EAN: 4043619605330

Kā lietot

Sagatavojiet kabeli, noņemot izolāciju līdz skrūvju spailem nepieciešamajam garumam. Ievietojiet katru dzīslu attiecīgajā skrūvju spailē un cieši pievelciet, izmantojot piemērotu skrūvgriezi, nodrošinot labu elektrisko kontaktu bez pārmērīgas pievilkšanas. Izlīdziniet samontēto skrūvju spaiļu bloku ar M12 vīrišķo korpusu un nostipriniet korpusu saskaņā ar izstrādājuma mehāniskās stiprināšanas metodi. Pirms strāvas pieslēgšanas pārbaudiet savienojumus.

Ieteikumi

Izmantojiet atbilstošus vadu šķērsgriezumus un ievērojiet vietējos instalācijas standartus. Vidēs ar spēcīgu vibrāciju vai pakļautību šķidrumiem pārbaudiet metāla korpusa piemērotību un apsveriet papildu stiepes atslogošanas vai blīvēšanas pasākumus.
