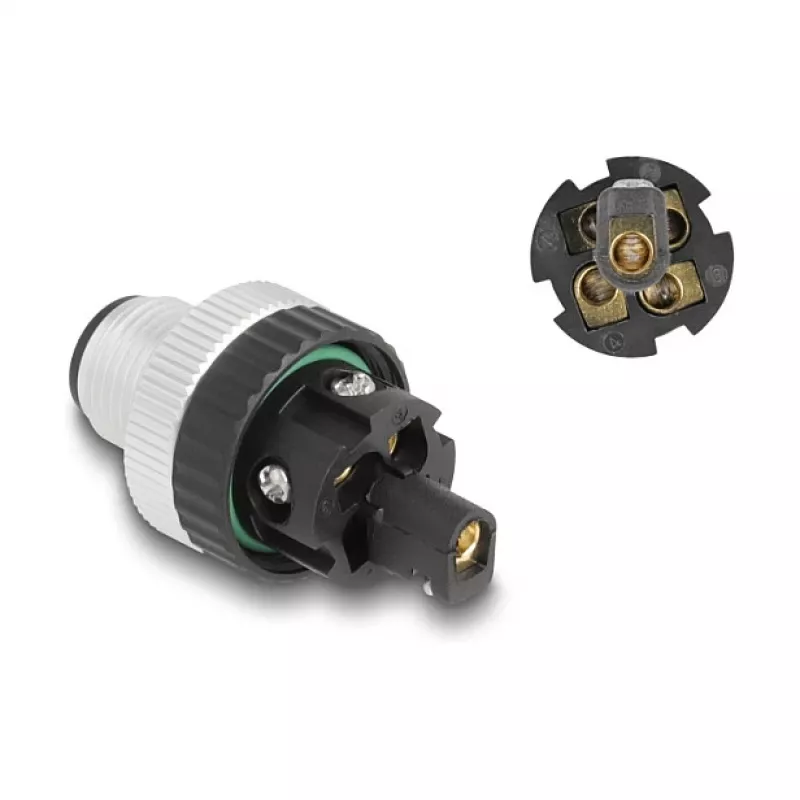

DeLOCK M12 savienotājs A-kodēts 5 kontaktu vīrišķais skrūvju savienojums

DeLOCK M12 savienotājs A-kodēts 5 kontaktu vīrišķais skrūvju savienojums ir paredzēts, lai savienotu kabeli caur skrūvju spaili ar M12 A-kodētu savienotāju, piemērots mašīnvadības un automatizācijas lietojumiem. Izgatavots no metāla korpusa un apdarināts melnā un sudraba krāsā, savienotāja platums ir 56 mm un dziļums 20 mm, nodrošinot uzticamu, kompaktu saskarni signālu pārraidei.

Priekšrocības

Metāla korpuss nodrošina mehānisku izturību un ekranēšanu; skrūvju spaiļu savienojums piedāvā drošu un apkopējamu vadītāju piestiprināšanu bez nepieciešamības pēc presējamiem kontaktiem. A-kodētais 5 kontaktu vīrišķais formāts ir saderīgs ar standarta M12 A-kodētiem portiem, ko izmanto rūpnieciskajā vadībā un automatizācijā. Kompaktie izmēri (56 mm × 20 mm) padara to piemērotu vietu ierobežojošām instalācijām.

Piemērots

• Mašīnvadības saskarnēm
• Rūpnīcas automatizācijas signālu savienojumiem
• Sensoriem un izpildmehānismiem ar M12 A-kodētiem sievišķajiem portiem
• Rūpnieciskai kabeļu instalācijai, kam nepieciešama skrūvju spaiļu terminatorēšana

Galvenās specifikācijas

• Veids: M12 A-kodēts savienotājs, 5 kontakti, vīrišķais
• Terminatorēšana: Skrūvju spaiļu savienojums
• Korpusa materiāls: Metāls
• Izmēri: Platums 56 mm, Dziļums 20 mm
• Krāsa: Melna, Sudraba
• Zīmols: DELOCK, MPN: 60534, EAN: 4043619605347

Lietošana

Noņemiet kabeļa vadītāju izolāciju līdz atbilstošam garumam skrūvju spailēm. Ievietojiet katru vadītāju attiecīgajā skrūvju spailē un pievelciet skrūves, lai nostiprinātu savienojumu. Izlīdziniet un pievelciet M12 vīrišķo savienotāju pretim atbilstošajā A-kodētajā sievišķajā portā, līdz tas ir pilnībā ievietots. Pirms sistēmas ieslēgšanas pārbaudiet pareizu kontaktu piešķiršanu un mehānisko stiprinājumu.

Ieteikumi

Izmantojiet atbilstošas vadu uzmavas vai nodrošiniet, ka cietie/vītie vadītāji ir sagatavoti saskaņā ar rūpnieciskās elektroinstalācijas standartiem; izvairieties no pārmērīgas skrūvju spaiļu pievilkšanas. Apstipriniet saderību ar pretim esošo M12 A-kodēto sievišķo savienotāju un ievērojiet ierīces iezemēšanas un ekranēšanas praksi, kur nepieciešams.
