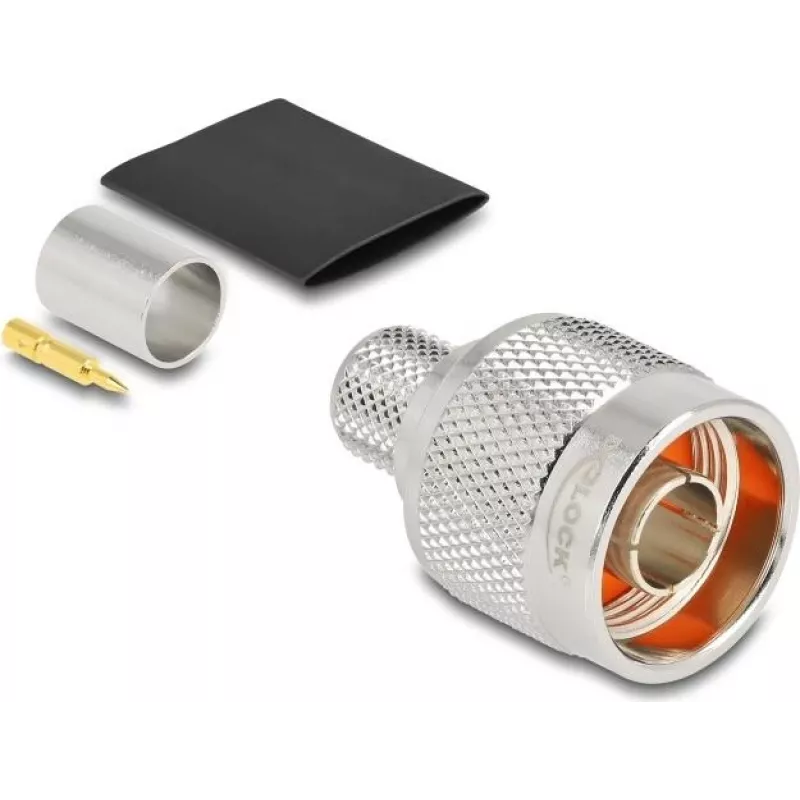

Delock N tipa vītņu savienotājs LMR-400 kabelim ar termiski saraukošos caurulīti 91768

RF tehniķiem un bezvadu tīklu uzstādītājiem LMR-400 koaksiālā kabeļa galu apstrāde prasa savienotāju, kas saglabā signāla integritāti. Delock 91768 N vītņu savienotājs ir konstruēts tieši tam — precīzi apstrādāts 50 omu N tipa spraudnis, kas piestiprinās pie LMR-400 un līdzvērtīgiem kabeļiem ar drošu presēšanas savienojumu. Komplektā iekļautā termiski saraukošā caurulīte nodrošina stiepes atslogojumu un vides aizsardzību, padarot šo savienotāju piemērotu gan iekštelpu, gan āra antenu līnijām.

Galvenās specifikācijas

• Savienotāja tips: N vītņu (spraudnis)
• Pievienošanas veids: Presēšana
• Pretestība: 50 omi
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• VSWR: maks. 1,2 pie 6 GHz
• Saderīgi kabeļi: LMR-400, RG-8, RG-213, RG-214, Belden 9913
• Kabeļa diametrs: aptuveni 10,3 mm
• Korpusa materiāls: Niķelēts misiņš
• Centrālais kontakts: Zeltains misiņš
• Izolators: PTFE
• Darba temperatūra: no -55 °C līdz 155 °C
• Komplektā iekļautie piederumi: Termiski saraukošā caurulīte

Kāpēc izvēlēties

Zems VSWR un zeltaini kontakti nodrošina minimālus signāla zudumus un izcilu vadītspēju. Niķelētais misiņa korpuss ir izturīgs pret koroziju, savukārt PTFE izolators saglabā stabilu veiktspēju plašā temperatūras diapazonā. Presēšanas dizains nodrošina izturīgu, pastāvīgu savienojumu, kas iztur vibrācijas un stiepes spēkus.

Ideāli lietošanas gadījumi

• LMR-400 kabeļu galu apstrāde mobilo, Wi-Fi un radio antenu sistēmām
• Zema zuduma RF džemperu izveide telekomunikāciju instalācijās
• Koaksiālo līniju remonts vai pagarināšana apraides un mikroviļņu sakaros
• Āra instalācijas, kur nepieciešama laikapstākļu aizsardzība (ar termiski saraukošo caurulīti)

Noderīgi zināt

Savienotājs ir paredzēts standarta presēšanas instrumentiem ar atbilstošām matricām kabelim un uzmavai. Komplektā iekļautā termiski saraukošā caurulīte jāuzliek pāri kabeļa un savienotāja savienojuma vietai pēc presēšanas, lai nodrošinātu papildu stiepes atslogojumu un mitruma aizsardzību. Lai sasniegtu labākos rezultātus, ievērojiet standarta LMR-400 kabeļa sagatavošanas izmērus.
