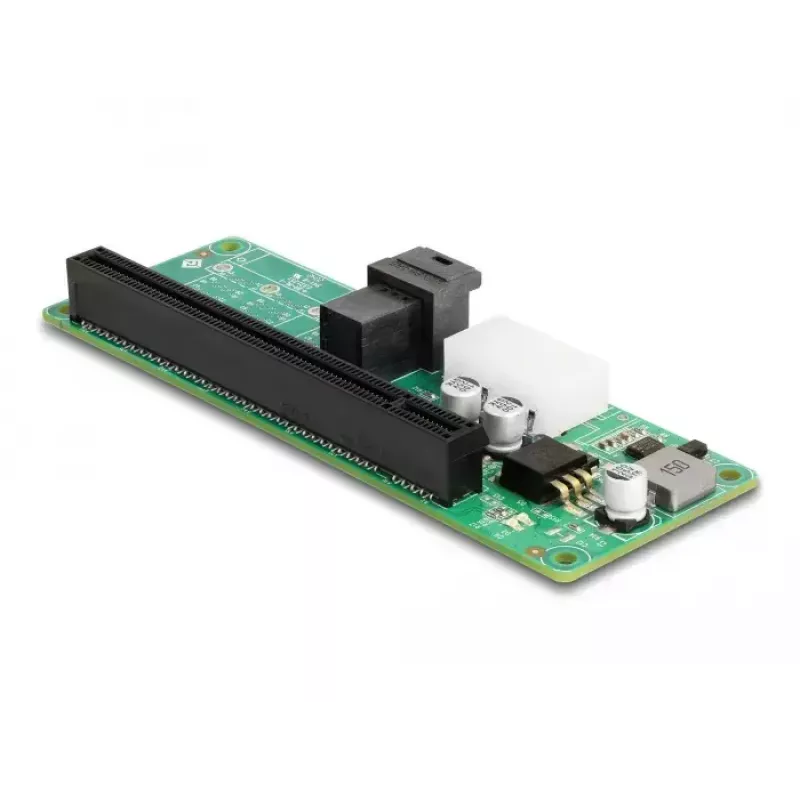

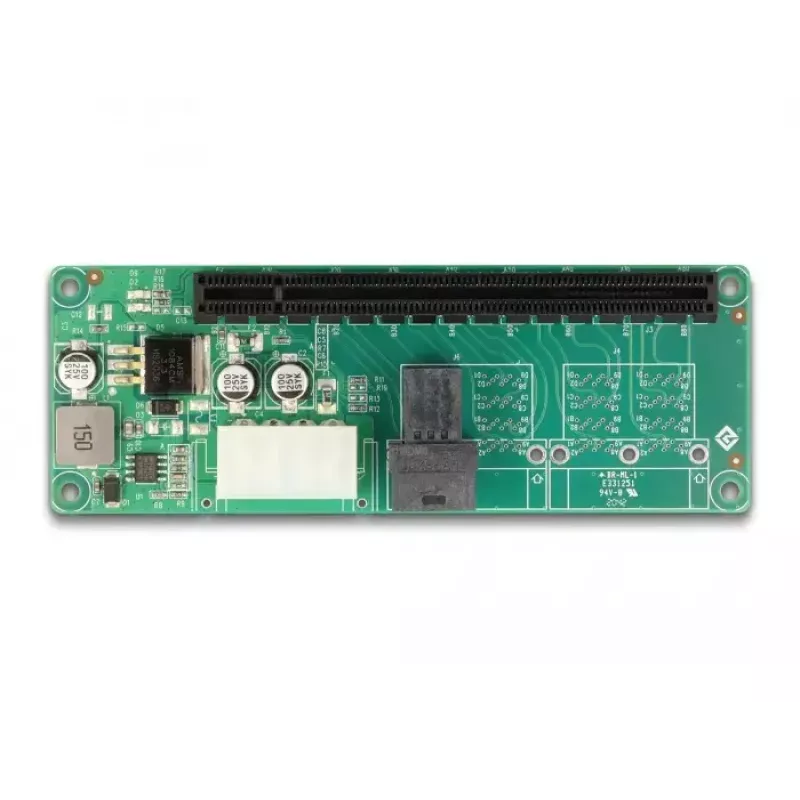

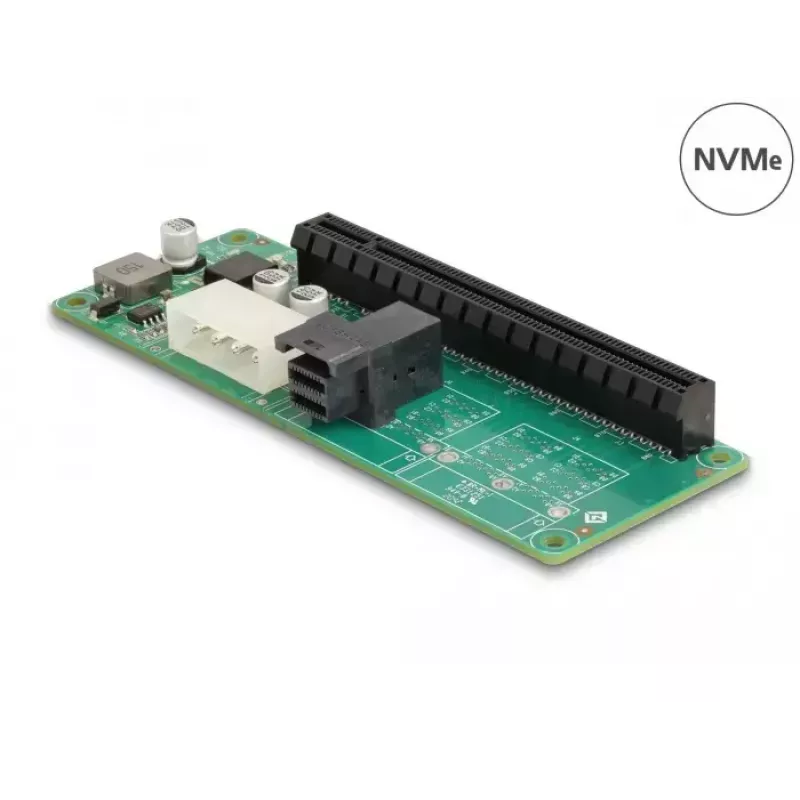

DeLOCK pārveidotājs 1 x SFF-8643 uz PCIe x16, resursdatora saskarne PCIe, izejas saskarne SFF-8643

Šis Delock pārveidotājs savienojas ar sistēmu, izmantojot SFF-8643 saskarni, un nodrošina PCI Express x16 slotu. Tas ļauj uzstādīt dažādas PCI Express kartes sistēmās, kurām ir SFF-8643 ports, un atbalsta četras PCIe līnijas SFF-8643 savienojumā.

Priekšrocības

Adapteris pārveido iekšējo SFF-8643 savienojumu par PCIe x16 slotu, saglabājot atbalstu četrām PCIe līnijām, ļaujot izmantot saderīgas papildkartes. Tā kompaktie izmēri (43 mm × 121 mm × 18 mm) padara to piemērotu uzstādīšanai serveros un darbstacijās, kur iekšējā telpa ir ierobežota. Produkts ir paredzēts iekšējai montāžai un izmanto standarta PCIe signalizāciju.

Piemērots

• PCIe x16 karšu uzstādīšanai sistēmās ar pieejamu iekšējo SFF-8643 portu
• Iekšējās savienojamības paplašināšanai serveros un darbstacijās
• PCIe karšu testēšanai vai prototipēšanai, ja tiešie PCIe sloti nav pieejami

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 64173
• EAN: 4043619641734
• Resursdatora saskarne: PCIe (iekšēja)
• Izejas saskarne: SFF-8643, PCIe x16
• Atbalstītās PCIe līnijas: 4 līnijas
• Izmēri (P × D × A): 43 mm × 121 mm × 18 mm

Lietošana

Uzstādiet pārveidotāju sistēmas iekšpusē un pievienojiet SFF-8643 kabeli no resursdatora pārveidotāja SFF-8643 savienotājam. Nostipriniet pārveidotāju atbilstoši šasijas iekšējās montāžas iespējām. Ievietojiet PCIe x16 karti paredzētajā slotā un pārliecinieties, ka tā ir stingri iesēdināta. Ieslēdziet sistēmu un instalējiet nepieciešamos draiverus vai programmaparatūru uzstādītajai PCIe kartei, ja nepieciešams.

Ieteikumi

Izmantojiet saderīgas PCIe x16 kartes, kas pareizi darbojas ar 4 līniju PCIe savienojumu; pārbaudiet kartes joslas platuma un jaudas prasības attiecībā pret sistēmas iespējām. Nodrošiniet pareizu iekšējo kabeļu izvietojumu un drošu montāžu, lai novērstu savienotāju sasprindzinājumu.
