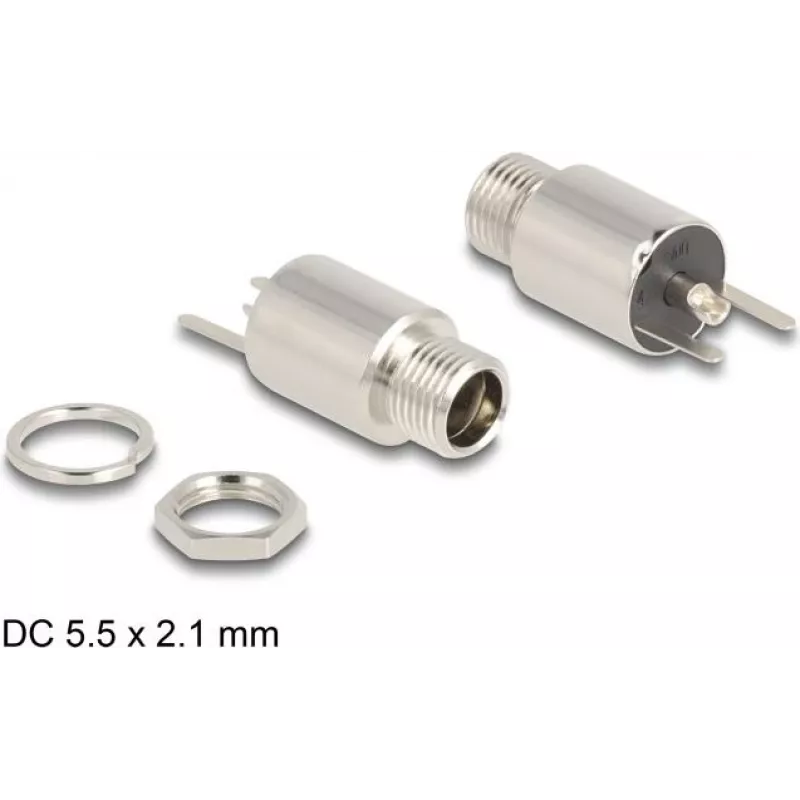

DeLOCK savienotājs DC 5.5 x 2.1 mm ligzda starpsiena lodējamā versija 20 V 10 A

Šī DELOCK DC ligzdas starpsienas savienotāja ir paredzēta uzstādīšanai korpusā vai ierīcē, lai nodrošinātu strāvas ieeju. Lodējamā versija pieņem spraudņus ar 5,5 x 2,1 mm ārējo/iekšējo diametru un ir paredzēta līdz 20 V un 10 A. Kompaktais metāla dizains ar 12 mm garumu un 2,1 mm iekšējo diametru nodrošina savietojamību ar standarta DC strāvas vadiem.

Priekšrocības

Lodējamā starpsiena nodrošina fiksētu, izturīgu pieslēguma punktu strāvas ievadei un metāla korpusu sudraba krāsā mehāniskai izturībai un ekranēšanai. Nomināli paredzēta 20 V un 10 A, tā ir piemērota virknei zemsprieguma elektronikas lietojumu un piedāvā vienkāršus lodēšanas spailes drošai vadu savienošanai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet starpsienas savienotāju piemērotā paneļa izgriezumā un nostipriniet to atbilstoši ierīces korpusa konstrukcijai. Pielodējiet barošanas vadus pie savienotāja lodēšanas spailēm, ievērojot pareizu polaritāti. Pēc lodēšanas pārbaudiet lodējuma savienojumu stingrību un pirms sprieguma pieslēgšanas izolējiet atklātos savienojumus, ja nepieciešams.

Ieteikumi

Lietojiet ar saderīgiem 5,5 x 2,1 mm DC spraudņiem un nodrošiniet, ka pievienotais barošanas avots nepārsniedz 20 V un 10 A. Pārbaudiet polaritāti un mehānisko fiksāciju, lai novērstu slodzi uz lodētajiem savienojumiem; nodrošiniet papildu stieples atslogošanu, ja vadi ir pakļauti kustībai.
