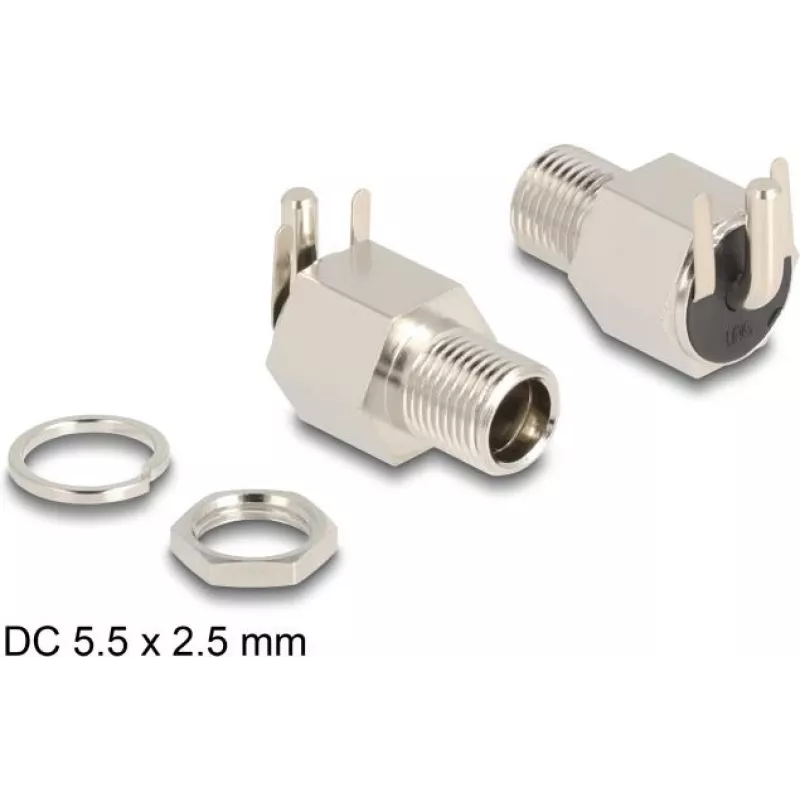

DeLOCK savienotājs DC 5,5 x 2,5 mm ligzda, montāžas, lodējams, leņķveida 20 V 10 A

DeLOCK DC ligzdas montāžas savienotājs 5,5 x 2,5 mm ir paredzēts uzstādīšanai korpusā vai ierīcē un drošai barošanas ieejai. Šis leņķveida lodējamais savienotājs atbalsta līdz 20 V un nominālo strāvu 10 A ar kompaktu garumu 12 mm. Savienotāja ārējais diametrs ir 5,5 mm, iekšējais diametrs – 2,5 mm, un tas ir sudraba krāsā.

Priekšrocības

Leņķveida konstrukcija nodrošina vietu taupošu uzstādīšanu korpusos un ierīcēs. Lodēšanas spailes garantē uzticamu elektrisko savienojumu. Kompaktais 12 mm garums un standarta 5,5 x 2,5 mm izmēri nodrošina savietojamību ar izplatītiem līdzstrāvas barošanas spraudņiem. Nomināli 20 V un 10 A, tas ir piemērots daudzām zemsprieguma barošanas lietotnēm.

Piemērots

Galvenās specifikācijas

Kā lietot

Izurbjiet vai izgrieziet piemērota izmēra atveri ierīces korpusā, lai atbilstu montāžas savienotāja ārējam diametram, un ievietojiet savienotāju no ārpuses. Pielodējiet barošanas vadus pie lodēšanas spailēm, ievērojot pareizu polaritāti un izolācijas procedūras. Nostipriniet savienotāju atbilstoši korpusa konstrukcijai un pārbaudiet savienojumu ar multimetru pirms barošanas pieslēgšanas līdz norādītajām 20 V un 10 A robežām.

Ieteikumi

Nodrošiniet pareizu polaritāti lodēšanas laikā un paredziet stiepļu sprieguma atslogošanu. Nepārsniedziet nominālo spriegumu un strāvu. Izmantojiet atbilstošu izolāciju un montāžas piederumus, lai izvairītos no īssavienojumiem un mehāniskā sprieguma.
