DELOCK SMB kontaktdakša 91786 presēšanai RG-174 un RG-316 ar termiski saraušanās caurulīti

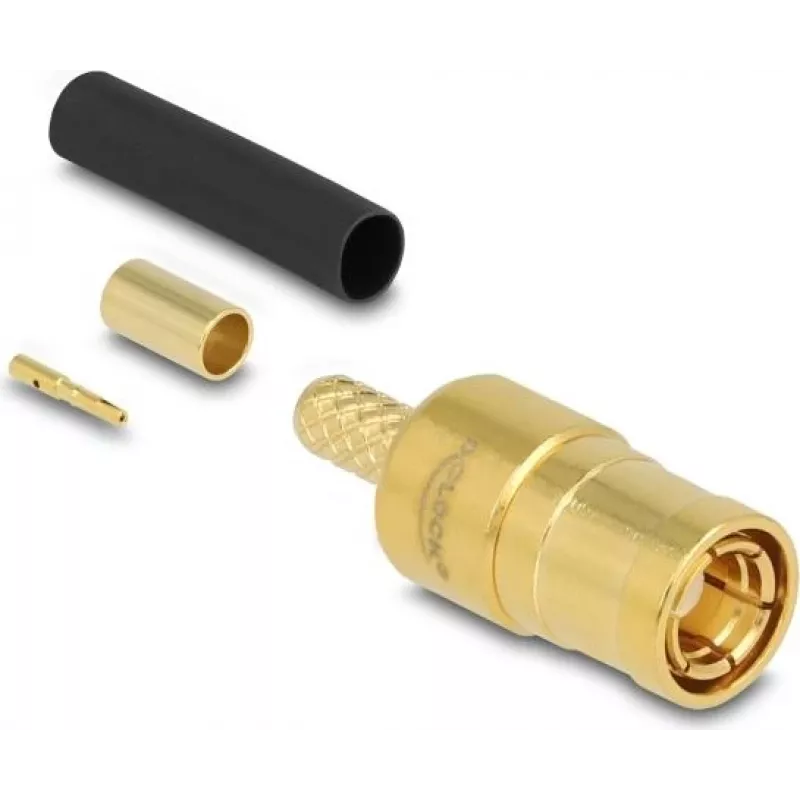

DELOCK SMB kontaktdakša 91786 presēšanai RG-174 un RG-316 ar termiski saraušanās caurulīti ir presējama SMB savienotāja komplekts, kas paredzēts maza diametra koaksiālo kabeļu noslēgšanai. Komplektā ietilpst savienotāja korpuss, presēšanas uzmava un izolācijas daļas ar termiski saraušanās caurulīti, lai nodrošinātu uzticamu elektrisko kontaktu, mehānisko stiepes atvieglojumu un mitruma izturīgu izolāciju. Tas ir piemērots kabeļu noslēgšanai uz vietas, remontam un nelielām RF savienojumu instalācijām, kur nepieciešama kompakta SMB saskarne.

Priekšrocības

Presēšanas dizains nodrošina konsekventu mehānisko un elektrisko savienojumu bez lodēšanas, samazinot montāžas laiku un veicinot atkārtojamus rezultātus. Komplektā iekļautā termiski saraušanās caurulīte uzlabo vides aizsardzību un nostiprina kabeļa un savienotāja pāreju pret mehānisko spriegumu. Kompaktais SMB formas faktors nodrošina mazu nospiedumu izmantošanai ierobežotā telpā, vienlaikus saglabājot pareizu pretestības saskaņošanu RF signāliem RG-174 un RG-316 kabeļos.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas veids

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, dielektriķi un atsedzot centrālo vadītāju, ievērojot savienotāja ražotāja ieteiktos noņemšanas izmērus. Uzvelciet termiski saraušanās caurulīti un presēšanas uzmavu uz kabeļa, ievietojiet kabeli savienotāja korpusā, nodrošinot, ka centrālais vadītājs ievietojas tapā un pinums veido labu kontaktu ar ārējo kontaktu. Presējiet uzmavu ar atbilstoša izmēra presēšanas instrumentu izvēlētajam kabeļa tipam, pārbaudiet mehānisko noturību un elektrisko nepārtrauktību, pēc tam pielietojiet siltumu, lai caurulīte sarautos un nostiprinātu izolāciju un stiepes atvieglojumu. Pārbaudiet samontēto savienotāju, lai pārliecinātos par pareizu novietojumu un nodrošinātu, ka samontētā SMB kontaktdakša vienmērīgi savienojas ar paredzēto kontaktligzdu.

Ieteikumi

Izmantojiet pareizo presēšanas matricu, kas atbilst RG-174 vai RG-316 izmēram, lai iegūtu uzticamu savienojumu; pārbaudiet nepārtrauktību un atgriezeniskos zudumus, kur nepieciešams. Izvairieties no pārmērīga karstuma saraušanas laikā, lai novērstu dielektrisko materiālu bojājumus. Atkārtotām vai kritiski svarīgām RF instalācijām pārbaudiet samontēto savienojumu ar piemērotu RF testeri, lai apstiprinātu signāla integritāti.
