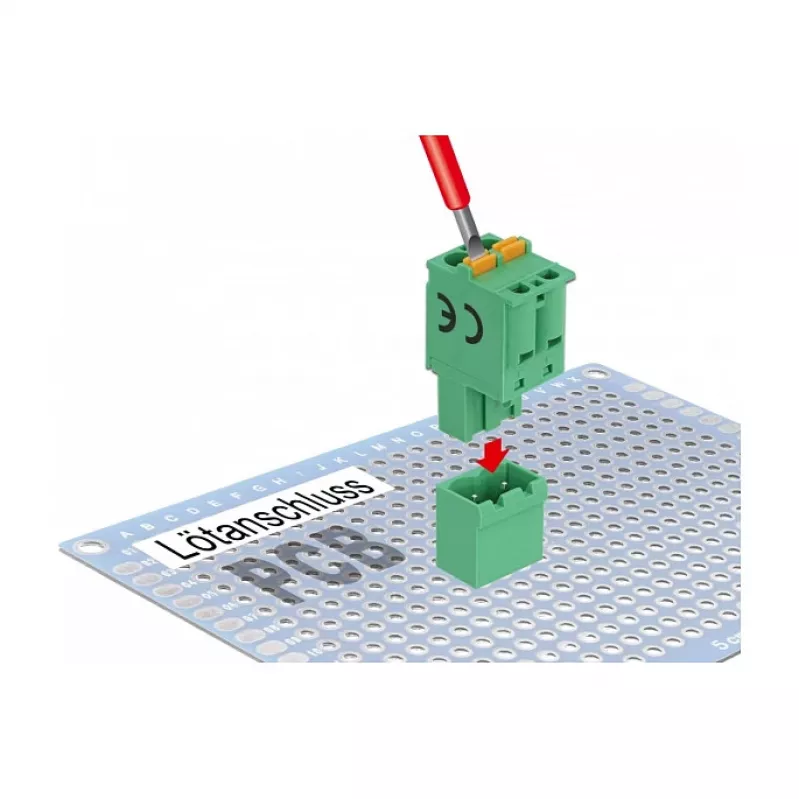

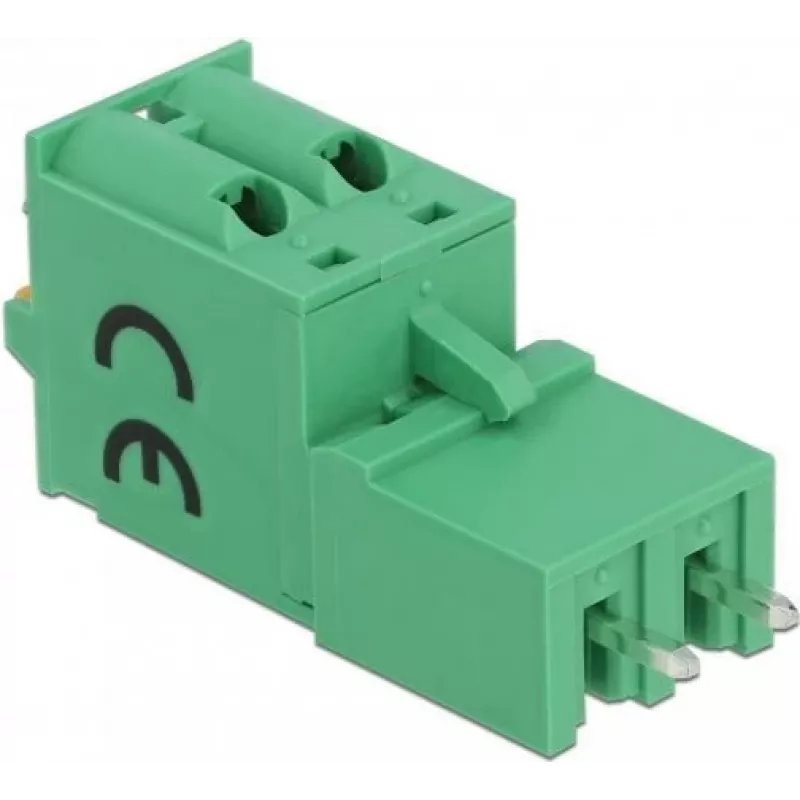

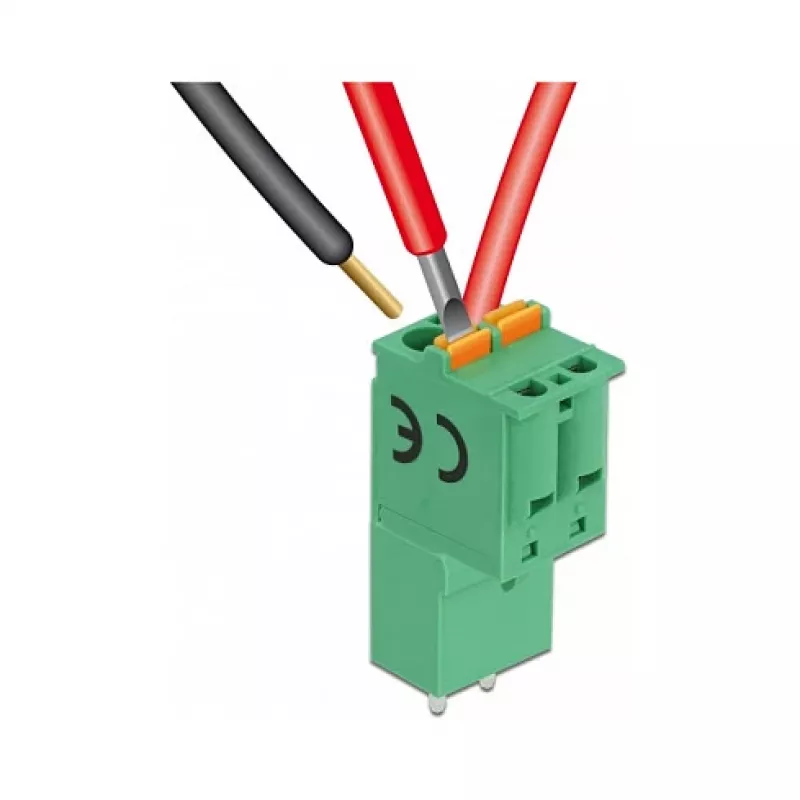

Delock spaiļu bloku komplekts iespiedshēmu platēm, 2 kontakti, 5,08 mm solis, vertikāls 66500

Būvējot vai remontējot elektroniku, vadu savienošanai ar iespiedshēmu plati bieži vien ir nepieciešams uzticams, atkārtoti lietojams savienojuma punkts. Šis Delock spaiļu bloku komplekts nodrošina drošu skrūvju spaiļu saskarni 2 kontaktu savienojumiem ar 5,08 mm soli, uzstādīts vertikāli, lai ietaupītu vietu uz plates.

Kam tas paredzēts

Ideāli piemērots elektronikas hobijiem, prototipēšanai, industriālo vadības paneļu montāžai un iespiedshēmu montāžai, kur nepieciešams noņemams vadu savienojums.

Galvenās iezīmes

• 2 kontaktu spaiļu bloks ar 5,08 mm soli
• Vertikāla orientācija caurumu montāžai iespiedshēmu platē
• Skrūvju spaiļu savienojums pieņem vadu diametrus no 28 līdz 12 AWG (0,08 līdz 3,3 mm²)
• Nominālais spriegums 300 V un strāva 10 A
• Korpusa materiāls: poliamīds 66 (PA66), uzliesmojamības klase UL 94V-0
• Kontakti ir misiņa ar alvas pārklājumu; skrūves ir tērauda ar cinka pārklājumu
• Darba temperatūras diapazons: no -40 °C līdz 105 °C
• Komplektā iekļauti 10 gabali

Specifikācijas

• Savienotāja tips: spaiļu bloks
• Kontaktu skaits: 2
• Solis: 5,08 mm
• Montāžas orientācija: vertikāla
• Montāžas veids: caurumu montāža iespiedshēmu platē
• Savienojuma metode: skrūvju spailes
• Nominālais spriegums: 300 V
• Nominālā strāva: 10 A
• Vadu diametrs: 28 - 12 AWG (0,08 - 3,3 mm²)
• Korpusa materiāls: poliamīds 66 (PA66)
• Kontaktu materiāls: misiņš, alvas pārklājums
• Skrūvju materiāls: tērauds, cinka pārklājums
• Izolācijas pretestība: 500 MΩ pie 500 V DC
• Pārbaudes spriegums: AC 2000 V 1 minūti
• Skrūvju griezes moments: 0,5 Nm
• Uzliesmojamības klase: UL 94V-0
• Krāsa: zaļa
• Daudzums komplektā: 10 gabali

Padomi

Pārliecinieties, ka iespiedshēmu plates caurumi atbilst 5,08 mm solim. Izmantojiet skrūvgriezi ar atbilstošu griezes momentu, lai nesabojātu spailes. Lielākas strāvas lietojumiem pārbaudiet vadu diametra piemērotību.
