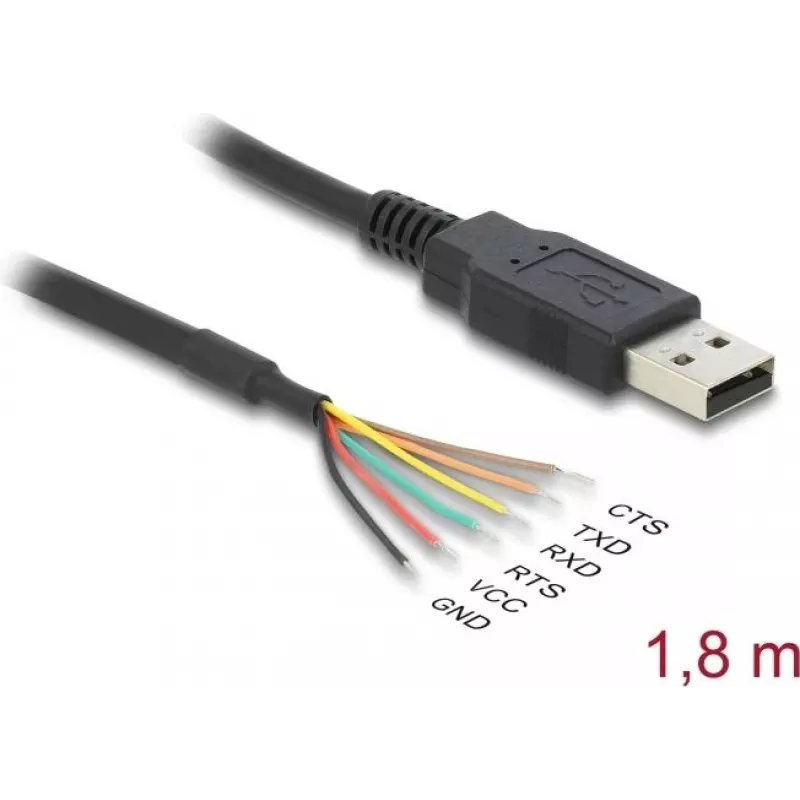

DeLOCK USB 2.0 uz Serial UART LVTTL pārveidotājs 6 atvērti vadi 3.3V 1.8m

DeLOCK USB 2.0 uz Serial UART LVTTL pārveidotājs nodrošina USB Type-A savienojumu ar sešiem atvērtiem vadiem LVTTL seriālajām līnijām ar 3.3V izejas spriegumu un 1.8 m kabeli. Pārveidotājs pievieno četras RS-232 LVTTL datu līnijas, kā arī papildu atvērtus vadus elastīgai seriālajai komunikācijai, un ir paredzēts programmēšanai, ievades/izvades vadībai un datu pārsūtīšanai starp datoru un UART ierīcēm.

Priekšrocības

Pārveidotājs izmanto standarta USB 2.0 Type-A saskarni ērtai pieslēgšanai pie personālajiem datoriem un iegultajiem resursdatoriem, piedāvā sešus atvērtus vadus vairākiem seriālajiem signāliem, nodrošina stabilu 3.3V izeju saderīgām ierīcēm un ietver garu 1.8 m kabeli ērtai izvietošanai. Tā kompaktais dizains un LVTTL signalizācija padara to piemērotu zema sprieguma seriālās komunikācijas uzdevumiem.

Piemērots

• Mikrokontrolleru un izstrādes plašu programmēšanai
• Seriālajai I/O vadībai un atkļūdošanai
• Datu pārsūtīšanai starp datoru un UART iespējotiem moduļiem
• Prototipēšanai un aparatūras saskarnei elektronikas projektos

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 83527
• EAN: 4043619835270
• Saskarne: USB 2.0 Type-A uz Serial UART (LVTTL)
• Atvērto vadu skaits: 6
• Izejas spriegums: 3.3 V (LVTTL)
• Kabeļa garums: 1.8 m
• Produkta krāsa: Melna

Kā lietot

Pievienojiet USB Type-A spraudni datora USB portam un pievienojiet atvērto vadu galus mērķa ierīces UART kontaktiem saskaņā ar ierīces izvadu shēmu (TX, RX, GND, VCC pēc nepieciešamības). Instalējiet nepieciešamos draiverus, ja resursdatora operētājsistēma automātiski neatpazīst pārveidotāju. Pārliecinieties, ka mērķa ierīce izmanto 3.3V LVTTL signalizāciju, vai nodrošiniet atbilstošu līmeņu pārveidošanu. Pēc fiziskā savienojuma un draiveru iestatīšanas izmantojiet seriālo termināli vai izstrādes rīku, lai konfigurētu bodu ātrumu un komunikācijas parametrus, un sāktu datu apmaiņu vai programmēšanu.

Ieteikumi

Pirms pievienošanas pārbaudiet kontaktu piešķīrumus un signāla sprieguma saderību, lai izvairītos no bojājumiem. Saskarnējoties ar mērķa aparatūru, izmantojiet īsus, drošus vadus un kopēju zemējumu. Stabilai darbībai izvairieties no elektriski trokšņainas vides un apstipriniet draiveru instalēšanu resursdatora sistēmā.
