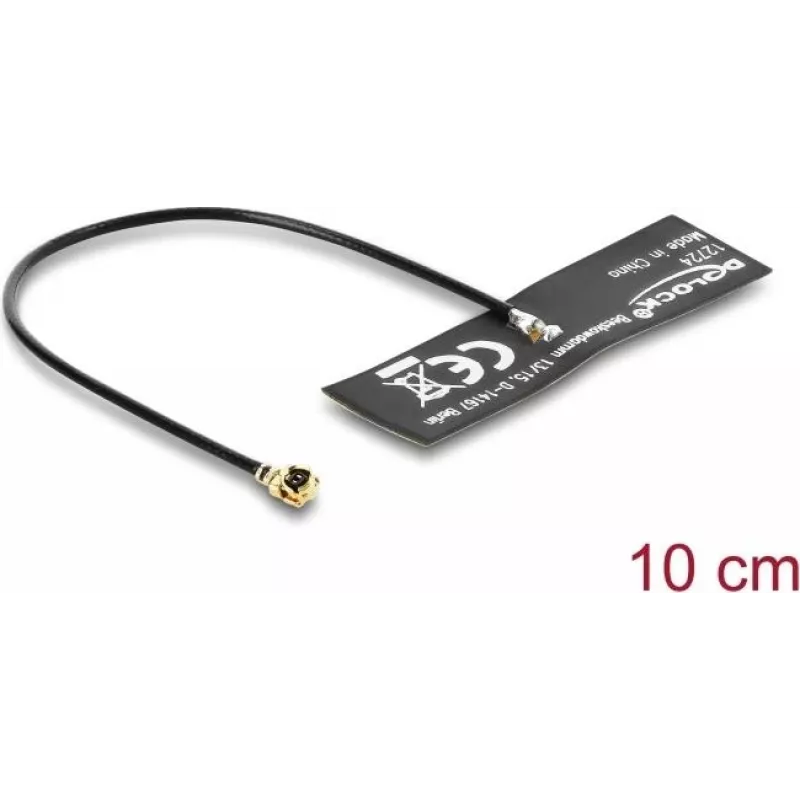

DELOCK WiFi 6 antena I-PEX (MHF® I spraudnis) visvirziena 4.5–5.0 dBi ar 10 cm FPC kabeli iekšējai līmēšanas montāžai

DELOCK WiFi 6 antena I-PEX (MHF® I spraudnis) visvirziena 4.5–5.0 dBi ar 10 cm FPC kabeli iekšējai līmēšanas montāžai ir iekšējā antena, kas paredzēta integrēšanai maršrutētājos, piekļuves punktos, mini personālajos datoros un IoT tīkla vārtejās. Tā atbalsta divjoslu 2.4 GHz un 5 GHz darbību ar visvirziena starojumu, nodrošinot kompaktu, zema profila risinājumu bezvadu uztveršanas uzlabošanai ierīcēs, kur ārējās antenas nav praktiskas.

Priekšrocības

Antena piedāvā stabilu visvirziena pārklājumu ar pastiprinājumu no 4.5 līdz 5.0 dBi, nodrošinot uzlabotu signāla stiprumu tipiskās iekštelpu vidēs. Tās I‑PEX (MHF® I) spraudnis un 10 cm FPC kabelis nodrošina uzticamu, zemu zudumu savienojumu ar WiFi 6 moduļiem un bezvadu kartēm. Plānais formas faktors un līmējošā pamatne atvieglo vienkāršu iekšējo montāžu, nemainot ierīces ārējo izskatu.

Piemērots

• Iekšējai montāžai patērētāju un rūpnieciskajos maršrutētājos
• Piekļuves punktiem un bezvadu retranslatoriem, kam nepieciešamas zema profila antenas
• Mini personālajiem datoriem un kompaktām sistēmām ar iekšējiem WiFi moduļiem
• IoT tīkla vārtejām un iegultām bezvadu ierīcēm
• Iebūvēto antenu modernizēšanai vai nomaiņai, lai uzlabotu iekštelpu uztveršanu

Galvenās specifikācijas

• Frekvenču joslas: 2.4 GHz un 5 GHz (divjoslu)
• Starojuma diagramma: visvirziena
• Pastiprinājums: 4.5–5.0 dBi
• Savienotāja veids: I‑PEX MHF® I spraudnis uz FPC kabeļa
• Kabeļa garums: 10 cm elastīgs iespiedshēmas (FPC) kabelis
• Montāža: iekšējā līmēšanas montāža (spiedienjutīga līmējošā pamatne)
• Saderība: piemērota ierīcēm ar I‑PEX MHF® I ligzdām un WiFi 6 moduļiem

Lietošana

Sagatavojiet ierīci, nosakot iekšējā WiFi moduļa savienotāja atrašanās vietu un pārliecinoties, ka savienojamā I‑PEX ligzda ir pieejama. Noņemiet aizsargplēvi no līmējošās pamatnes, novietojiet antenu vēlamajā iekšējā vietā optimālai signāla izplatībai un stingri piespiediet, lai nostiprinātu. Novadiet 10 cm FPC kabeli līdz WiFi modulim un uzmanīgi ievietojiet I‑PEX spraudni moduļa ligzdā, līdz tas nofiksējas. Salieciet atpakaļ ierīces korpusu un pārbaudiet bezvadu veiktspēju, lai pārliecinātos par novietojumu.

Ieteikumi

Novietojiet antenu tālāk no lieliem metāla komponentiem un barošanas blokiem, lai samazinātu noskaņošanas traucējumus un signāla bloķēšanu. Ja iespējams, pirms galīgās pielīmēšanas pārbaudiet vairākas iekšējās pozīcijas, lai noteiktu labāko orientāciju 2.4/5 GHz pārklājumam. Nodrošiniet, ka ar I‑PEX savienojumu rīkojas saudzīgi, lai uzstādīšanas laikā nesabojātu spraudni vai ligzdu.
