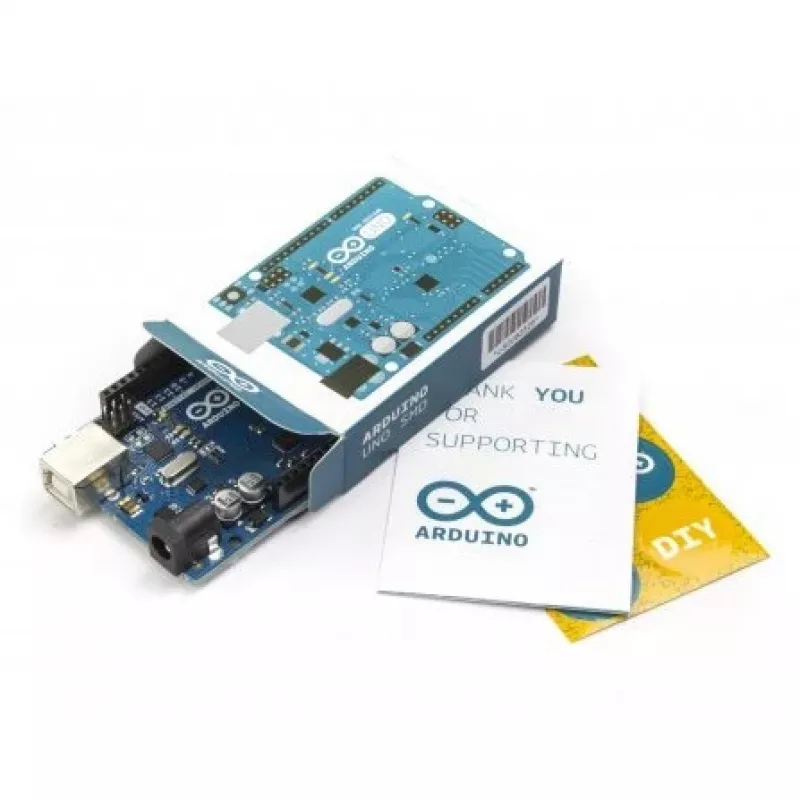

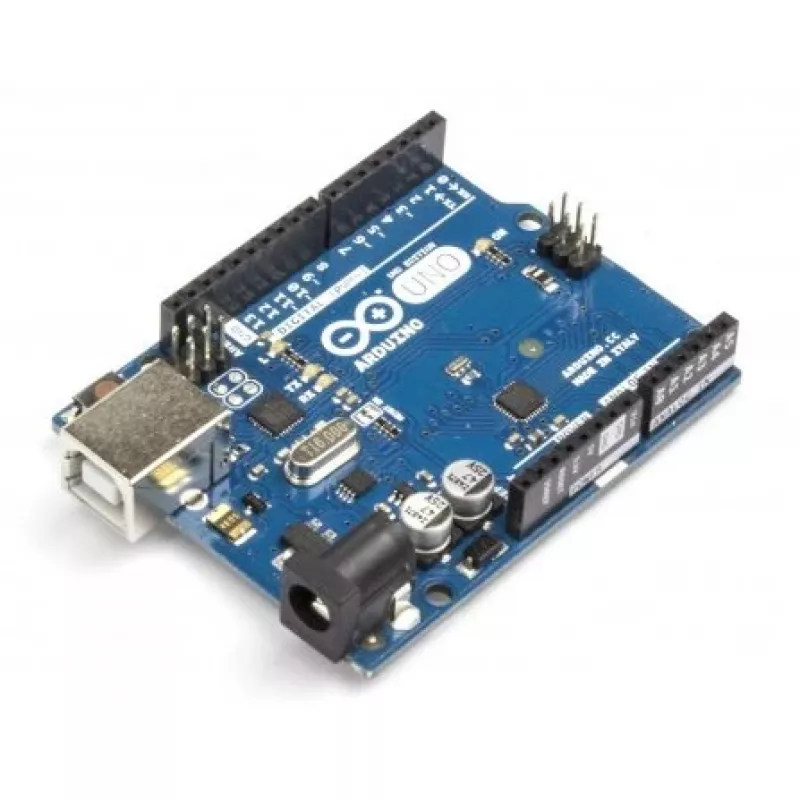

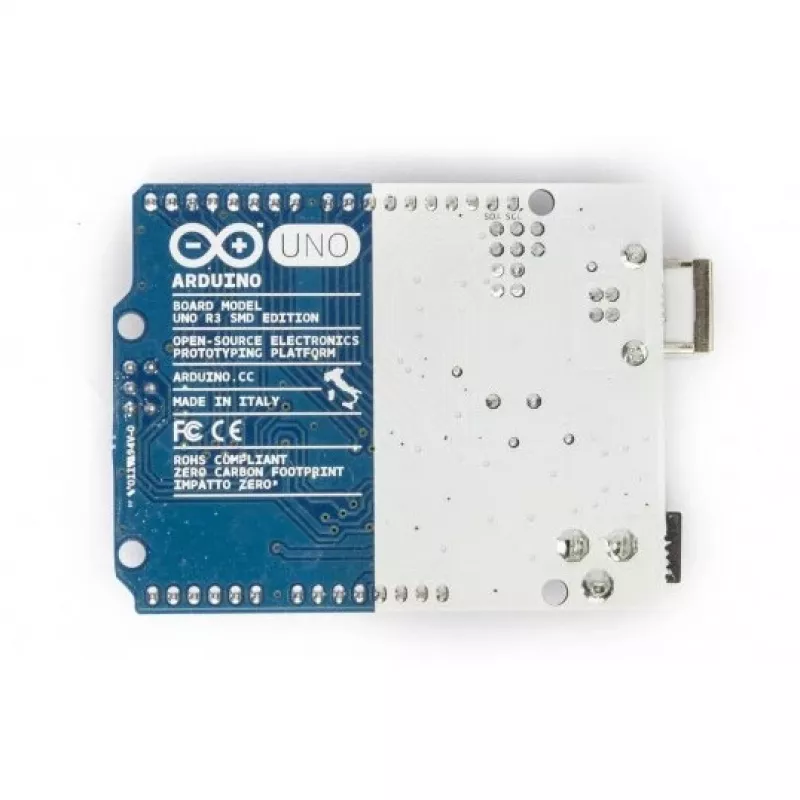

Development Board Arduino UNO SMD Rev3

Arduino Uno SMD R3 ir izstrādes plate, kuras pamatā ir ATmega328 mikrokontrolleris, kas darbojas ar 16 MHz frekvenci. Tā ietver 14 digitālās ieejas/izejas tapas (no kurām 6 atbalsta PWM), 6 analogās ieejas, 32 KB zibatmiņu, 2 KB SRAM, 1 KB EEPROM, USB savienojumu, barošanas ligzdu, ICSP galveni un atiestatīšanas pogu. Plate tiek darbināta, izmantojot USB, maiņstrāvas/līdzstrāvas adapteri vai bateriju, un tā atbilst RoHS, FCC un CE standartiem. R3 pārskatījumā ir ieviests ATmega16U2 USB-seriālais pārveidotājs un atjaunināts 1.0 tapu izvietojums, saglabājot Arduino Uno līnijas pamatiespējas.

Priekšrocības

Arduino UNO SMD Rev3 piedāvā kompaktu, labi dokumentētu platformu ar plašu kopienas atbalstu un savietojamību ar Arduino paplašinājumu platēm. Tās atjauninātās R3 iespējas — ATmega16U2 USB-seriālā mikroshēma, papildu SDA/SCL un IOREF tapas, kā arī uzlabota atiestatīšanas shēma — uzlabo USB apstrādi, I2C piekļuvi un paplašinājumu plašu savietojamību. Plates 5 V darba spriegums, ieteicamais 7–12 V līdzstrāvas ieejas diapazons un standarta formas faktors padara to piemērotu prototipēšanai un iegultajiem projektiem.

Piemērota

• Mikrokontrolleru programmēšanas un elektronikas apguvei
• Sensoru, izpildmehānismu un interaktīvu projektu prototipēšanai
• Mazu automatizācijas un vadības sistēmu izstrādei
• Standarta Arduino paplašinājumu plašu un bibliotēku izmantošanai

Galvenās specifikācijas

• Mikrokontrolleris: ATmega328
• Taktfrekvence: 16 MHz
• Atmiņa: 32 KB zibatmiņa (ATmega328), 2 KB SRAM, 1 KB EEPROM
• Digitālās I/O: 14 tapas (6 PWM izejas)
• Analogās ieejas: 6
• Darba spriegums: 5 V
• Ieteicamā līdzstrāvas ieeja: 7–12 V
• Izmēri: 53,4 x 68,6 mm
• Sertifikācija: RoHS, FCC, CE
• Ražotāja daļas numurs (MPN): A000073
• EAN: 8058333490137

Kā lietot

Savienojiet Arduino UNO SMD R3 ar datoru, izmantojot USB kabeli, lai to programmētu, izmantojot Arduino IDE, vai pievienojiet ārēju barošanu caur līdzstrāvas ligzdu vai piemērotu bateriju ieteicamajā sprieguma diapazonā. Instalējiet vai atlasiet ATmega328 plates profilu Arduino IDE, rakstiet vai ielādējiet skici, kompilējiet un augšupielādējiet. Izmantojiet digitālās un analogās tapas sensoriem, izpildmehānismiem un komunikācijas saskarnēm; ja nepieciešams, izmantojiet ICSP galveni zema līmeņa programmēšanai.

Ieteikumi

Izstrādes laikā un augšupielādējot skices, izmantojiet USB barošanu; izvietojot atsevišķās lietojumprogrammās, izmantojiet regulētu 7–12 V līdzstrāvas adapteri. Ievērojiet 5 V loģikas līmeni pievienotajiem moduļiem un paplašinājumu platēm, un skatiet paplašinājumu plašu dokumentāciju par IOREF savietojamību. Nepārsniedziet mikrokontrollera tapu absolūtos maksimālos nominālos lielumus.
