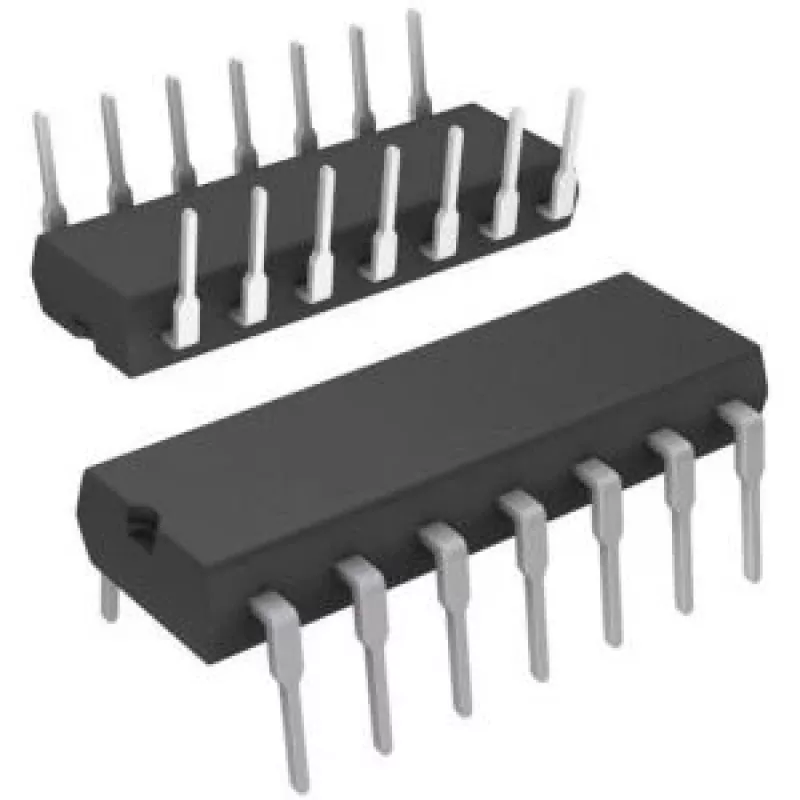

Digitālais-analogais pārveidotājs (DAC) TLC5620CN no Texas Instruments, 14‑kontaktu PDIP korpusā

TLC5620CN no Texas Instruments ir digitālais-analogais pārveidotājs (DAC), kas tiek piegādāts 14‑kontaktu PDIP korpusā. Tas nodrošina sprieguma izejas pārveidošanu no digitāliem ievades kodiem, lai iegūtu vidējas izšķirtspējas analogos signālus. Šī ierīce ir paredzēta sistēmām, kur nepieciešams kompakts, montējams caurumos DAC, lai veiktu saskarni ar mikrokontrolleriem, ģenerētu testa signālus vai veiktu līmeņa pārveidošanu starp digitālo un analogo domēnu.

Priekšrocības

TLC5620CN piedāvā vienkāršu paralēlās ievades saskarni un stabilu sprieguma izeju, kas piemērota tipiskiem jaukto signālu lietojumiem. Tā 14‑kontaktu PDIP korpuss nodrošina vienkāršu montāžu uz prototipēšanas platēm ar caurumu montāžu un mantotajām iespiedshēmu platēm. Ierīce nodrošina prognozējamu analogo darbību visā darbības diapazonā un ir saderīga ar izplatītiem viena barošanas sprieguma līmeņiem, ko izmanto iegultajās sistēmās.

Piemērots

• Mikrokontrollera saskarnei ar analogo signālu
• Signālu ģenerēšanai un viļņu formas izvadei lietojumos ar zemu līdz vidēju izšķirtspēju
• Līmeņa pārveidošanai un analogai vadībai testa iekārtās
• Izglītības un prototipēšanas projektiem, izmantojot komponentes ar caurumu montāžu

Galvenās specifikācijas

• Funkcija: Digitālā-analogā sprieguma izejas pārveidošana
• Korpusa tips: 14‑kontaktu PDIP (caurumu montāža)
• Ievades saskarne: Paralēlās digitālā koda ieejas (saderīgas ar loģikas līmeņiem)
• Izejas tips: Sprieguma izeja, piemērota ārējai buferizācijai vai tiešai lietošanai noteiktās slodzes robežās
• Barošana: Viena barošanas avota darbība, saderīga ar izplatītiem iegulto sistēmu spriegumiem
• Izšķirtspējas klase: Vidēja izšķirtspēja, piemērota vadības un testa signāliem

Kā lietot

Pievienojiet ierīci vienam barošanas spriegumam ieteicamajā darbības diapazonā un pievienojiet atsauces un zemējuma savienojumus atbilstoši shēmas prasībām. Pielieciet digitālos ievades kodus paralēlajām ievades kontaktiem no mikrokontrollera vai loģikas avota, ievērojot ieejas sprieguma sliekšņus. Izmantojiet piemērotu izejas buferi vai pastiprinātāju, ja to pieprasa slodze vai lai iegūtu zemāku izejas pretestību. Ietveriet pienācīgu atsaisti pie barošanas kontaktiem un ievērojiet Texas Instruments ieteikto izkārtojumu praksi jaukto signālu maršrutēšanai, integrējot DAC iespiedshēmas platē.

Ieteikumi

Stabilai darbībai novietojiet bloķējošos kondensatorus tuvu barošanas kontaktiem un maršrutējiet analogās izejas pēdas prom no trokšņainām digitālajām līnijām. Pārbaudiet loģikas līmeņu saderību starp digitālo avotu un DAC ieejām, un pievienojiet izejas buferi, ja tiek darbinātas zemas pretestības slodzes vai gari kabeļi.
