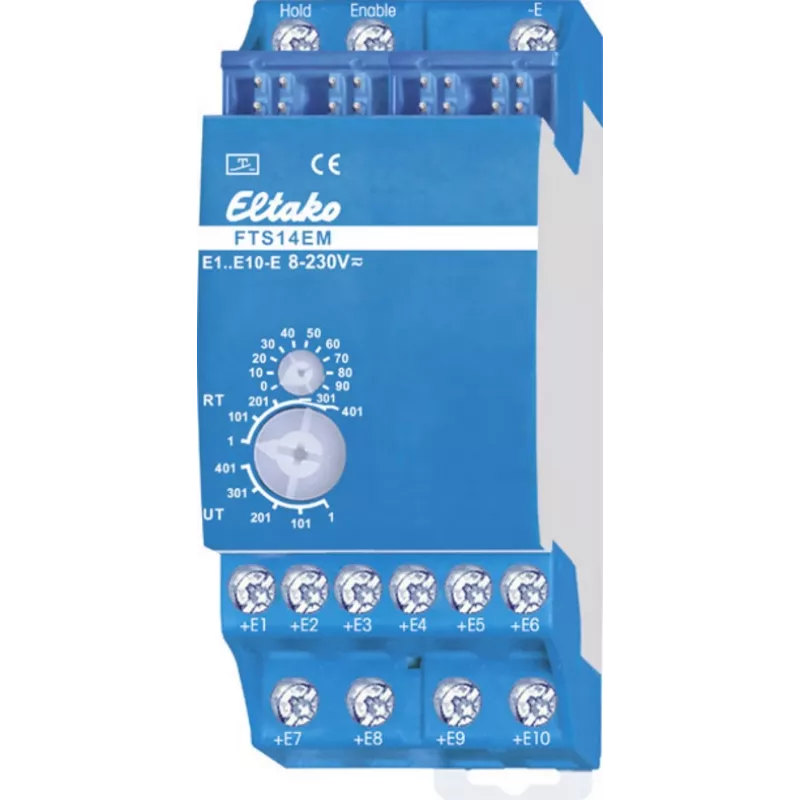

Digitālais I/O modulis Eltako FTS14EM

Digitālais I/O modulis Eltako FTS14EM ir ieejas modulis Eltako RS485 kopnei, kas nodrošina desmit vadības ieejas universāliem vadības spriegumiem. Modulārā ierīce paredzēta montāžai uz DIN-EN 60715 TH35 sliedes, aizņem 2 moduļus (36 mm plata) ar 58 mm dziļumu, un tai ir ļoti zemi zudumi gaidīšanas režīmā – 0,1 W. Savienojums ar Eltako RS485 kopni ietver kopnes šķērssavienojumu un barošanas spriegumu, izmantojot džemperi. Modulis paredzēts lietošanai kopā ar FTS14KS vai FAM14, un tas atbalsta galvaniski atdalītas vadības ieejas.

Priekšrocības

FTS14EM atbalsta plašu vadības sprieguma diapazonu (8–230 V UC) desmit elektriski izolētās ieejās, nodrošinot elastīgu dažādu signālu avotu integrāciju, vienlaikus saglabājot barošanas sprieguma atdalīšanu no ieejām. Kompaktais divu moduļu formāts ietaupa vietu uz DIN sliedes, un ierīcei ir minimāls enerģijas patēriņš gaidīšanas režīmā. Kopnes šķērssavienojums un ar džemperi konfigurējama barošana vienkāršo uzstādīšanu un elektroinstalāciju Eltako RS485 sistēmās.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Uzstādiet FTS14EM uz TH35 DIN sliedes un pievienojiet to Eltako RS485 kopnei, izmantojot komplektā esošos spailes; konfigurējiet kopnes šķērssavienojumu un barošanas spriegumu ar džemperi atbilstoši prasībām. Pievienojiet vadības avotus pie desmit ieejām, ievērojot atļauto vadības sprieguma diapazonu (8–230 V UC) un norādīto polaritāti +E un -E. Izmantojiet moduli kopā ar piemērotu centrālo ierīci, piemēram, FTS14KS vai FAM14, darbībai un integrācijai automatizācijas sistēmā. Sākot no ražošanas nedēļas 44/15, ieejas var iestatīt spiedpogām, logu/durvju kontaktiem vai kustības detektoriem atkarībā no uzstādīšanas vajadzībām.

Ieteikumi

Pārbaudiet saderību ar izvēlēto centrālo ierīci (FTS14KS vai FAM14) un pārliecinieties par ieeju elektroinstalācijas un džempera iestatījumiem pirms barošanas pieslēgšanas. Ievērojiet piemērojamos elektroinstalācijas standartus un atvienojiet barošanu elektroinstalācijas laikā.
