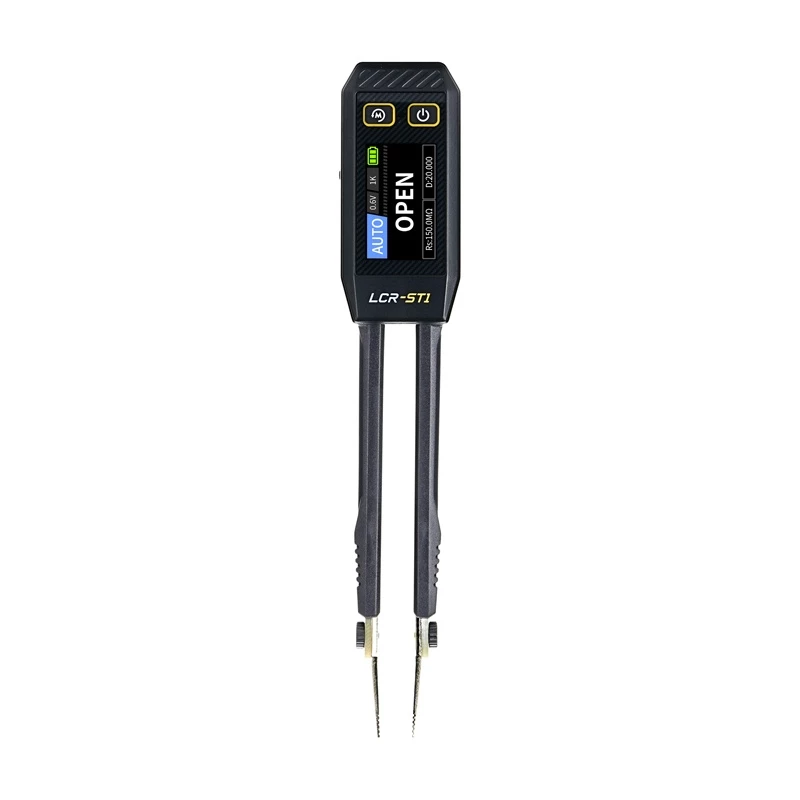

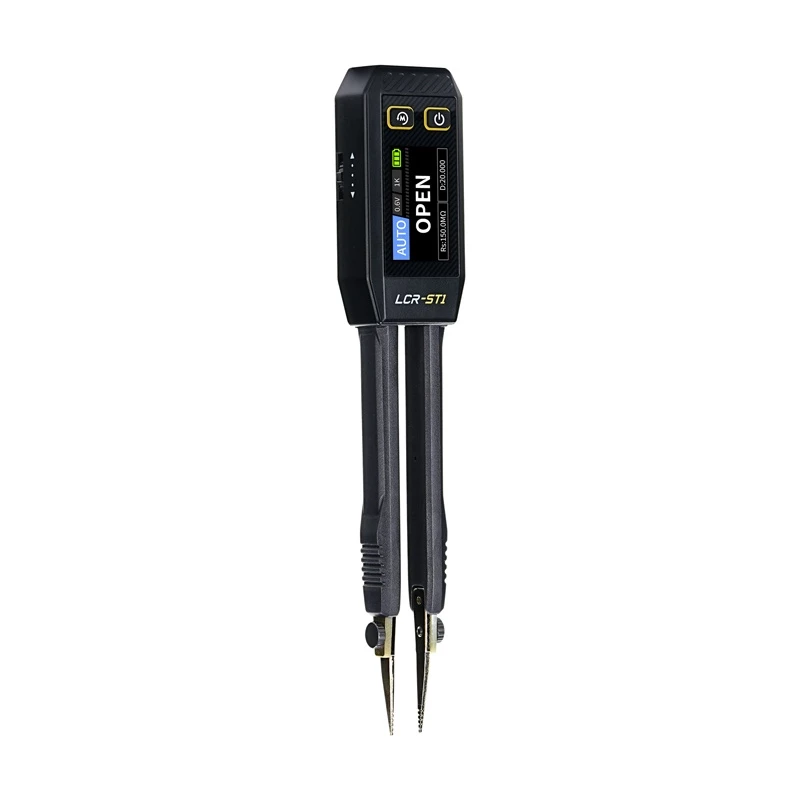

Digitālais pincetes LCR mērītājs Fnirsi LCR-ST1 — rokas LCR testeris SMD komponentiem

FNIRSI LCR-ST1 ir kompakts rokas digitālais pincetes LCR mērītājs ātrai virsmas montāžas un mazu elektronisko komponentu testēšanai. Tas mēra pretestību, kapacitāti, induktivitāti, ESR un veic diodes un nepārtrauktības pārbaudes. Ierīce piedāvā trīs testa frekvences (100 Hz, 1 kHz, 10 kHz), divus testa sprieguma līmeņus (0,3 V un 0,6 V RMS), maināmus zeltītus pincetes uzgaļus un USB-C saskarni uzlādei un datu eksportam. Mērītājs ir piemērots laboratorijas, servisa un ražošanas vidēm, kur nepieciešama ātra, nebojājoša komponentu diagnostika.

Priekšrocības

Mērītājam ir automātiska komponentu atpazīšana, kas parāda primāros un papildu parametrus bez manuālas režīma pārslēgšanas. Tas rāda paplašinātus parametrus, piemēram, kvalitātes faktoru (Q), zudumu faktoru (D), impedanci (Z), reaktanci (X) un ekvivalento virknes pretestību (ESR). 1,14" krāsu displejs vienlaikus parāda divus mērījumu parametrus, savukārt intuitīvas vadības pogas, sānu ripas slēdzis un datu glabāšana ar USB eksportu uzlabo darbplūsmu. Maināmi taisnie un izliektie uzgaļi un iebūvēts magnēts palielina daudzpusību un ērtību šaurās vai metāliskās darba zonās.

Piemērots

• Elektronisko ierīču un SMD komponentu apkopei un remontam
• Komponentu identificēšanai un šķirošanai ražošanā un prototipēšanā
• Darba galda testēšanai elektronikas laboratorijās un darbnīcās

Galvenās specifikācijas

• Displejs: 1,14" krāsu ekrāns
• Mērītie parametri: R, L, C, ESR, Q, D, Z, X, diodes tests, nepārtrauktība
• Testa frekvences: 100 Hz, 1 kHz, 10 kHz
• Testa sprieguma līmeņi: 0,3 V un 0,6 V RMS
• Kapacitātes mērījumu diapazons: 1 pF līdz 22 mF (diapazoni un precizitātes atšķiras atkarībā no frekvences)
• Induktivitātes mērījumu diapazons: 1 µH līdz 10 H (diapazoni un precizitātes atšķiras atkarībā no frekvences)
• Pretestības mērījumu diapazons: 10 mΩ līdz 10 MΩ (diapazoni un precizitātes atšķiras atkarībā no frekvences)
• Barošana: 250 mAh uzlādējama litija jonu baterija, USB-C uzlāde (5 V, 1 A)
• Izmēri: 28 × 19 × 150 mm; Svars: 41 g

Kā lietot

Ieslēdziet mērītāju un pievienojiet USB-C kabeli, ja nepieciešama uzlāde. Atveriet pincetes uzgaļus, novietojiet SMD komponentu starp zeltītajiem kontaktiem un ļaujiet ierīcei automātiski noteikt komponenta tipu; ekrānā parādīsies galvenie un papildu mērījumu parametri. Izmantojiet sānu ripas slēdzi un priekšējās pogas, lai mainītu displeja opcijas, izvēlētos frekvenci vai bloķētu mērījumus pēc vajadzības. Saglabājiet mērījumus atmiņā un eksportējiet ierakstītos datus uz datoru, izmantojot USB savienojumu, tālākai analīzei.

Ieteikumi

Lai iegūtu precīzus rezultātus, pārliecinieties, ka komponentu izvadu un pincetes uzgaļu kontaktu virsmas ir tīras; izvairieties no mērījumiem sprieguma ķēdēs. Izvēlieties piemērotu testa frekvenci mērķa komponentu klasei (augstākas frekvences mazām kapacitātēm un induktivitātēm). Pirms ilgstošas lietošanas uzlādējiet iekšējo bateriju un, ja nepieciešams, izmantojiet magnētisko statīvu, lai nostiprinātu mērītāju uz metāla virsmām.
