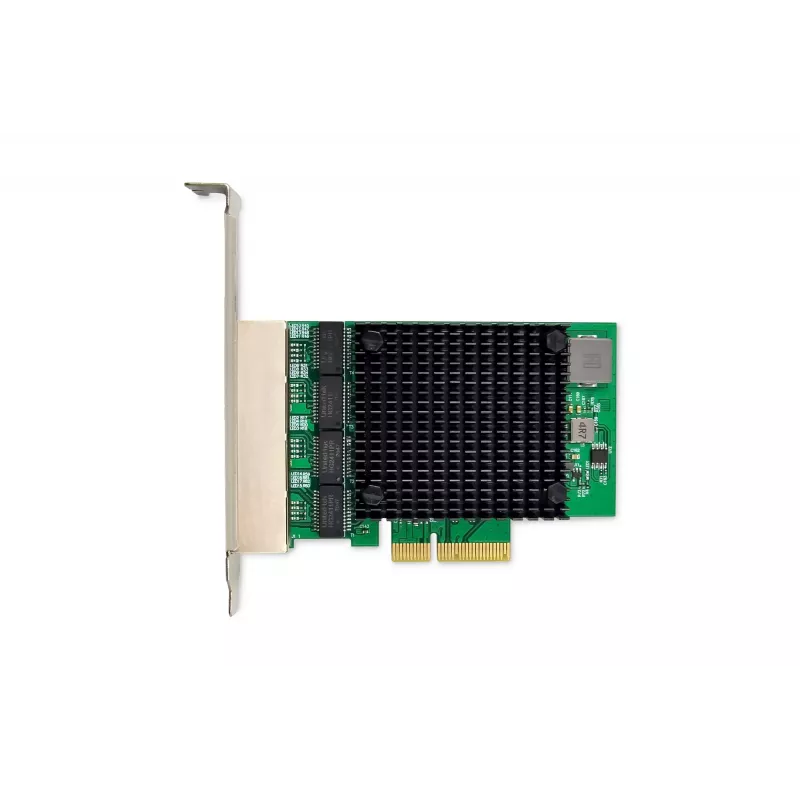

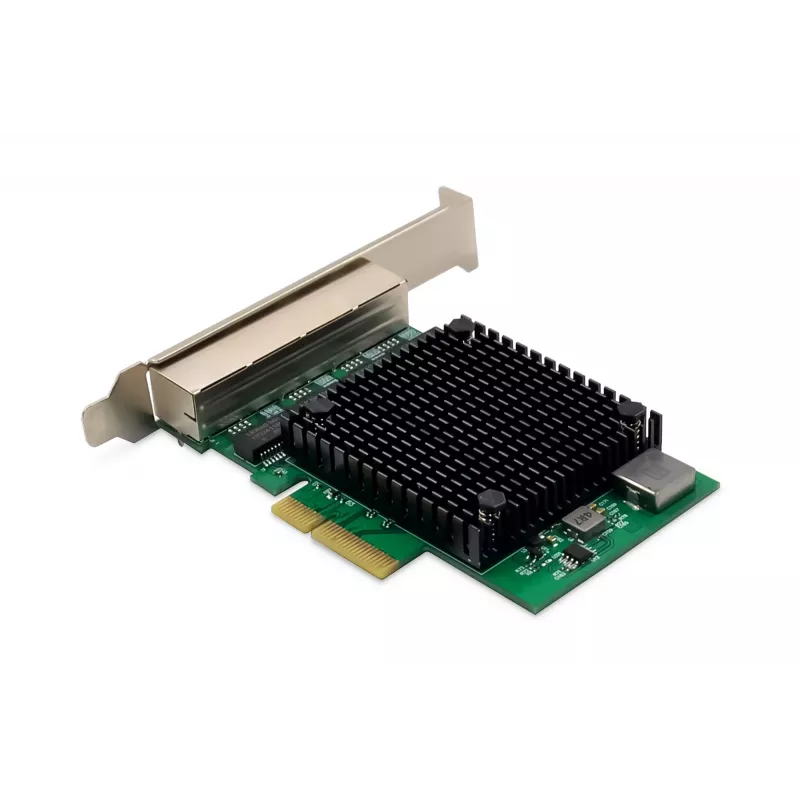

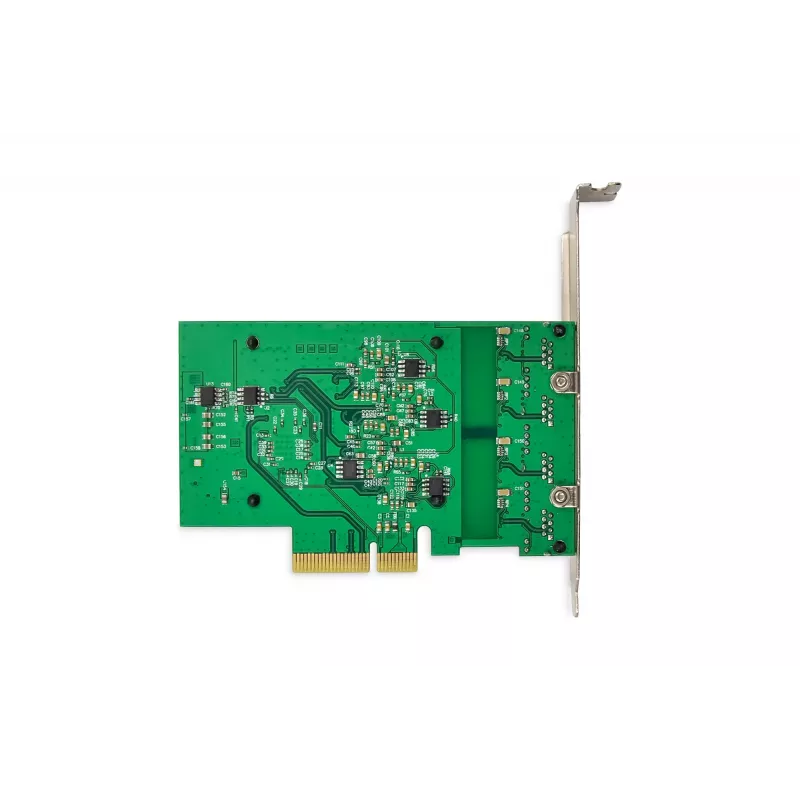

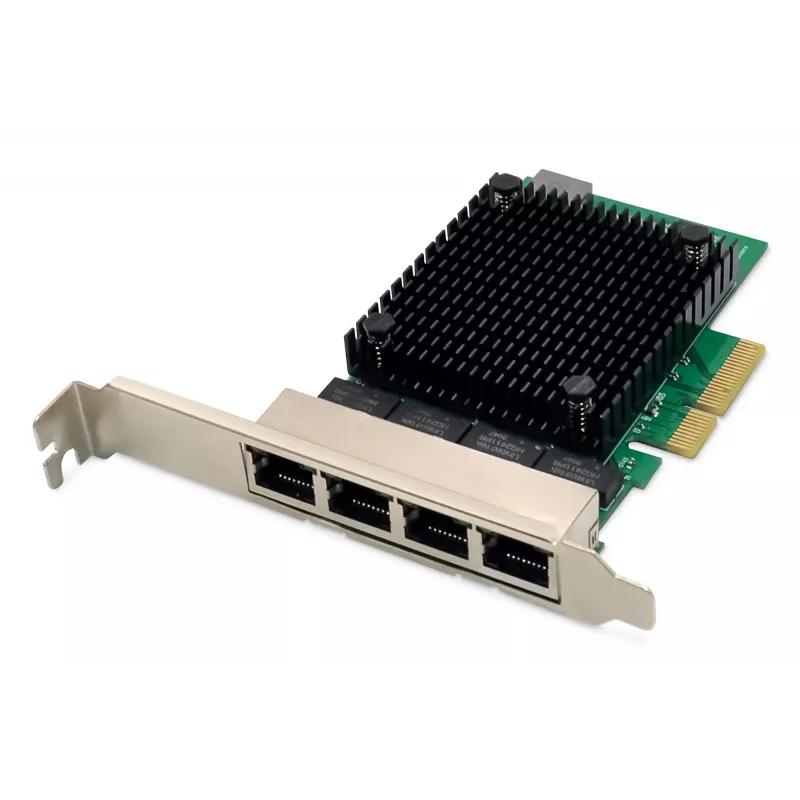

Digitus 4 portu 2,5 Gigabit Ethernet tīkla karte PCI Express Realtek mikroshēmojums

Digitus DN-10136 PCIe Quad-Port 2.5G tīkla adapteris integrē četru ātrumu IEEE 802.3 saderīgu datu nesēja piekļuves kontrolieri ar četriem 10/100/1000/2.5GBASE-T raiduztvērējiem. Ar PCI Express x4 saskarni (2 līniju PCIe kopne līdz 10 Gbps) un atbalstu 2.5G un 1G Lite režīmiem, karte nodrošina vadu savienojamību galddatoriem, darbstacijām, serveriem, sakaru platformām un iegultajām sistēmām un atbalsta ātrdarbīgu pārraidi pa CAT5e UTP (un CAT3 UTP 10 Mbps).

Priekšrocības

Tīkla karte atbalsta IEEE 802.3u, IEEE 802.3ab un IEEE 802.3bz standartus un ietver tādas funkcijas kā pāru maiņas/polaritātes/nobīdes korekcija un šķērssavienojuma noteikšana ar automātisku korekciju. Tās Realtek bāzes dizains un PCIe x4 saskarne nodrošina uzticamu vairāku portu 2,5 Gigabit veiktspēju, vienlaikus saglabājot saderību ar esošo Ethernet kabeļu infrastruktūru un parasto tīkla aprīkojumu.

Piemērots

• Galddatoriem, kam nepieciešami vairāki vadu tīkla porti
• Darbstacijām un serveriem, kam vajadzīgi apkopoti vai atsevišķi 2,5G savienojumi
• Sakaru platformām un tīkla ierīcēm
• Iegultajām sistēmām un rūpnieciskajiem datoriem ar PCI Express slotiem

Galvenās specifikācijas

• Modelis: DN-10136 (Digitus)
• Porti: 4 × 2.5GBASE-T (atpakaļsaderīgi ar 10/100/1000 Mbps)
• Saskarne: PCI Express x4 (2 līniju PCIe kopne, līdz 10 Gbps kopnes platums)
• Mikroshēmojums: Realtek bāzes daudz mikroshēmu risinājums
• Atbalstītie standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3az, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1ad, IEEE 802.1Qav, IEEE 1588v2
• Maksimālais datu pārraides ātrums: līdz 10000 Mbit/s (kopnes platuma iespēja)
• Kabeļu atbalsts: CAT5e UTP (2.5G/1G), CAT3 UTP (tikai 10 Mbps)
• Funkcijas: pāru maiņas/polaritātes/nobīdes korekcija, šķērssavienojuma noteikšana un automātiska korekcija
• Krāsa: zaļa / melna
• Svars: 0.1 kg

Kā lietot

Instalējiet karti pieejamā PCIe x4 (vai x8/x16) slotā izslēgtā datorā un piestipriniet to pie korpusa. Pievienojiet katru LAN portu tīklam, izmantojot atbilstošus CAT5e vai labākus UTP kabeļus 2.5G darbībai. Pēc sistēmas ieslēgšanas instalējiet pārdevēja nodrošinātos operētājsistēmas draiverus vai izmantojiet saderīgos Realtek draiverus. Konfigurējiet IP iestatījumus, saišu apvienošanu, VLAN vai QoS pēc nepieciešamības resursdatora OS vai pārvaldības programmatūrā.

Ieteikumi

Lai nodrošinātu uzticamu 2.5G veiktspēju, izmantojiet CAT5e vai augstākas kvalitātes kabeļus un pārliecinieties, ka mātesplates BIOS/OS atbalsta PCIe ierīces; atjauniniet draiverus uz jaunāko Realtek laidienu. Mantotiem 10 Mbps savienojumiem var izmantot CAT3 UTP, bet tas nav ieteicams lielākiem ātrumiem.
