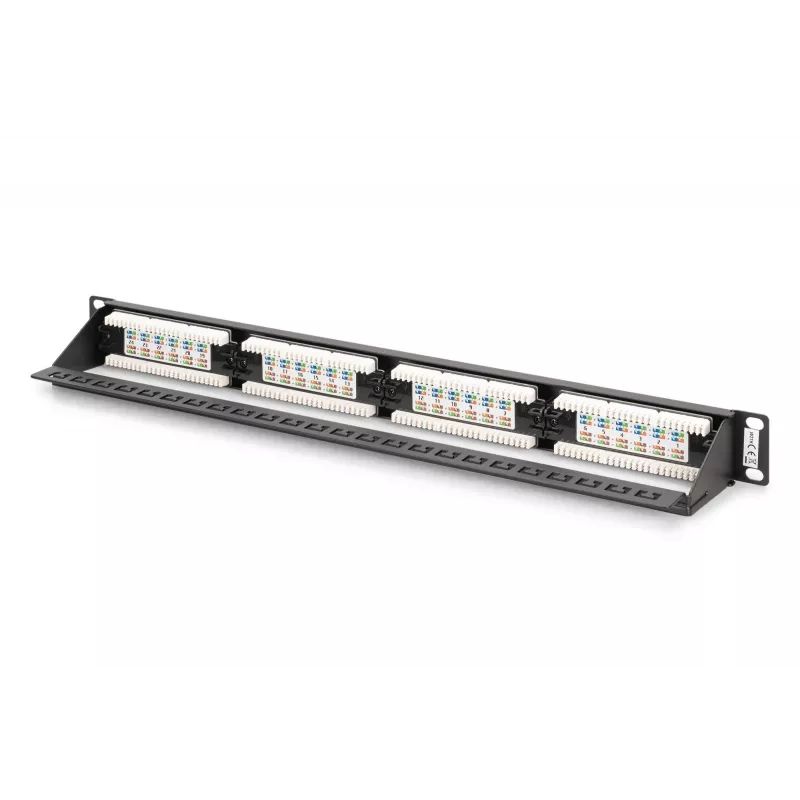

Digitus CAT 6 komutācijas panelis, neekranēts DN-91624U-CR

DIGITUS® neekranētais CAT6 komutācijas panelis atbalsta nākotnes standartus un augstas klases uzbūves kvalitāti tīkla instalācijām. Pieejams 16 un 24 pieslēgvietu (1U) vai 48 pieslēgvietu (2U) versijās, tas ir izstrādāts, lai atbilstu Link Performance Class E līdz 250 MHz un atbilst ISO/IEC 11801 un EN 50173 standartiem. Panelis ir UL sertificēts, un tam ir 1,5 mm cinkota auksti velmēta tērauda korpuss, kas piemērots 19" statņu montāžai.

Priekšrocības

CAT6 komutācijas panelis nodrošina uzticamu 1GBase-T un PoE atbalstu strukturētām kabeļu sistēmām, ar krāsu kodētu LSA termināciju, kas saderīga ar EIA/TIA 568 A un B standartiem. Izturīga mehāniskā konstrukcija, niķelēti kontakti ar zelta pārklājumu un standartizēti komponenti nodrošina nemainīgu elektrisko veiktspēju un ilgu kalpošanas laiku. Statņiem piemērotais dizains un ātrie kabeļu fiksatori vienkāršo uzstādīšanu un kabeļu pārvaldību.

Galvenās specifikācijas

• Lietošanas jomas: līdz 250 MHz, 1GBase-T, PoE
• Standarti: ISO/IEC 11801 (3. izd.), EN 50173-1, EIA/TIA 568-C
• Montāža: piemērots 483 mm (19") statņu montāžai
• Savienotāji: RJ45 ligzdas, 8P8C
• Kabeļu terminācija: LSA sloksnes, krāsu kodētas EIA/TIA 568 A & B
• Kabeļu fiksācija: ātrie fiksatori
• Korpusa materiāls: 1,5 mm cinkots auksti velmēts tērauds (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• RJ45 ligzdas materiāls: ABS UL 94V-0
• Kontaktu materiāls: niķelēta fosfora bronza ar 0,5 µm zelta pārklājumu uz kontaktiem
• RJ45 ekranējums: niķelēta bronza
• LSA griezējspaile: Krone LSA+, UL 94V-2, cinkota fosfora bronza
• Iespiedplate: FR4, UL 94V-0
• Ievietošanas spēks: maks. 30 N (IEC 60603-7-5)
• Stiepes slodze: 7,7 kg starp ligzdu un spraudni
• Darba temperatūra: -20 °C līdz +70 °C
• Ligzdas savienošanas cikli: >750 (ISO/IEC 11801, IEC 60603-7-5)
• Termināļa cikli: >200 (ISO/IEC 11801, IEC 60603-7-5)
• Dzīslu uztvērējs: 22–26 AWG masīvi un vīti vadi
• Izolācijas pretestība: >500 MΩ
• Kontaktu pretestība: <20 mΩ
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)

Lietošana

Uzstādiet komutācijas paneli standarta 19" statnē (1U 16/24 pieslēgvietām, 2U 48 pieslēgvietām). Sagatavojiet kabeļus atbilstošā garumā un terminējiet katru dzīslu uz LSA sloksnēm atbilstoši EIA/TIA 568 A vai B krāsu kodam, kas uzdrukāts uz paneļa. Izmantojiet ātros fiksatorus, lai nostiprinātu kabeļus un nodrošinātu uzticamu spriegojuma samazināšanu. Pārbaudiet pareizu vadu savienojumu un testējiet katru pieslēgvietu nepārtrauktībai un veiktspējai līdz 250 MHz pirms sistēmas nodošanas ekspluatācijā. Ievērojiet vietējās zemēšanas prakses, ja piemērojams; zemējuma vads nav iekļauts.

Ieteikumi

Optimālai veiktspējai izmantojiet CAT6 kategorijas komutācijas auklas un nodrošiniet, lai uzstādīšana atbilstu ISO/IEC 11801 un EN 50173 vadlīnijām. Pēc uzstādīšanas veiciet sertifikācijas testēšanu, lai apstiprinātu atbilstību Link Performance Class E un validētu PoE piegādi un 1GBase-T darbību.
