DIGITUS CAT 6A U/FTP instalācijas kabelis 305 m, vienkāršs, Cca, Easy Pull Box, zils

DIGITUS CAT 6A U/FTP instalācijas kabelis 305 m Easy Pull Box iepakojumā, zilā krāsā, ir instalācijas klases tīkla kabelis, kas paredzēts 10 Gigabit Ethernet un ātrdarbīgai strukturētai kabeļu sistēmai. Kabelim ir U/FTP ekranējums (alumīnija laminēta poliestera folija ap katru pāri), AWG 23/1 tukša vara vadi 4x2 konfigurācijā un bezhalogēna, mazdūmu ārējais apvalks ar CPR klasi Cca. Ar norādīto pārraides frekvenci līdz 500 MHz un Power over Ethernet (PoE) atbalstu šis Cat6A kabelis ir paredzēts maģistrāles, horizontālajai un aprīkojuma kabeļu infrastruktūrai komerciālās, rūpnieciskās un datu centru vidēs.

Priekšrocības

U/FTP konstrukcija nodrošina individuālu pāru ekranējumu, lai samazinātu šķērsrunu un uzlabotu imunitāti pret elektromagnētiskiem traucējumiem, savukārt ārējais neekranētais dizains saglabā elastību uzstādīšanai. AWG 23/1 vara vadi un kontrolētā pāru ģeometrija nodrošina stabilu pretestību un zemu vājinājumu līdz 500 MHz. Bezhalogēna LSZH apvalks ar CPR Cca klasifikāciju samazina dūmu un kodīgu gāzu izdalīšanos ugunsgrēka gadījumā, atbilstot mūsdienu ēku drošības prasībām. Piegādāts uz Easy Pull Box, kabeli ir viegli izvietot garos posmos, un tas atbalsta plug-and-play savienojumus standarta RJ45 / Cat6A termināliem.

Piemērots

• 10 Gigabit Ethernet maģistrāles un horizontālajai kabeļu sistēmai
• Serveru telpām un datu centriem, kur nepieciešama liela caurlaidspēja
• Biroju strukturētai kabeļu sistēmai un atvērtā plānojuma LAN izvietojumiem
• Rūpnieciskiem uzstādījumiem, kur nepieciešama pastiprināta EMI aizsardzība
• PoE darbināmām ierīcēm, piemēram, piekļuves punktiem, kamerām un tālruņiem

Galvenās specifikācijas

• Kategorija: Cat6A, U/FTP (individuāls pāru folijas ekranējums)
• Garums: 305 m uz Easy Pull Box
• Vads: tukšs varš, AWG 23/1, 4 pāri (8 vadi)
• Pārraides frekvence: līdz 500 MHz
• Pretestība: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Kapacitāte: aptuveni 45 pF/m nominālā @ 1 kHz
• Atgriezeniskie zudumi un savienojuma vājinājums: izstrādāts, lai atbilstu Cat6A veiktspējai un CA-2. tipa savienojuma vājinājumam
• Izplatīšanās ātrums (NVP): 70%
• Darba temperatūra: -20 °C līdz +75 °C; uzstādīšanas temperatūra: 0 °C līdz +50 °C
• Ārējais apvalks: bezhalogēna LSZH, CPR Euroklase Cca
• Ārējais diametrs: ~7,6 mm (mainās atkarībā no CPR klases)
• Svars: aptuveni 58 kg/km (mainās atkarībā no CPR klases)
• Mehānika: statiskais liekuma rādiuss ≥4×AD, dinamiskais liekuma rādiuss ≥8×AD, maksimālais ieteicamais vilkšanas spriegums 150 N
• Atbalsta PoE un standarta RJ45 Cat6A terminālus

Kā lietot

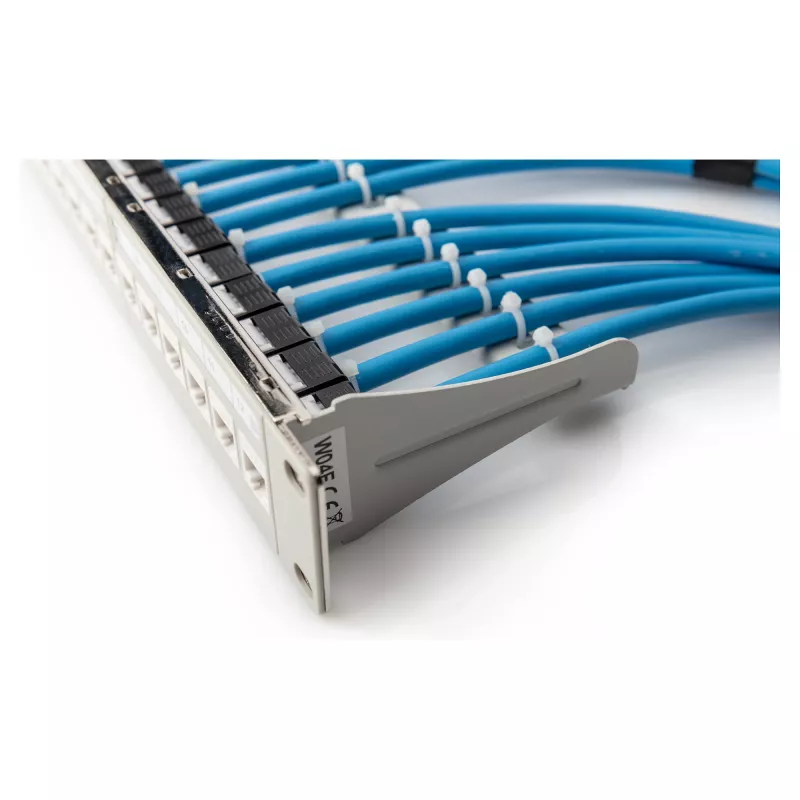

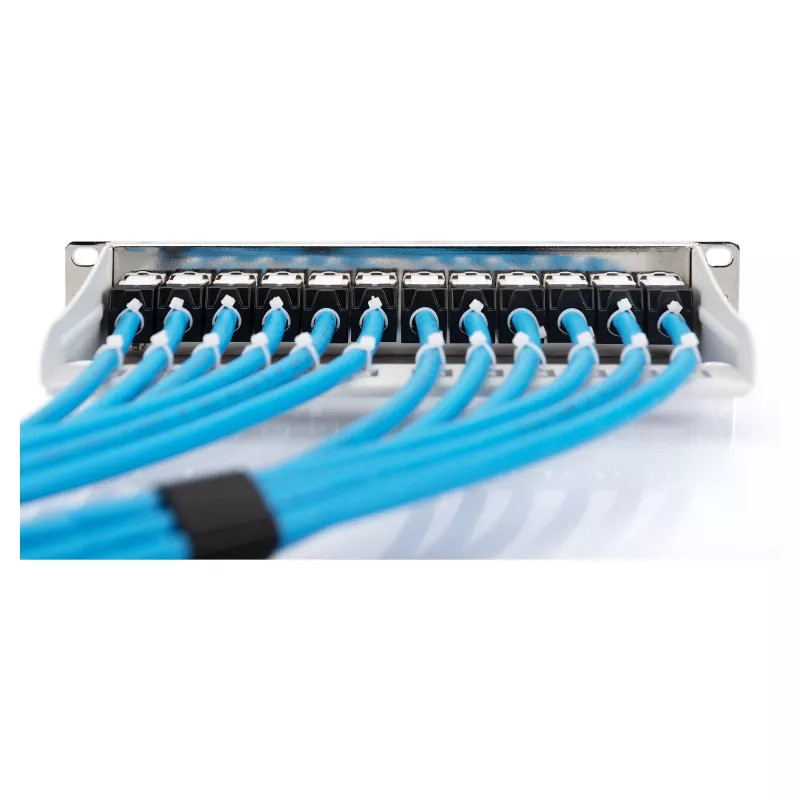

Izvelciet kabeli no Easy Pull Box pa plānoto kabeļa maršrutu, ievērojot norādītos liekuma rādiusus un maksimālo vilkšanas spēku, lai nesabojātu vadu un ekranējumu. Katru galu terminējiet ar saderīgiem Cat6A RJ45 savienotājiem vai keystone ligzdām, kas paredzētas U/FTP kabeļiem, un nodrošiniet pareizu folijas drenāžas savienojumu ar zemējumu, ja nepieciešams. Pārbaudiet uzstādītās līnijas ar sertificētu kabeļu testeri, lai pārbaudītu tādus parametrus kā garums, nepārtrauktība, pāru integritāte, pretestība un svešā šķērsruna, apstiprinot atbilstību Cat6A veiktspējai.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, pēc iespējas ievērojiet atstarpi no strāvas kabeļiem un spēcīgiem EMI avotiem, uzstādīšanas laikā izvairieties no asiem līkumiem un samezglojumiem, kā arī pārliecinieties, ka ekranējuma drenāža ir pareizi savienota ar zemējuma sistēmu metāla paneļos vai korpusos. Izmantojiet atbilstošu aparatūru, kas paredzēta Cat6A un U/FTP kabeļiem, lai saglabātu pārraides raksturlielumus.
