DIGITUS Ftth Mājas Sadales Bloks. 3x LC/APC Duplex OS2. IP54. Savienošanai gatavs

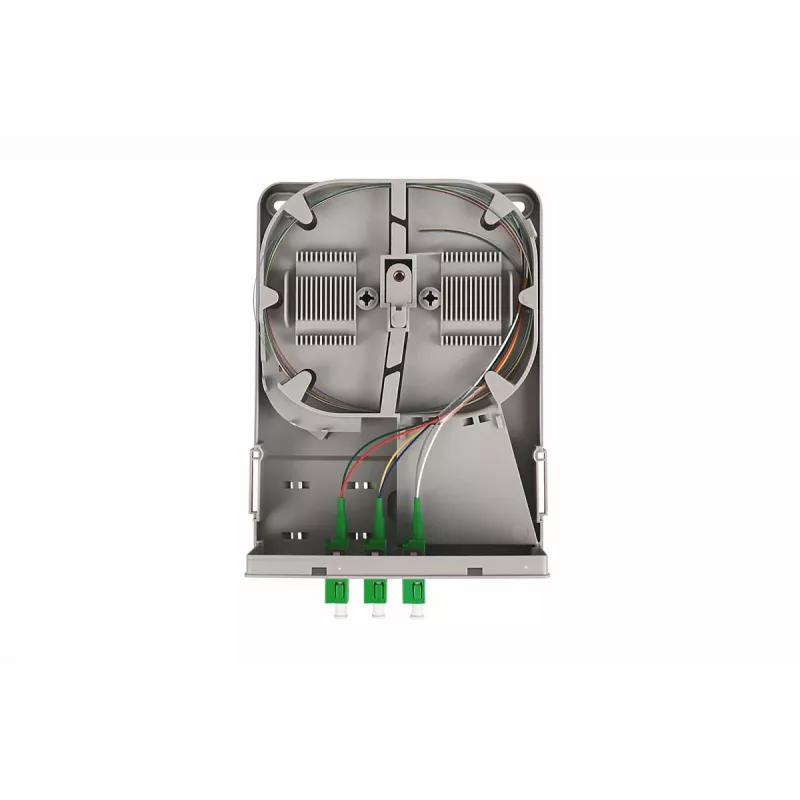

Digitus FTTH Mājas Sadales Bloks ir kompakta plastmasas sienas kārba, kas paredzēta dzīvojamo telpu optisko šķiedru instalācijām. Tā atbalsta trīs LC/APC dupleksos savienojumus un var uzņemt līdz 24 šķiedrām savienošanas kasetē. Ierīcei ir trīsdaļīgs korpuss ar noņemamu pamatplati un bloķējamu garu vāku, lai aizsargātu iekšējās sastāvdaļas, vienlaikus piedāvājot vairākas kabeļu ievades iespējas un pielāgojamus šķiedru turētājus.

Priekšrocības

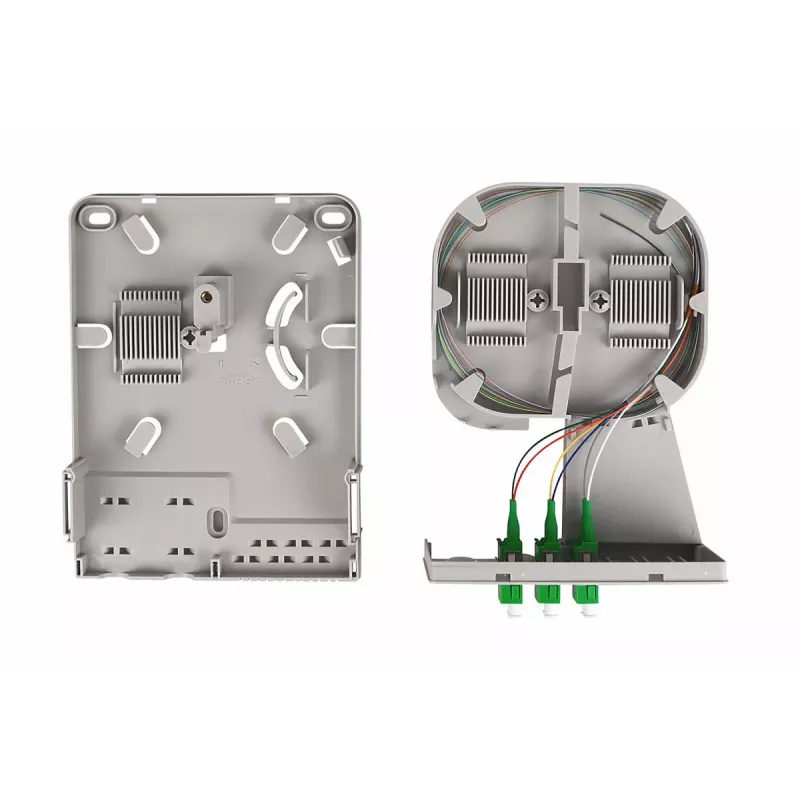

Sadales bloks apvieno nelielu aizņemto laukumu ar elastīgām uzstādīšanas iespējām: daudzfunkcionāla pamatplate ar PLC sadalītāju un kabeļu vadotnēm, savienošanas kasete līdz 12 savienotājiem (24 šķiedrām) un maināmi savienošanas vai termouzliktņu turētāji. Tam ir speciāli izgriezumi 7 mm vai 12 mm mikrokanāliem, papildu vieta gofrēšanai vai caurspīdīgai savienošanai, un iebūvēta cilindriskā slēdzene vākam, lai nepieļautu neatļautu piekļuvi.

Piemērots

• Dzīvojamo telpu FTTH termināliem
• Mazu dzīvokļu vai māju optiskās šķiedras sadalei
• Iekštelpu sienas montāžas optiskās šķiedras savienošanai un pārslēgšanai

Galvenās specifikācijas

• Modelis: DN-949103
• Zīmols: DIGITUS

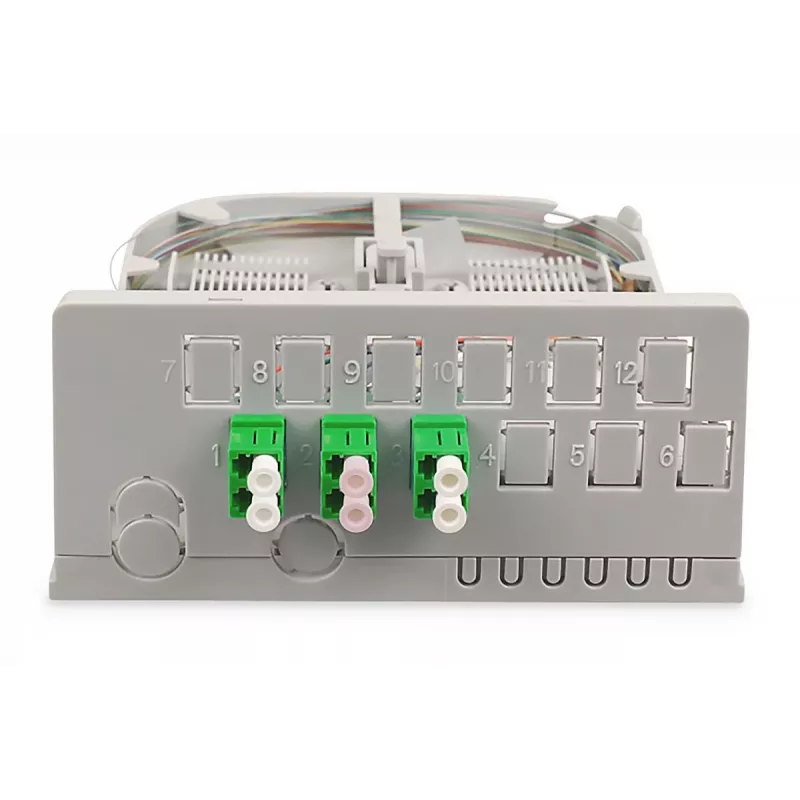

• Porti: 3 × LC/APC duplekss
• Savienošanas ietilpība: līdz 24 šķiedrām (savienošanas kasete ar diviem 12 šķiedru turētājiem)

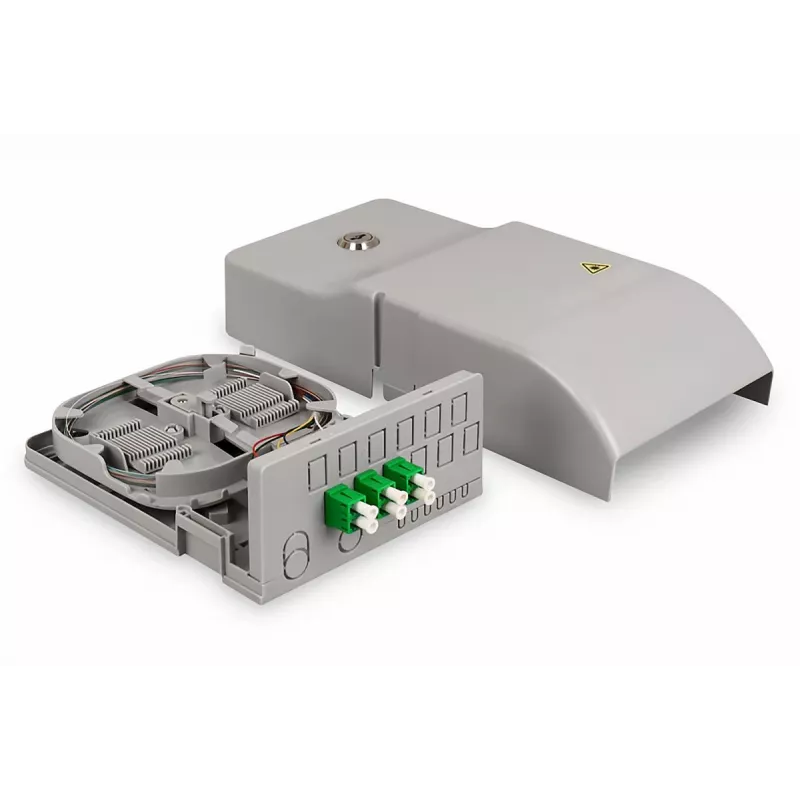

• Korpuss: 3-daļīga plastmasas sienas kārba ar noņemamu pamatplati un garu vāku
• Kabeļu ievade: vairākas iespējas, tostarp 7 mm un 12 mm mikrokanālu izgriezumi
• Izmēri: 122 mm (P) × 59 mm (D) × 256 mm (A)
• Slēdzene: iebūvēta cilindriskā slēdzene
• MPN / EAN: DN-949103 / 4016032487630

Kā lietot

Uzstādiet pamatplati vēlamajā korpusa iekšējā pozīcijā, lai nodrošinātu netraucētu piekļuvi kabeļu izvilkšanai un savienošanai. Izvadiet ienākošo šķiedru caur viedo kabeļu vadotni un nostipriniet to vietā. Ja nepieciešams, ievietojiet mikrokanālus caur atbilstošajiem 7 mm vai 12 mm izgriezumiem. Ievietojiet vai nomainiet PLC sadalītājus un savienošanas vai termouzliktņu turētājus paredzētajās vietās. Uzstādiet savienošanas kaseti, lai uzņemtu līdz 12 savienotājiem, un ievietojiet nepieciešamos LC, SC vai E-2000® savienotājus. Aizveriet korpusu un aizslēdziet garo vāku ar cilindrisko slēdzeni, lai aizsargātu abonenta pusi.

Ieteikumi

Lai nodrošinātu uzticamu darbību, veiciet šķiedru savienošanu un savienotāju uzstādīšanu tīrā vidē un izmantojiet saderīgus savienošanas turētājus un savienotājus. Nodrošiniet pareizu liekuma rādiusa pārvaldību, maršrutējot šķiedras, un nostipriniet vāku ar cilindrisko slēdzeni, lai novērstu bojāšanu.
