DIGITUS Fttx instalācijas komplekts, iepriekš montēts, 4 šķiedru LC/APC savienotāji, 70 m, 9 µm

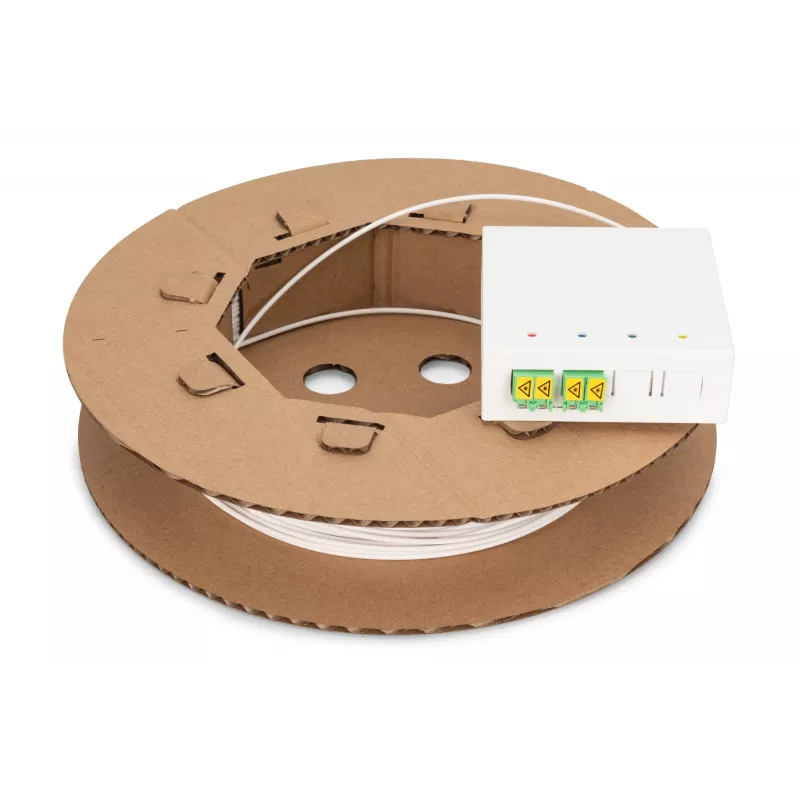

DIGITUS Fttx instalācijas komplekts ir kompakts FTTH risinājums, kas tiek piegādāts ar iepriekš montētu 70 m instalācijas kabeli, kurā ir četras 9 µm optiskās šķiedras un LC/APC savienotāju nobeigumi vienā pusē. Izstrādāts ātrai ātrgaitas optiskās šķiedras līdz mājām (FTTH) savienojumu izvēršanai tīkla 4. līmenī, komplektā ietilpst pie sienas un DIN sliedes stiprināma sadales kārba ar integrētu savienošanas kaseti un diviem LC-APC dupleksajiem savienotājiem, lai vienkāršotu savienošanu ar mājas tīkla vārtejām vai sadales paneļiem.

Priekšrocības

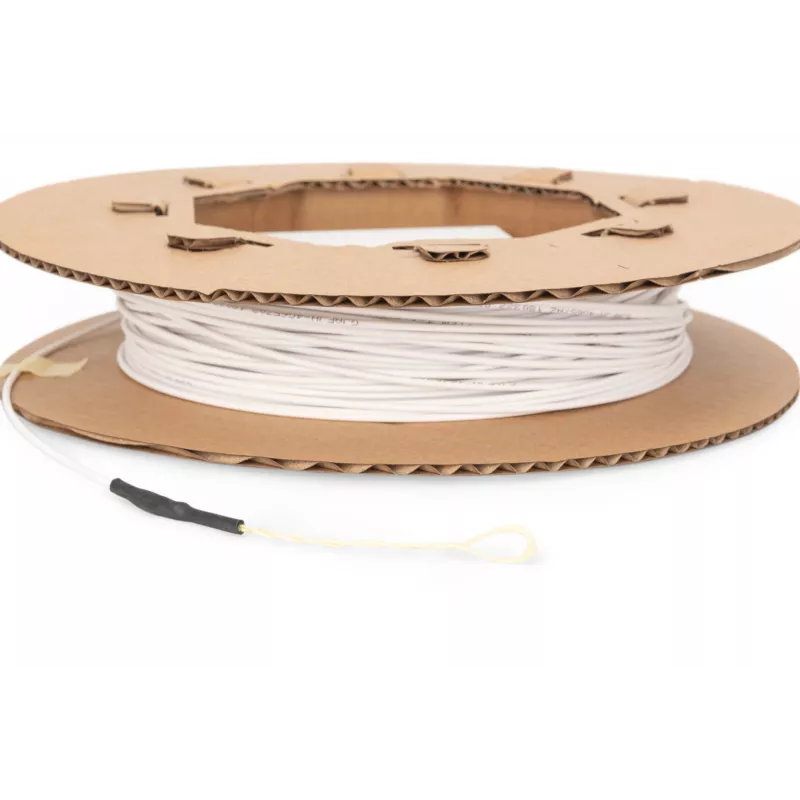

Šis lietošanai gatavais komplekts samazina instalācijas laiku dzīvojamā vienībā, nodrošinot iepriekš terminētus LC/APC savienotājus un atvērtu kabeļa galu vieglai maršrutēšanai līdz ēkas nodošanas punktam. Sadales kārba atbalsta virsmas montāžu, piedāvā integrētus lāzera aizsardzības aizvarus uz LC/APC savienotājiem un ietver izturīgu vilkšanas cilpu drošai kabeļa instalācijai cauruļvadu sistēmās. Visi nepieciešamie komponenti iekštelpu FTTH nolaišanas pabeigšanai ir iekļauti, nodrošinot vienkāršu savienošanu un paplašināšanu.

Piemērots

• Iekštelpu FTTH/Fttx instalācijām dzīvokļos un privātmājās
• Savienojumam no ēkas nodošanas punkta līdz mājas tīkla vārtejai vai ONT
• Profesionālai vai ātrai instalācijai dzīvojamo optisko šķiedru izvēršanai
• Situācijām, kur nepieciešami kompakti virsmas vai DIN sliedes stiprināmi optisko šķiedru savienojumi

Kad var nebūt piemērots

Šis komplekts ir paredzēts iekštelpu un īsiem āra nolaišanas instalācijām un nav izstrādāts kā liela attāluma maģistrālais kabelis. Tas satur iepriekš montētu nolaišanas kabeli ar LC/APC nobeigumiem tikai vienā galā; ja nepieciešami citi savienotāju tipi, būs nepieciešami papildu adapteri vai uz lauka terminējami savienotāji. 2,0 mm kabelis un baltā LSOH apvalka ir optimizēti tipiskiem dzīvojamo telpu maršrutiem, bet var neatbilst specifiskām mehāniskās aizsardzības prasībām atklātiem āra posmiem bez papildu cauruļvada vai aizsardzības.

Galvenās specifikācijas

• Nolaišanas kabeļa garums: 70 m
• Šķiedru skaits un tips: 4 × 9/125 µm G.657.A2 liekumam optimizētas šķiedras
• Kabeļa diametrs: 2,0 mm
• Buferis: 900 µm noņemams buferis
• Stiprības elementi: aramīda dzija spriedzes samazināšanai
• Ārējais apvalks: LSOH, krāsa balta
• Kabeļa struktūras klase: I-V(ZN)H
• Ugunsreakcija (CPR): Dca
• Savienotāja tips: LC/APC (iepriekš montēts vienā galā), APC pulējums
• Paneļa portu skaits: 4 (2 aprīkoti porti ar 2× LC-APC dupleksajiem savienotājiem)
• Sadales kārbas izmēri (A×P×D): 80 × 80 × 28 mm
• Sadales kārbas materiāls: ABS
• Darba temperatūra (kabelis): -15 °C līdz +70 °C
• Uzstādīšanas temperatūras diapazons: -10 °C līdz +60 °C
• Uzglabāšanas/darba temperatūra (kārba): -40 °C līdz +65 °C
• Svars (komplekts): aptuveni 60 g
• Pilna dupleksā atbalsts

Kā lietot

Uzstādiet FTTH sadales kārbu izvēlētajā iekštelpu vietā uz sienas vai DIN sliedes. Izvadiet iepriekš montēto nolaišanas kabeli caur cauruļvadu vai vadāmu ceļu līdz ēkas nodošanas punktam un, ja nepieciešams, izmantojiet vilkšanas cilpu instalācijas atvieglošanai. Terminētie LC/APC savienotāji ir gatavi pievienošanai ONT, maršrutētājam vai adapterim; atvērto kabeļa galu var sagatavot un savienot integrētajā savienošanas kasetē, lai savienotu ar ēkas puses šķiedru. Nodrošiniet, ka lāzera aizsardzības aizvari paliek aizvērti, līdz savienotāji ir savienoti, un ievērojiet standarta šķiedru apstrādes un tīrīšanas procedūras instalācijas laikā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties par LC/APC savienotāja saderību ar jūsu ONT vai sadales paneli
• Pārbaudiet, vai 70 m kabeļa garums un 2,0 mm diametrs atbilst paredzētajam maršrutam
• Plānojiet papildu aizsargcauruļvadu, ja nolaišana tiks pakļauta āra apstākļiem
• Nodrošiniet, ka uzstādītājiem ir savienošanas instrumenti, ja nepieciešama integrācija ar ēkas šķiedrām

Ieteikumi

Izmantojiet piemērotus šķiedru tīrīšanas instrumentus un turiet LC/APC lāzera aizsardzības aizvarus aizvērtus līdz galīgajai savienošanai. Velkot kabeli, izvairieties pārsniegt liekuma rādiusa robežas G.657.A2 šķiedrām un nostipriniet sadales kārbu ar ieteicamajiem stiprinājumiem stabilai, ilgstošai instalācijai.
