Digitus Gigabit Ethernet PoE Splitter rūpnieciskais 60W IEEE 802.3af 802.3at 802.3bt

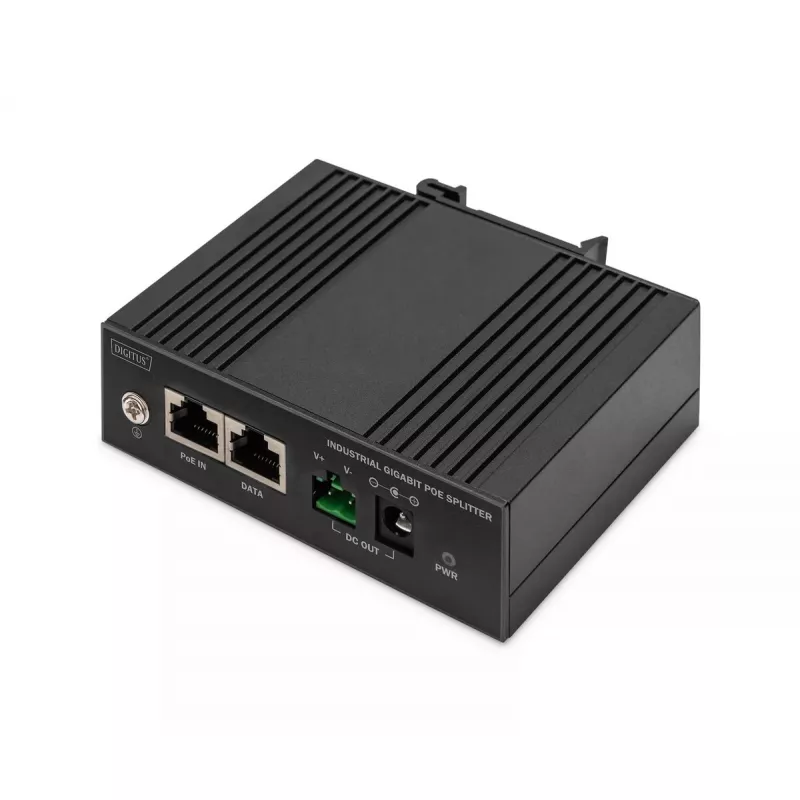

Digitus Gigabit Ethernet PoE spliters DN-651140 pārveido PoE strāvu, kas piegādāta pa RJ45 kabeli, par 12V līdzstrāvas izeju ierīču barošanai Gigabit Ethernet vidē. Spliters atbalsta IEEE 802.3af, 802.3at un 802.3bt standartus, pieņem 36–57 V līdzstrāvas ieeju un nodrošina līdz 51 W (tipiskā konfigurācijā) vai līdz modeļa nominālajai izejai rūpnieciskiem lietojumiem. Tajā ietilpst viens PoE RJ45 ports (dati + strāvas ieeja), viens LAN RJ45 ports (tikai dati) un līdzstrāvas izejas savienotājs barojamajai ierīcei.

Priekšrocības

DN-651140 atbalsta Gigabit caurlaides datu pārraides ātrumu un gan A alternatīvas, gan B alternatīvas PoE savienojumus, nodrošinot savietojamību ar plašu PSE iekārtu klāstu. Tā plašais ieejas sprieguma diapazons (36–57 V līdzstrāva) samazina nepieciešamību pēc ārējiem komponentiem, un ierīce ir paredzēta paplašinātam darba temperatūras un mitruma diapazonam, kas piemērots rūpnieciskai lietošanai. Kompaktie izmēri un komplektā iekļautais līdzstrāvas kabelis vienkāršo uzstādīšanu.

Piemērots

• IP kameru, piekļuves punktu un tīkla sensoru barošanai, kuriem nepieciešams 12V līdzstrāva
• Rūpnieciskām tīkla iekārtām, kur nepieciešama Gigabit datu un PoE strāvas pārveidošana
• Izvietojumiem, kur nepieciešama IEEE 802.3af/at/bt savietojamība un A/B alternatīvas atbalsts

Galvenās specifikācijas

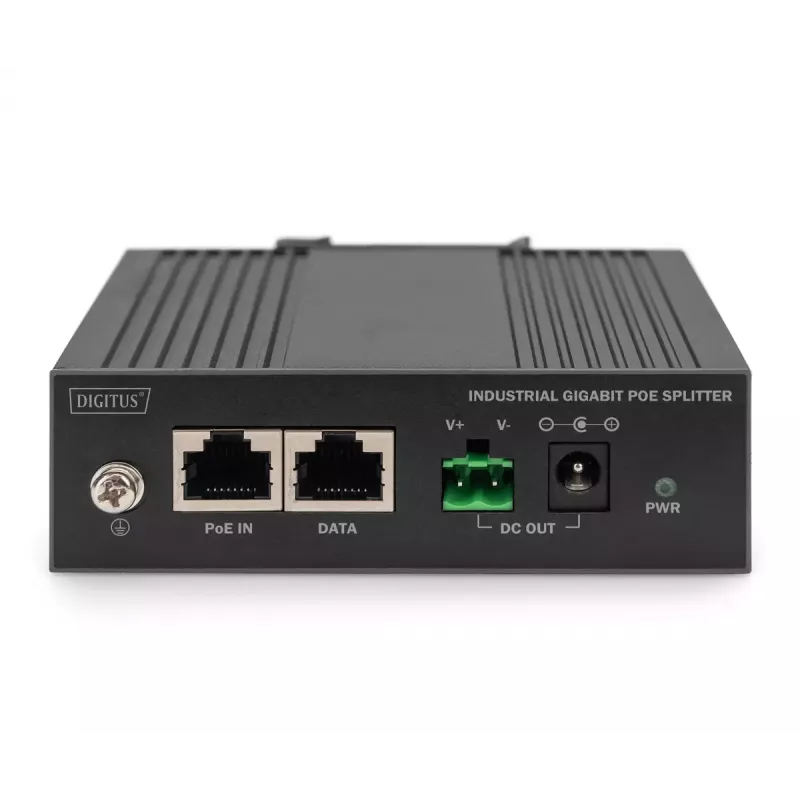

• Porti: 1 x 10/100/1000 RJ45 PoE (dati + strāvas ieeja), 1 x 10/100/1000 RJ45 LAN (tikai dati), 1 x līdzstrāvas IZEJAS savienotājs
• Izejas jauda: 12 V līdzstrāva, 4,25 A (noteikts), maksimālā izeja līdz 51 W atkarībā no ieejas un klasifikācijas
• Ieejas spriegums: 36–57 V līdzstrāva
• Atbalstītie standarti: IEEE 802.3, 802.3u, 802.3az, 802.3x, 802.3af, 802.3at, 802.3bt
• Datu pārraides ātrumi: 10/100/1000 Mbps
• Tīkla kabeļu sistēma: 10BASE-T: UTP Cat3/4/5 (≤100 m); 100BASE-TX: UTP Cat5 (≤100 m); 1000BASE-T: UTP Cat5e/6 (≤100 m)
• Savienotāji: Ekranēti RJ45 (EIA 568A un 568B)
• Darba temperatūra: -40 līdz 75 °C; uzglabāšanas temperatūra: -40 līdz 75 °C
• Darba mitrums: līdz 90% bez kondensācijas; uzglabāšanas mitrums: līdz 95% bez kondensācijas
• Izmēri (G × P × A): 103 × 177 × 32 mm

Lietošana

Pievienojiet PoE iespējotu RJ45 kabeli no saderīga PoE slēdža vai inžektora DN-651140 PoE portam. Pievienojiet LAN RJ45 portu pakārtotajai tīkla ierīcei, ja nepieciešama datu caurlaide. Izmantojiet līdzstrāvas IZEJAS savienotāju, lai piegādātu mērķa ierīcei 12 V līdzstrāvu. Pārliecinieties, ka PSE (slēdzis vai inžektors) atbalsta nepieciešamo IEEE PoE klasi un ka kabeļu garumi nepārsniedz ieteicamos garumus izvēlētajam datu pārraides ātrumam.

Ieteikumi

Uzticamai darbībai izmantojiet Cat5e vai Cat6 kabeli Gigabit savienojumiem, pārbaudiet PSE savietojamību ar IEEE 802.3bt, ja nepieciešama maksimālā jauda, un ievērojiet kabeļu garumus līdz 100 m. Uzstādiet vidē, kas atbilst noteiktajiem temperatūras un mitruma diapazoniem, un izvairieties no kondensācijas iedarbības.
