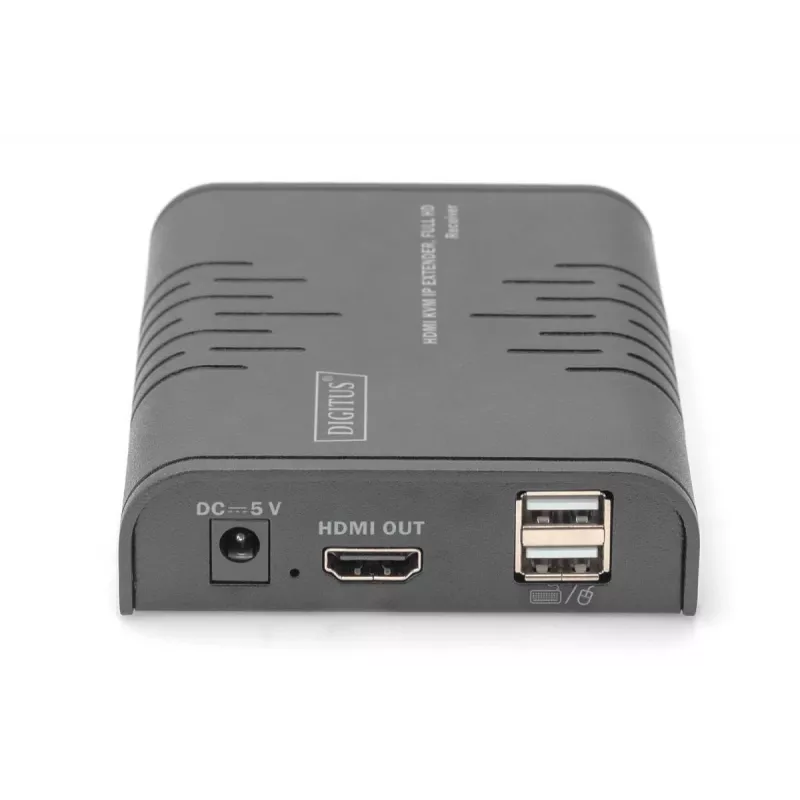

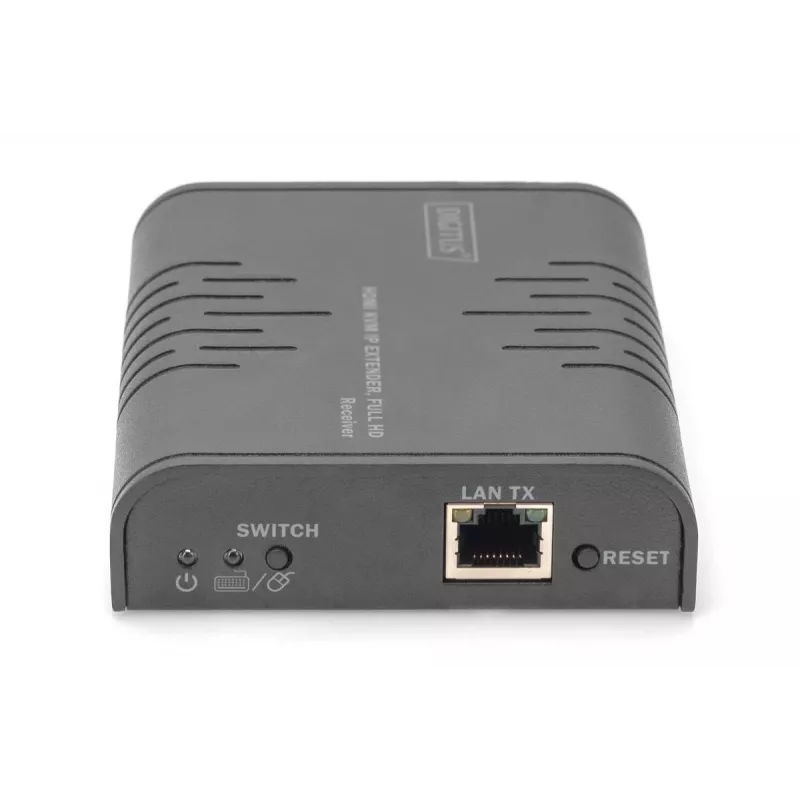

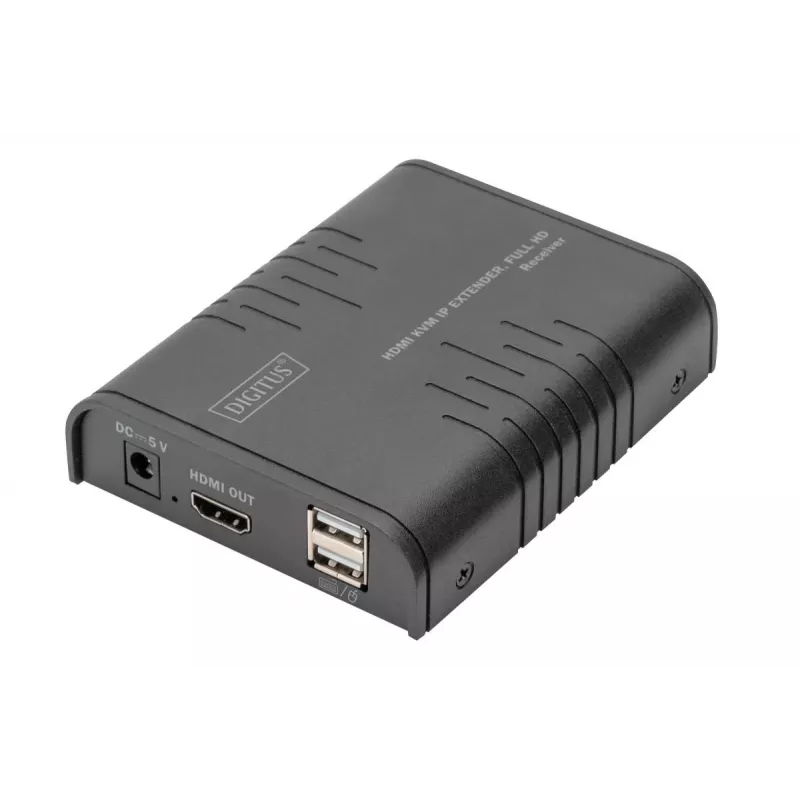

DIGITUS IP KVM paplašinātājs, uztvērēja (RX) vienība DS-55529

Digitus HDMI Full HD KVM IP paplašinātāja komplekts ļauj pārraidīt Full HD AV signālus un USB balstītu KVM vadību, izmantojot esošo tīkla infrastruktūru. Izmantojot CAT‑5e (vai augstākas kategorijas) kabeļus un saderīgus tīkla komutatorus, sistēma nodrošina HDMI video pārraidi uz attālinātiem displejiem un tastatūras/peles vadību uztvērēja pusē. Tā atbalsta tiešo savienojumu attālumos līdz 120 m, un to var paplašināt ar papildu uztvērēju vienībām (DS‑55530), lai apkalpotu līdz 253 ekrāniem.

Priekšrocības

Šis risinājums paplašina Full HD (1080p/60 Hz) HDMI signālus pa CAT‑5e (vai augstākas kategorijas) kabeļiem un caur standarta tīkla komutatoriem bez papildu programmatūras vai draiveriem, nodrošinot Plug & Play uzstādīšanu. Uztvērējs piedāvā KVM funkcionalitāti tiešai avota vadībai no displeja atrašanās vietas. Paplašinātājs ir saderīgs ar HDMI 1.3 un HDCP 1.4, un izmanto esošo infrastruktūru, lai samazinātu kabeļu izmaksas.

Piemērots (uzdevumi / lietošanas gadījumi)

• Attālināta Full HD video rādīšana, izmantojot esošo tīkla kabeļu infrastruktūru
• Centrālā datora/multivides avota vadība no attālināta monitora, izmantojot tastatūru un peli
• Vairāku ekrānu iestatījumi, kuros nepieciešama paplašināšana līdz 253 ekrāniem, izmantojot papildu uztvērējus (DS‑55530)
• Instalācijas, kurās izmanto komerciālos tīkla komutatorus vai tiešo CAT‑5e (vai augstākas kategorijas) kabeļu savienojumu līdz 120 m

Galvenās specifikācijas

• Izšķirtspējas atbalsts: līdz 1080p/60 Hz (Full HD)
• Savienojumi: HDMI video, USB tastatūrai/pelei (KVM)
• Kabeļa tips: CAT‑5e vai augstāks
• Tiešā savienojuma paplašināšanas diapazons: līdz 120 m
• Paplašināms līdz: līdz 253 uztvērējiem, izmantojot modeli DS‑55530
• HDMI versija: 1.3
• HDCP versija: 1.4
• Plug & Play: nav nepieciešami papildu draiveri/programmatūra

Lietošana

Savienojiet raidītāju ar HDMI avotu un uztvērēju ar mērķa displeju. Izmantojiet CAT‑5e (vai augstākas kategorijas) kabeli tīkla savienojumam; atsevišķiem tiešajiem savienojumiem izmantojiet tiešo kabeļu savienojumu līdz 120 m, vai maršrutējiet caur standarta tīkla komutatoriem, lai integrētu paplašinātāju LAN tīklā. Pievienojiet USB tastatūru un peli uztvērējam, lai iegūtu attālinātu KVM vadību pār avota ierīci. Pieslēdziet strāvu un pārbaudiet, vai displejā tiek rādīts pārraidītais Full HD signāls.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet kvalitatīvus CAT‑5e vai CAT‑6 kabeļus un komerciāli sertificētus tīkla komutatorus. Izvietojot vairākus uztvērējus, pārliecinieties, ka tīkla komutatori atbalsta nepieciešamo caurlaidspēju, un plānojiet barošanas avotu izvietojumu katram raidītājam un uztvērējam. Pārbaudiet HDMI un HDCP saderību starp avota un displeja ierīcēm, pārraidot aizsargātu saturu.
